Топливный бак — HITACHI CS125

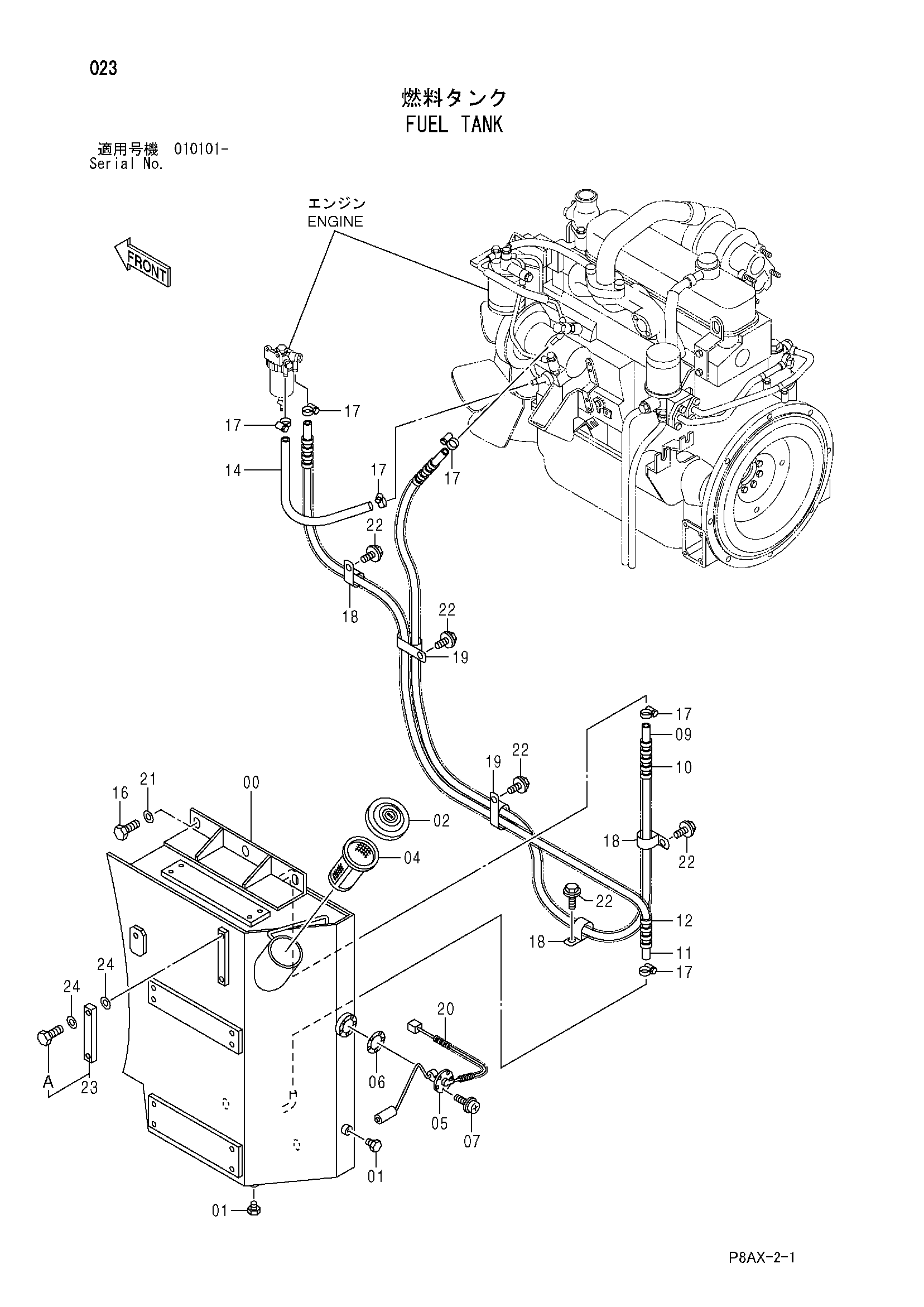

Заводская схема «Топливный бак» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425310 | Топливный бак | 1 |
| 01 | 425055 | Пробка | 2 |
| 02 | 425024 | Колпачок | 1 |
| 04 | 424929 | Фильтр | 1 |
| 05 | 424978 | Поплавок | 1 |
| 06 | 424981 | Манжета | 1 |
| 07 | 947819 | Винт с шайбой | 5 |
| 09 | 425197 | Топливный шланг | 1 |
| 10 | 425200 | Трубка | 1 |
| 11 | 425199 | Топливный шланг | 1 |
| 12 | 425201 | Трубка | 1 |
| 14 | 425198 | Топливный шланг | 1 |
| 16 | 439761 | Болт | 5 |
| 17 | 947465 | Зажим шланг | 6 |
| 18 | 424658 | Зажим | 3 |
| 19 | 424954 | Зажим | 2 |
| 20 | 425019 | Трубка коппугатед | 1 |
| 21 | 425066 | Шайба | 5 |
| 22 | 500048 | Болт с шайбой | 5 |
| 23 | 425059 | Указатель уровня | 1 |
| 23A | 424648 | Болт | 2 |
| 24 | 425056 | Уплотнительная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
