Гидролинии рабочего оборудования (1) — HITACHI CS125

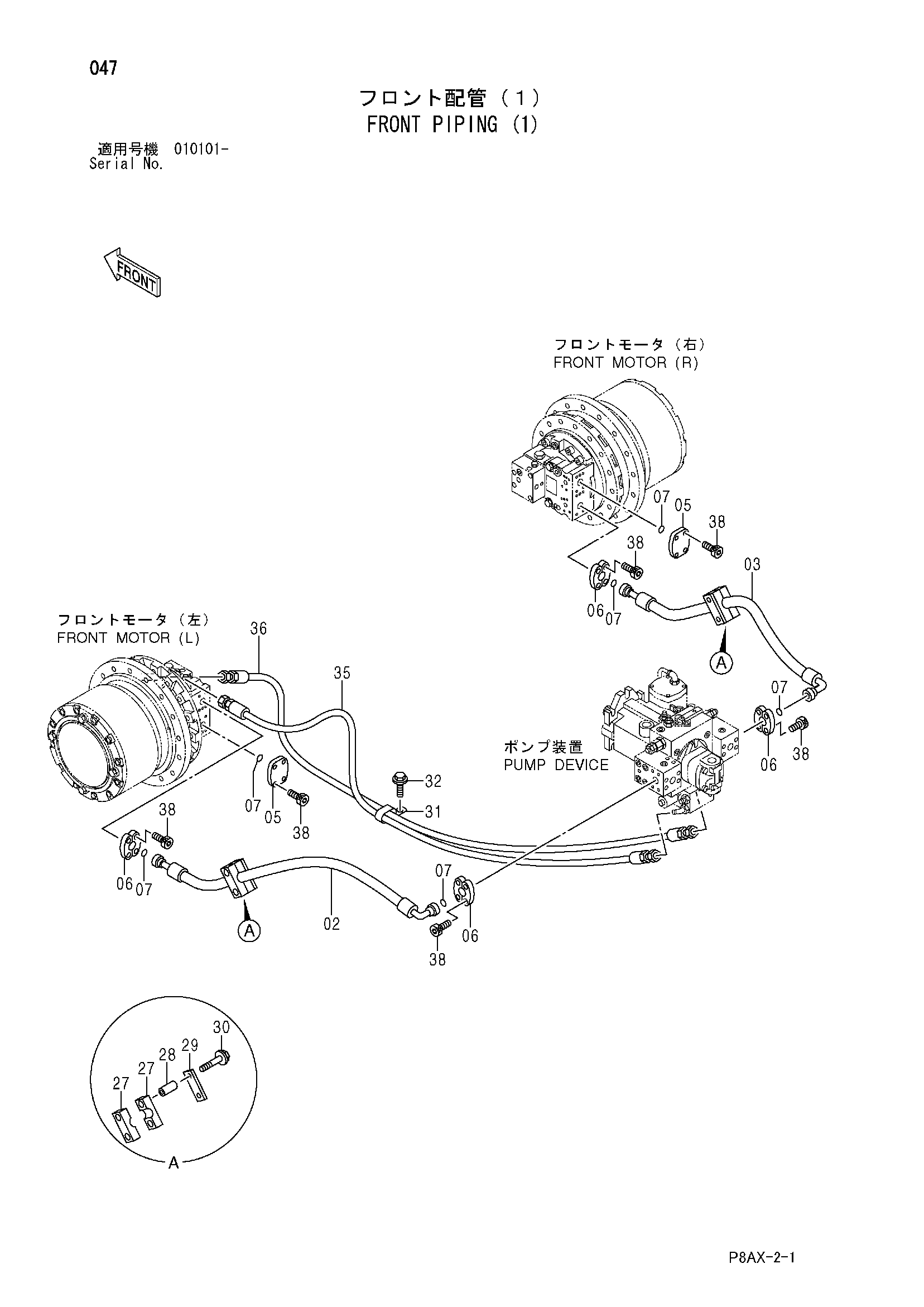

Заводская схема «Гидролинии рабочего оборудования (1)» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 425159 | Шланг | 1 |
| 03 | 425160 | Шланг | 1 |
| 05 | 425170 | Фланец | 2 |
| 06 | 438316 | Разъёмный фланец | 8 |
| 07 | 813443 | Уплотнительное кольцо | 6 |
| 27 | 425029 | Хомут | 4 |
| 28 | 425031 | Проставка | 4 |
| 29 | 425030 | Пластина | 2 |
| 30 | 500149 | Болт с шайбой | 4 |
| 31 | 424949 | Зажим | 1 |
| 32 | 500048 | Болт с шайбой | 1 |
| 35 | 424983 | Шланг | 1 |
| 36 | 424984 | Шланг | 1 |
| 38 | 947805 | Болт с внутренним шестигранником | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
