Гидроцилиндр рулевого управления — HITACHI CS125

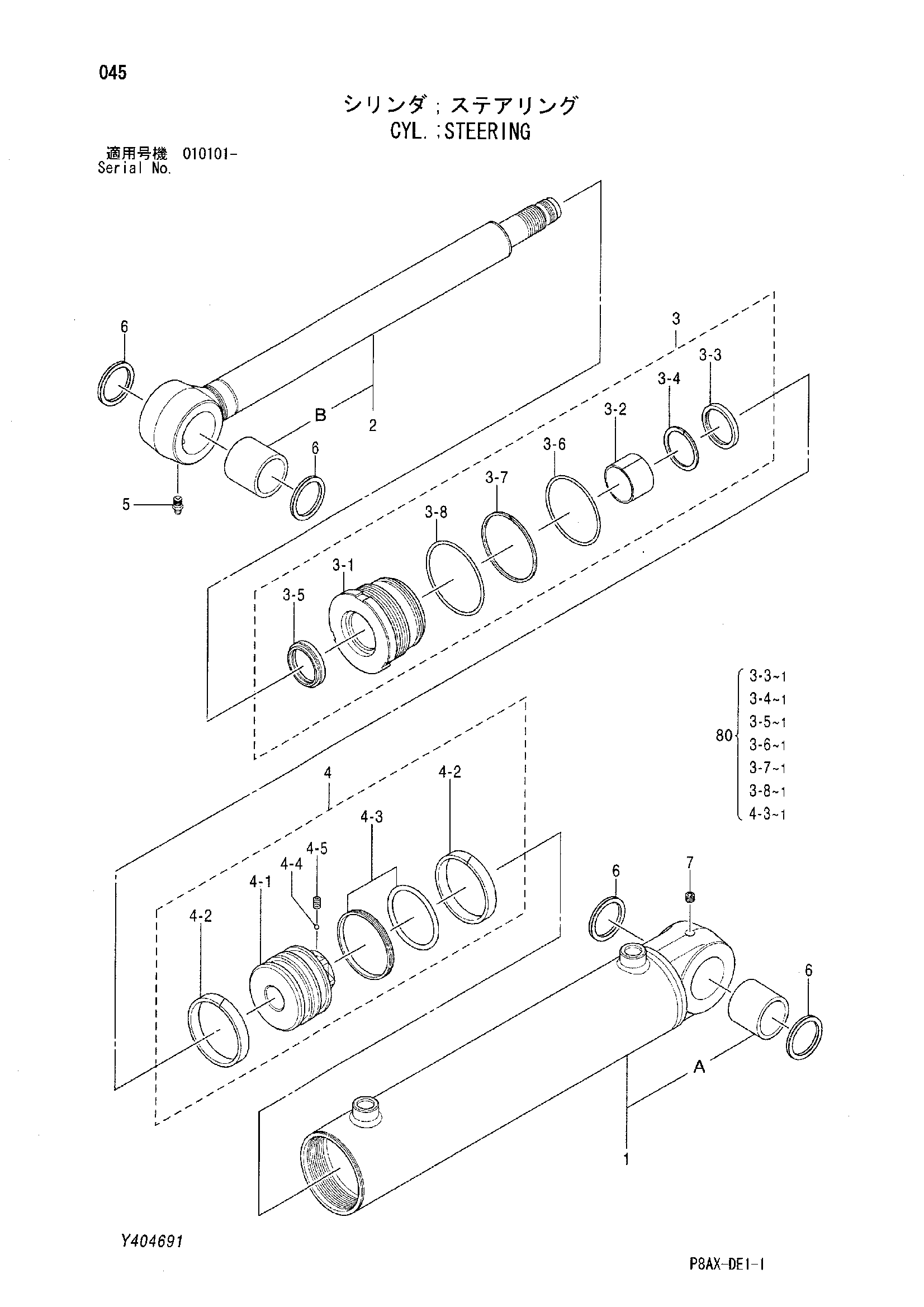

Заводская схема «Гидроцилиндр рулевого управления» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 425126 | Гидроцилиндр рулевого управления | 1 | |
| 1 | 425126-10 | Труба гидроцилиндра | 1 |
| 1A | 425013 | Втулка | 1 |
| 2 | 425126-20 | Шток поршня | 1 |
| 2A | 425013 | Втулка | 1 |
| 3 | 425126-30 | Головка гидроцилиндра | 1 |
| 3-1 | 425126-31 | Головка гидроцилиндра | 1 |
| 3-2 | 425126-32 | Втулка | 1 |
| 3-3 | 425126-33 | U-образная манжета | 1 |
| 3-4 | 425126-34 | Опорное кольцо | 1 |
| 3-5 | 425126-35 | Грязесъёмное кольцо | 1 |
| 3-6 | 425126-36 | Уплотнительное кольцо | 1 |
| 3-7 | 425126-37 | Опорное кольцо | 1 |
| 3-8 | 425126-38 | Уплотнительное кольцо | 1 |
| 4 | 425126-40 | Поршень | 1 |
| 4-1 | 425126-41 | Поршень | 1 |
| 4-2 | 425126-42 | Направляющее кольцо | 2 |
| 4-3 | 425126-43 | Уплотнительное кольцо | 1 |
| 4-4 | 425460-44 | Стальной шарик | 1 |
| 4-5 | 425126-44 | Установочный винт | 1 |
| 5 | 425460-60 | Пресс-маслёнка | 1 |
| 6 | 425126-50 | Пылезащитное уплотнение | 4 |
| 7 | 425126-60 | Пробка | 1 |
| 80 | 426477 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
