Каталог запчастей HITACHI
Панель приборов — HITACHI CS125

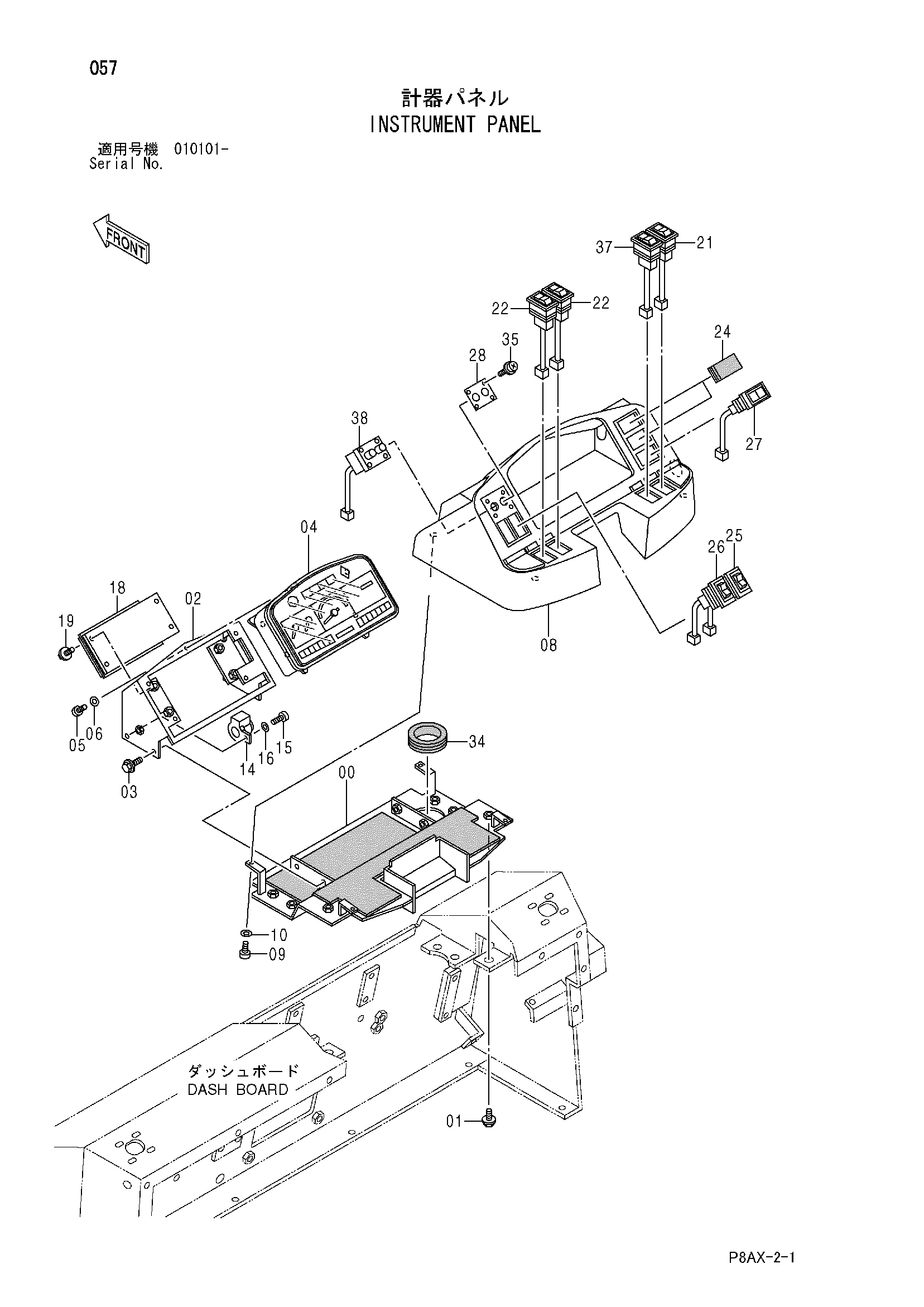

Заводская схема «Панель приборов» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425333 | Кронштейн | 1 |
| 01 | 500048 | Болт с шайбой | 6 |
| 02 | 425332 | Кронштейн | 1 |
| 03 | 947621 | Болт с шайбой | 4 |
| 04 | 425149 | Панель указатель | 1 |
| 05 | 425077 | Винт | 5 |
| 06 | 947322 | Плоская шайба | 5 |
| 08 | 425392 | Крышка | 1 |
| 09 | 424222 | Винт | 4 |
| 10 | 947322 | Плоская шайба | 4 |
| 14 | 425015 | Зуммер | 1 |
| 15 | 439857 | Винт | 1 |
| 16 | 438155 | Плоская шайба | 1 |
| 18 | 425150 | Контроллер | 1 |
| 19 | 747621 | Болт с шайбой | 4 |
| 21 | 425003 | Выключатель тумблер | 1 |
| 22 | 424707 | Выключатель тумблер | 2 |
| 24 | 425009 | Резиновая втулка | 2 |
| 25 | 425237 | Выключатель тумблер | 1 |
| 26 | 425242 | Выключатель тумблер | 1 |
| 27 | 425243 | Выключатель тумблер | 1 |
| 28 | 425096 | Информационная табличка | 1 |
| 34 | 424964 | Резиновая втулка | 1 |
| 35 | 425069 | Винт с шайбой | 4 |
| 37 | 425235 | Выключатель | 1 |
| 38 | 425227 | Таймер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
