Воздушный фильтр — HITACHI CS125

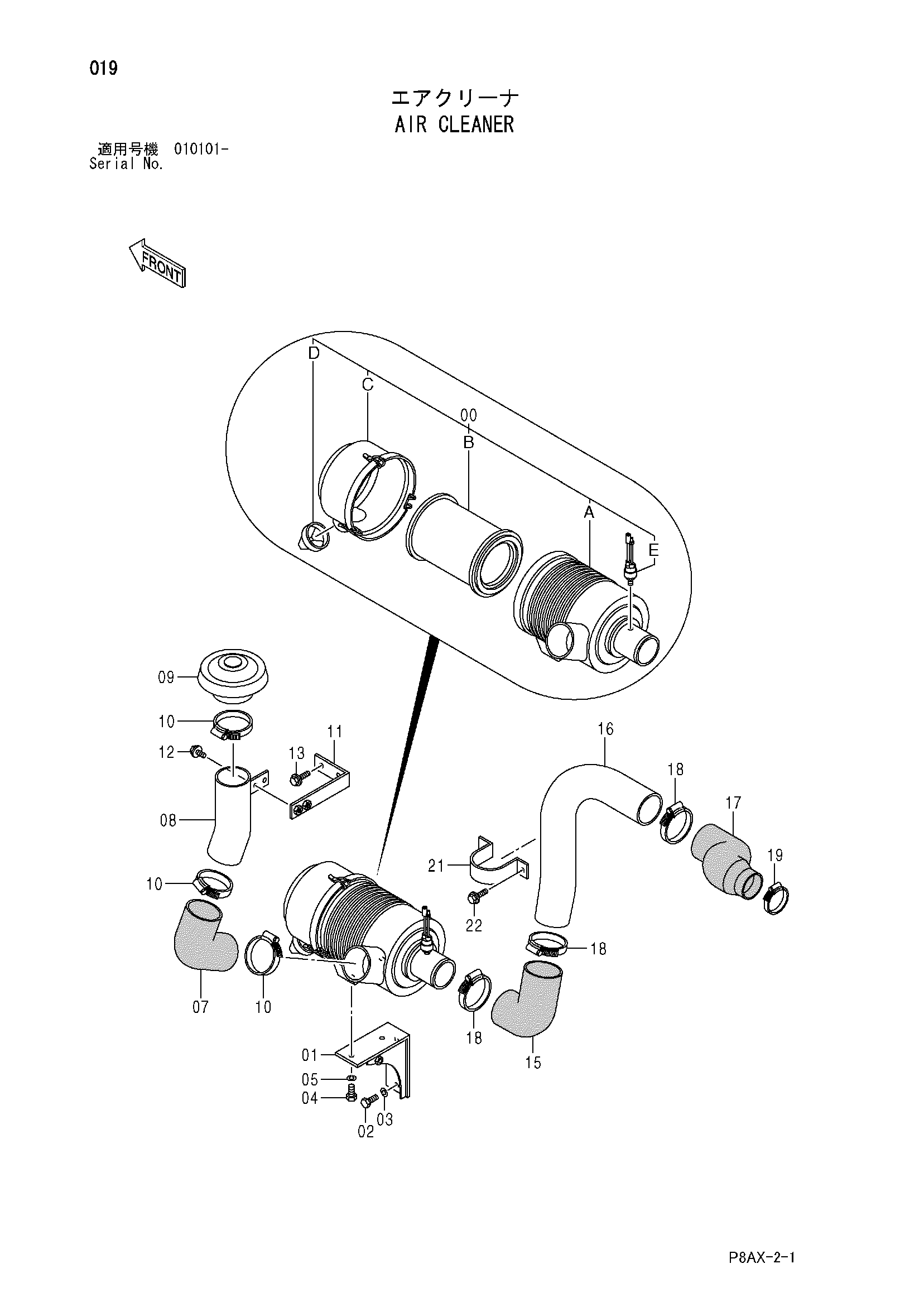

Заводская схема «Воздушный фильтр» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425178 | Фильтр воздушный в сборе | 1 |
| 00A | 425287 | Корпус | 1 |
| 00B | 425288 | Элемент | 1 |
| 00C | 425289 | Крышка | 1 |
| 00D | 425290 | Клапан | 1 |
| 00E | 424969 | Индикатор | 1 |
| 01 | 425362 | Кронштейн | 1 |
| 02 | 947678 | Болт | 2 |
| 03 | 606020 | Пружинная шайба | 2 |
| 04 | 439725 | Болт | 2 |
| 05 | 947887 | Пружинная шайба | 2 |
| 07 | 425194 | Резиновый шланг | 1 |
| 08 | 425363 | Трубка | 1 |
| 09 | 424940 | Колпачок | 1 |
| 10 | 425057 | Хомут шланга | 3 |
| 11 | 425394 | Кронштейн | 1 |
| 12 | 500028 | Болт с шайбой | 2 |
| 13 | 500048 | Болт с шайбой | 2 |
| 15 | 424955 | Резиновый шланг | 1 |
| 16 | 425086 | Трубка воздушный | 1 |
| 17 | 425087 | Воздушный шланг | 1 |
| 18 | 425057 | Хомут шланга | 3 |
| 19 | 947479 | Хомут шланга | 1 |
| 21 | 424643 | Хомут трубки | 1 |
| 22 | 500048 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
