Задняя облицовка — HITACHI CS125

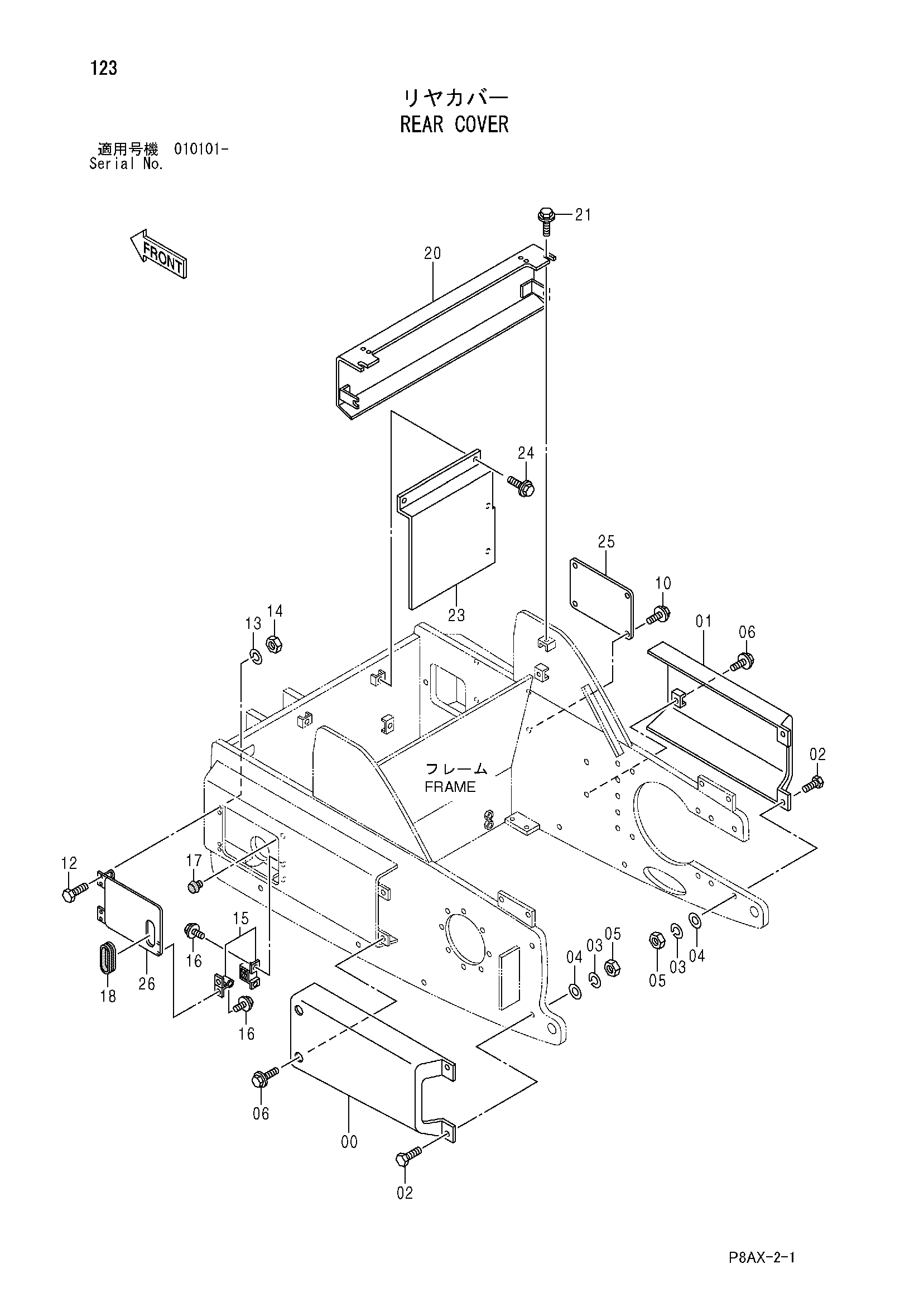

Заводская схема «Задняя облицовка» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425326 | Крышка боковой | 1 |
| 01 | 425327 | Крышка боковой | 1 |
| 02 | 947647 | Болт | 4 |
| 03 | 947888 | Пружинная шайба | 4 |
| 04 | 947325 | Плоская шайба | 4 |
| 05 | 947864 | Гайка | 4 |
| 06 | 500193 | Болт с шайбой | 4 |
| 10 | 500028 | Болт с шайбой | 4 |
| 12 | 947609 | Болт | 4 |
| 13 | 947886 | Пружинная шайба | 4 |
| 14 | 947853 | Гайка | 4 |
| 15 | 425119 | Защёлка | 1 |
| 16 | 425068 | Винт с шайбой | 4 |
| 17 | 425118 | Резиновая подушка | 1 |
| 18 | 424672 | Резиновая втулка | 1 |
| 20 | 425325 | Крышка | 1 |
| 21 | 500028 | Болт с шайбой | 4 |
| 23 | 425095 | Крышка | 1 |
| 24 | 500048 | Болт с шайбой | 4 |
| 25 | 425267 | Крышка | 1 |
| 26 | 425386 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
