Электрооборудование (2-2) — HITACHI CS125

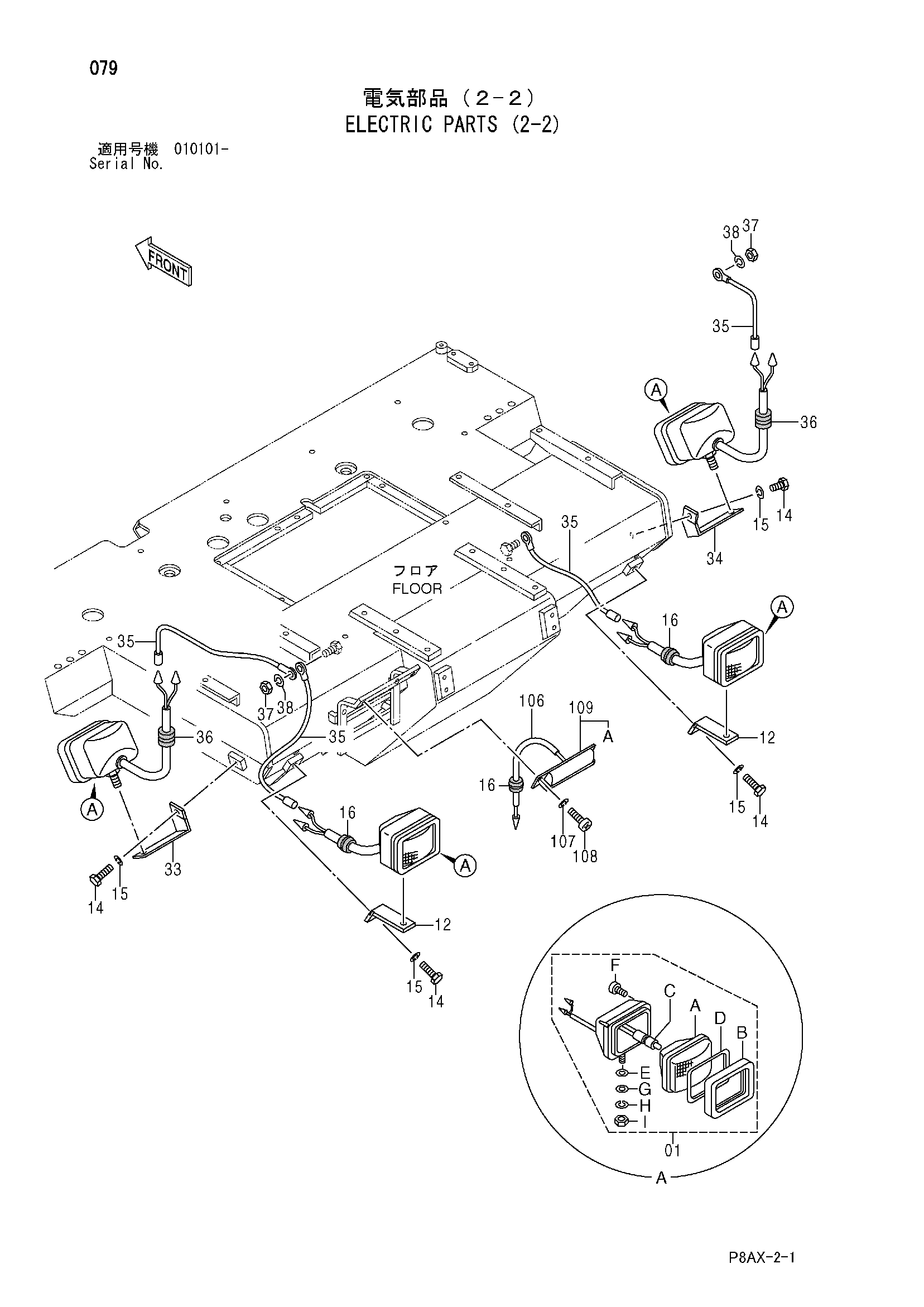

Заводская схема «Электрооборудование (2-2)» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 424712 | Фонарь головка в сборе | 4 |
| 01 | 425010 | Фонарь головка в сборе | 4 |
| 01A | 424713 | Фонарь блок | 1 |
| 01B | 424714 | Рама | 1 |
| 01C | 424692 | Лампа | 1 |
| 01D | 424715 | Прокладка | 1 |
| 01E | 424708 | Шайба | 1 |
| 01F | 424709 | Винт | 1 |
| 01G | 947326 | Плоская шайба | 1 |
| 01H | 947889 | Пружинная шайба | 1 |
| 01I | 947879 | Гайка | 1 |
| 12 | 425162 | Кронштейн | 2 |
| 14 | 500038 | Болт | 4 |
| 15 | 947889 | Пружинная шайба | 4 |
| 16 | 424916 | Резиновая втулка | 3 |
| 33 | 425244 | Кронштейн | 1 |
| 34 | 425245 | Кронштейн | 1 |
| 35 | 425247 | Жгут проводов | 4 |
| 36 | 425054 | Резиновая втулка | 2 |
| 37 | 947863 | Гайка | 2 |
| 38 | 947887 | Пружинная шайба | 2 |
| 106 | 425114 | Трубка | 1 |
| 107 | 947885 | Пружинная шайба | 2 |
| 108 | 439857 | Винт | 2 |
| 109 | 439711 | Фонарь | 1 |
| 109A | 424644 | Балб (12W) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
