Передний крышка (2) — HITACHI CS125

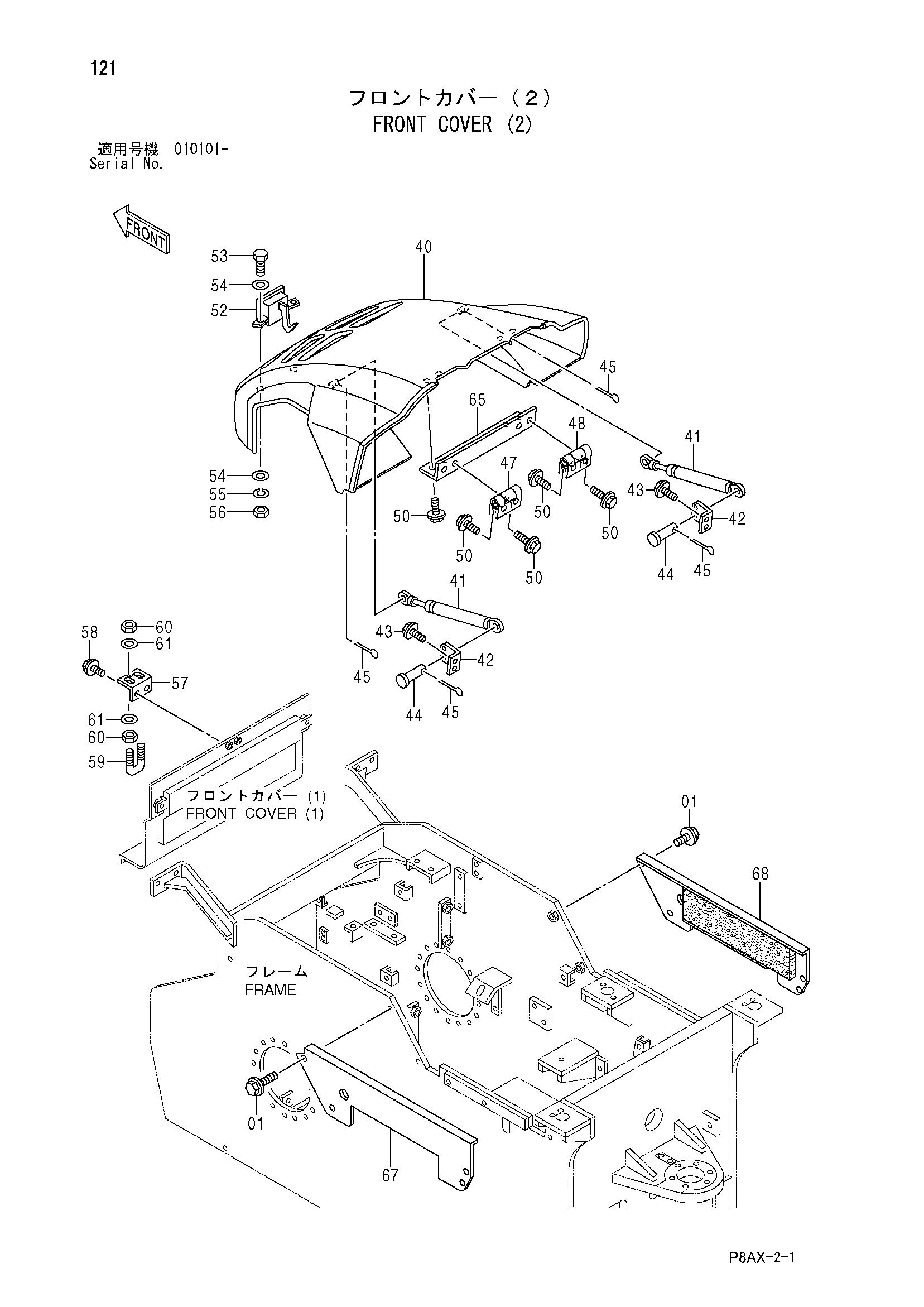

Заводская схема «Передний крышка (2)» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 500091 | Болт с шайбой | 8 |
| 40 | 425307 | Крышка | 1 |
| 41 | 425232 | Гидроцилиндр | 2 |
| 42 | 425257 | Кронштейн | 2 |
| 43 | 500028 | Болт с шайбой | 4 |
| 44 | 425062 | Палец | 2 |
| 45 | 630035 | Шплинт | 4 |
| 47 | 425230 | Петля | 1 |
| 48 | 425231 | Петля | 1 |
| 50 | 500028 | Болт с шайбой | 12 |
| 52 | 424377 | Раткх | 1 |
| 53 | 947632 | Болт | 2 |
| 54 | 947324 | Плоская шайба | 4 |
| 55 | 947887 | Пружинная шайба | 2 |
| 56 | 947863 | Гайка | 2 |
| 57 | 425228 | Кронштейн | 1 |
| 58 | 500028 | Болт с шайбой | 2 |
| 59 | 425229 | U-образный болт | 1 |
| 60 | 947854 | Гайка | 4 |
| 61 | 947323 | Плоская шайба | 4 |
| 65 | 425403 | Кронштейн | 1 |
| 67 | 425388 | Крышка | 1 |
| 68 | 425389 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
