Рычаг хода — HITACHI CS125

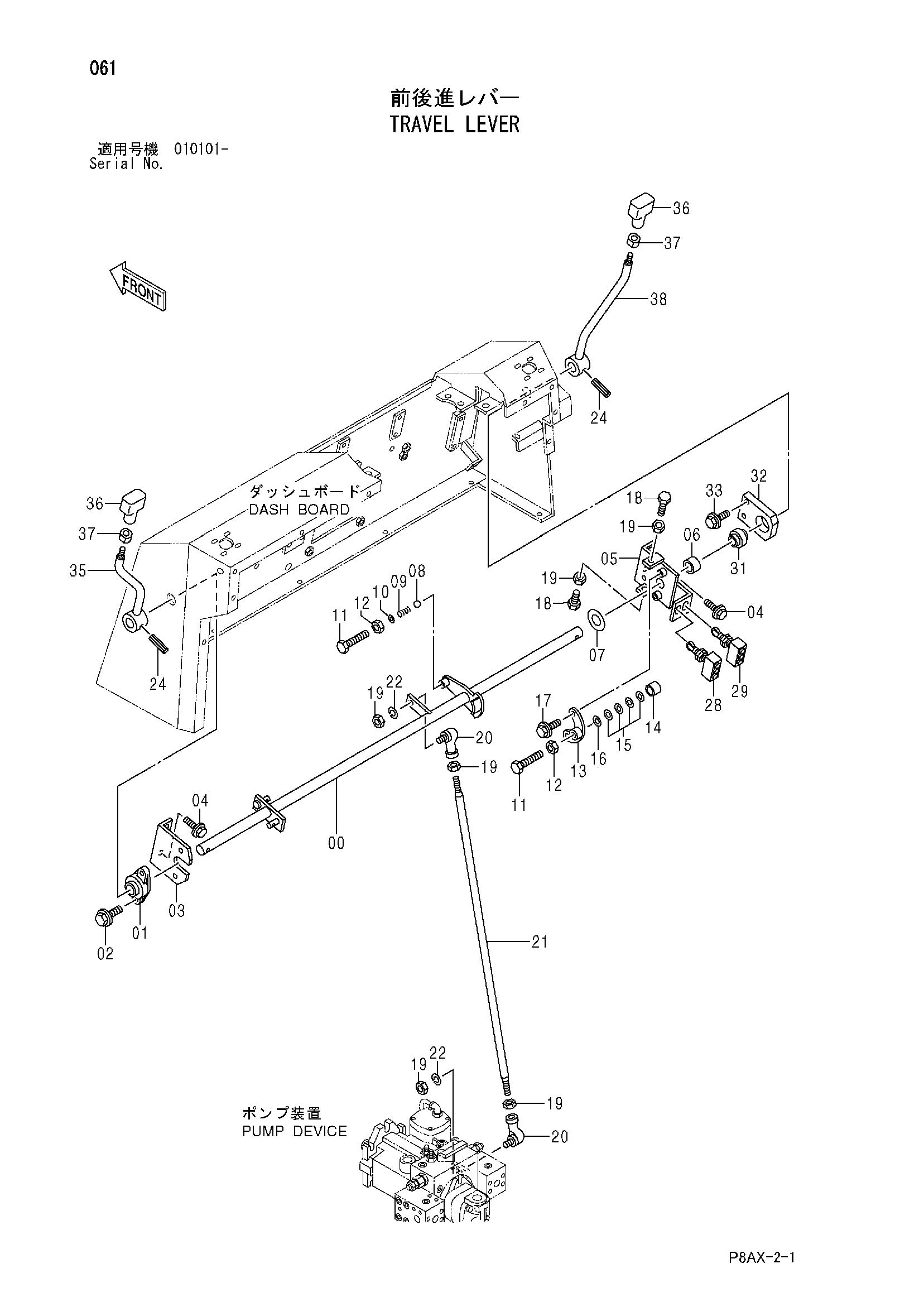

Заводская схема «Рычаг хода» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425330 | Вал | 1 |
| 01 | 425211 | Подшипник. блок | 1 |
| 02 | 500194 | Болт с шайбой | 2 |
| 03 | 425373 | Кронштейн | 1 |
| 04 | 500028 | Болт с шайбой | 4 |
| 05 | 425368 | Кронштейн | 1 |
| 06 | 425212 | Втулка | 1 |
| 07 | 425205 | Дисковый фрикционный | 1 |
| 08 | 425213 | Стальной шарик | 1 |
| 09 | 425208 | Пружина сжатия | 1 |
| 10 | 947321 | Плоская шайба | 1 |
| 11 | 947688 | Болт | 2 |
| 12 | 947864 | Гайка | 2 |
| 13 | 425395 | Кронштейн | 1 |
| 14 | 425204 | Держатель | 1 |
| 15 | 425210 | Пружина диск | 4 |
| 16 | 425065 | Шайба | 1 |
| 17 | 500048 | Болт с шайбой | 2 |
| 18 | 947680 | Болт | 2 |
| 19 | 947854 | Гайка | 6 |
| 20 | 424924 | Шарнир | 2 |
| 21 | 425214 | Шток | 1 |
| 22 | 606020 | Пружинная шайба | 2 |
| 24 | 629043 | Пружинный штифт | 2 |
| 28 | 947158 | Выключатель микро | 1 |
| 29 | 425234 | Выключатель микро | 1 |
| 31 | 425251 | Подшипник. DRY | 1 |
| 32 | 425252 | Пластина | 1 |
| 33 | 500029 | Болт с шайбой | 2 |
| 35 | 425390 | Рычаг | 1 |
| 36 | 424914 | Рукоятка | 2 |
| 37 | 947878 | Гайка | 2 |
| 38 | 425391 | Рычаг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
