Гидролинии рабочего оборудования (3) — HITACHI CS125

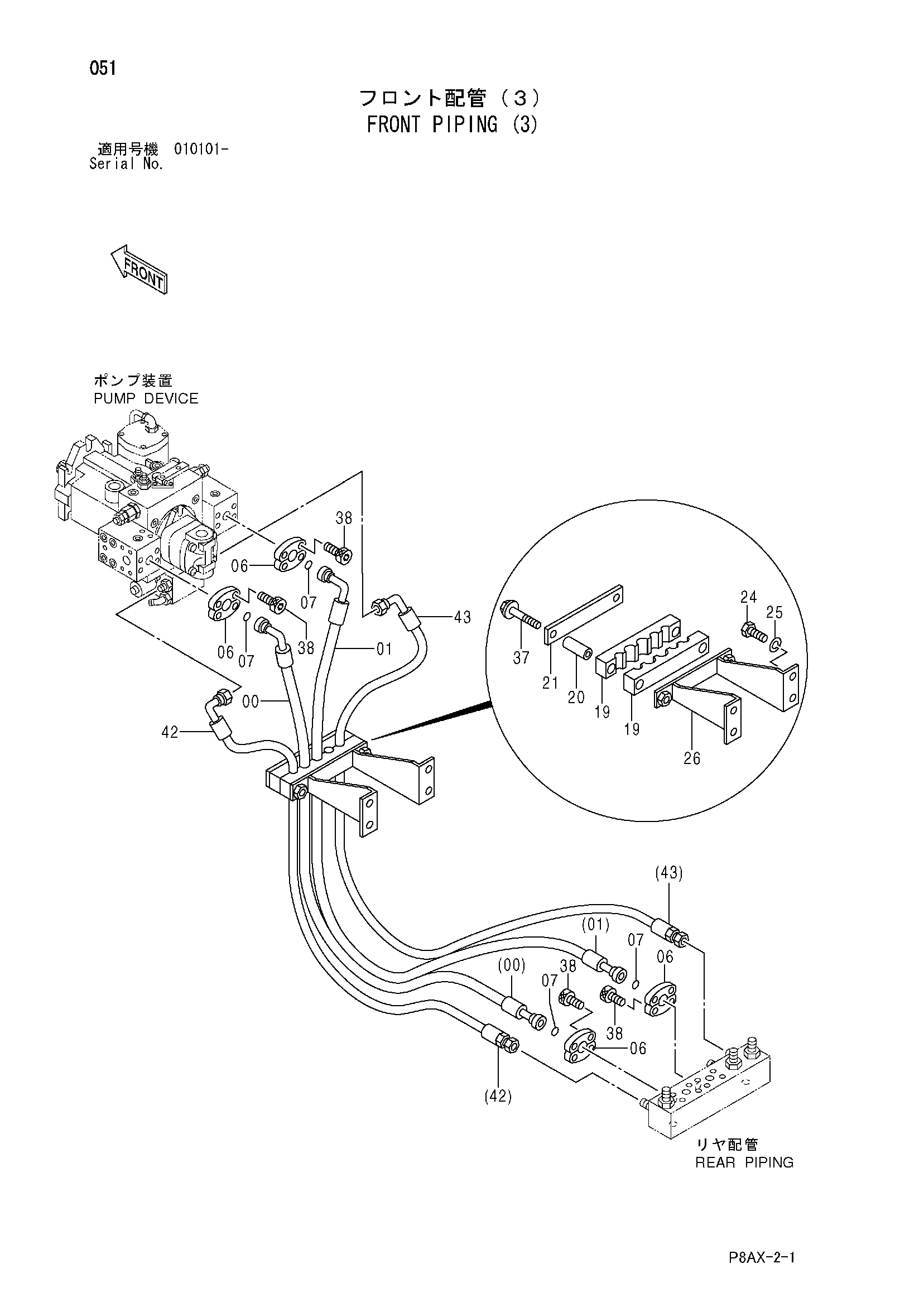

Заводская схема «Гидролинии рабочего оборудования (3)» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425158 | Шланг | 1 |
| 01 | 425167 | Шланг | 1 |
| 06 | 438316 | Разъёмный фланец | 8 |
| 07 | 813443 | Уплотнительное кольцо | 4 |
| 19 | 425157 | Хомут | 2 |
| 20 | 425155 | Проставка | 2 |
| 21 | 425156 | Пластина | 1 |
| 24 | 947682 | Болт | 4 |
| 25 | 947887 | Пружинная шайба | 4 |
| 26 | 425382 | Кронштейн | 1 |
| 37 | 500192 | Болт с шайбой | 2 |
| 38 | 947805 | Болт с внутренним шестигранником | 16 |
| 42 | 425264 | Шланг | 1 |
| 43 | 425266 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
