Задний рама детали — HITACHI CS125

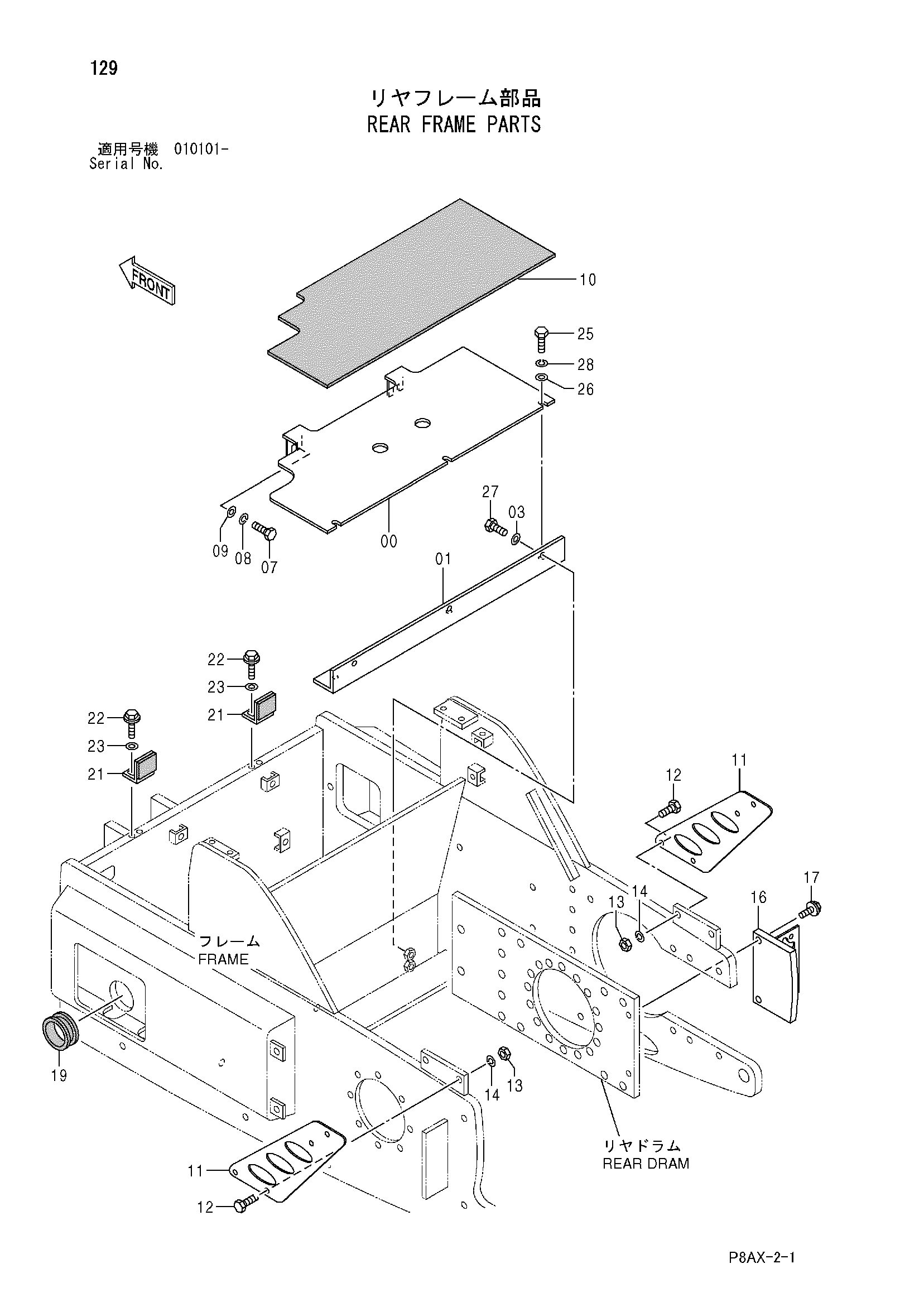

Заводская схема «Задний рама детали» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425313 | Пол | 1 |
| 01 | 425344 | Кронштейн | 1 |
| 03 | 425066 | Шайба | 3 |
| 07 | 500123 | Болт | 2 |
| 08 | 947890 | Пружинная шайба | 2 |
| 09 | 947327 | Плоская шайба | 2 |
| 10 | 425190 | Сиденье резиновый | 1 |
| 11 | 425100 | Пластина | 2 |
| 12 | 947645 | Болт | 4 |
| 13 | 947864 | Гайка | 4 |
| 14 | 947888 | Пружинная шайба | 4 |
| 16 | 425345 | Пластина | 1 |
| 17 | 500091 | Болт с шайбой | 2 |
| 19 | 424953 | Резиновая втулка | 1 |
| 21 | 425402 | Кронштейн | 2 |
| 22 | 500048 | Болт с шайбой | 4 |
| 23 | 947324 | Плоская шайба | 4 |
| 25 | 500131 | Болт | 3 |
| 26 | 425064 | Шайба | 3 |
| 27 | 947695 | Болт | 3 |
| 28 | 947889 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
