Трубопроводы системы орошения — HITACHI CS125

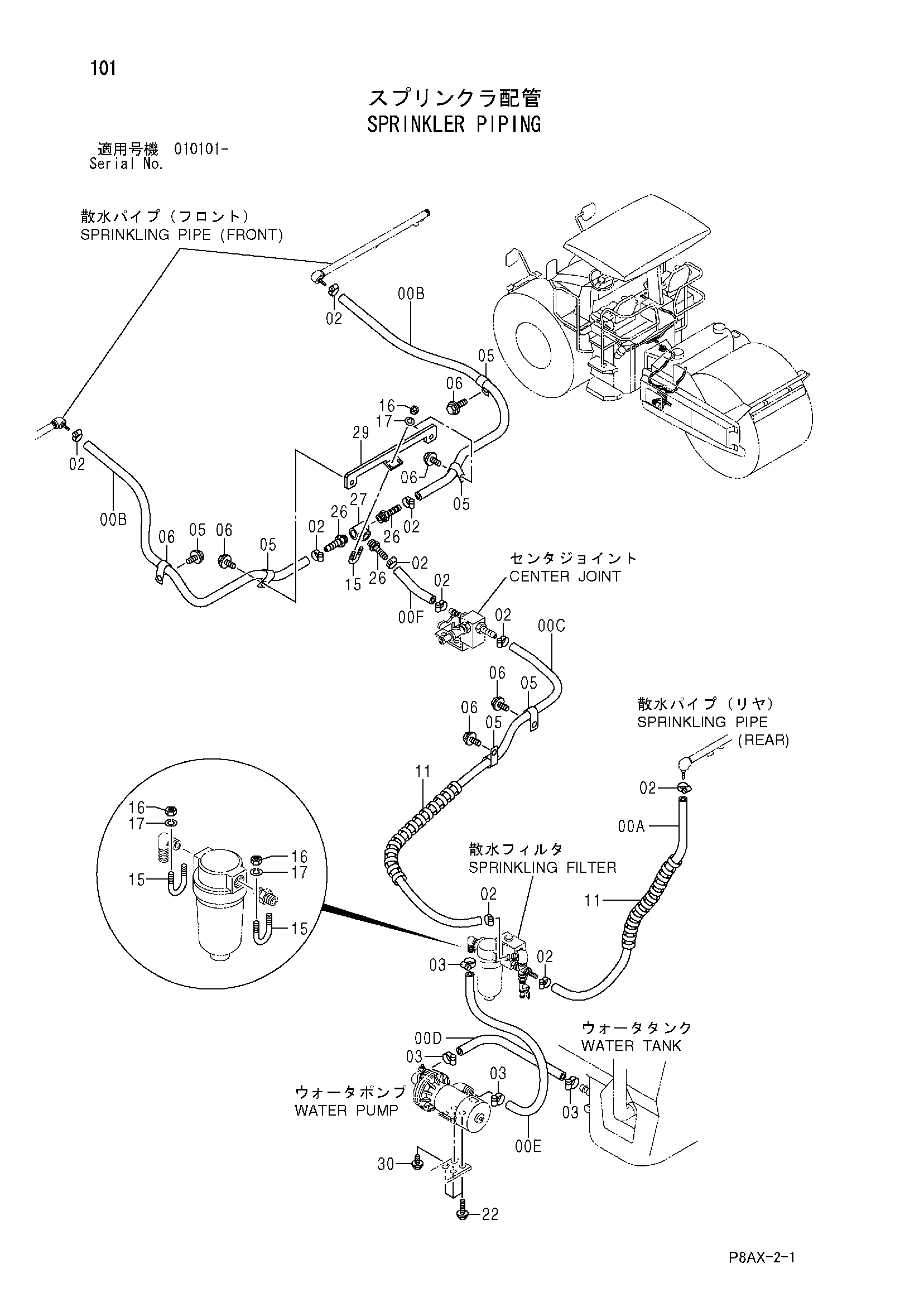

Заводская схема «Трубопроводы системы орошения» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-F | 425221 | Виниловый шланг в сборе | 1 |
| 00A | 425144 | Виниловый шланг | 1 |
| 00B | 425145 | Виниловый шланг | 2 |
| 00C | 425146 | Виниловый шланг | 1 |
| 00D | 425147 | Виниловый шланг | 1 |
| 00E | 425148 | Виниловый шланг | 1 |
| 00F | 425253 | Виниловый шланг | 1 |
| 02 | 947465 | Зажим шланг | 10 |
| 03 | 947466 | Хомут шланга | 4 |
| 05 | 424657 | Зажим | 6 |
| 06 | 500048 | Болт с шайбой | 6 |
| 11 | 424651 | Защитный кожух | 2 |
| 15 | 947595 | U-образный болт | 3 |
| 16 | 947853 | Гайка | 6 |
| 17 | 947886 | Пружинная шайба | 6 |
| 22 | 947619 | Болт с шайбой | 3 |
| 26 | 439334 | Штуцер | 3 |
| 27 | 947446 | Тройник | 1 |
| 29 | 425101 | Кронштейн | 1 |
| 30 | 747621 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
