Передний скребок — HITACHI CS125

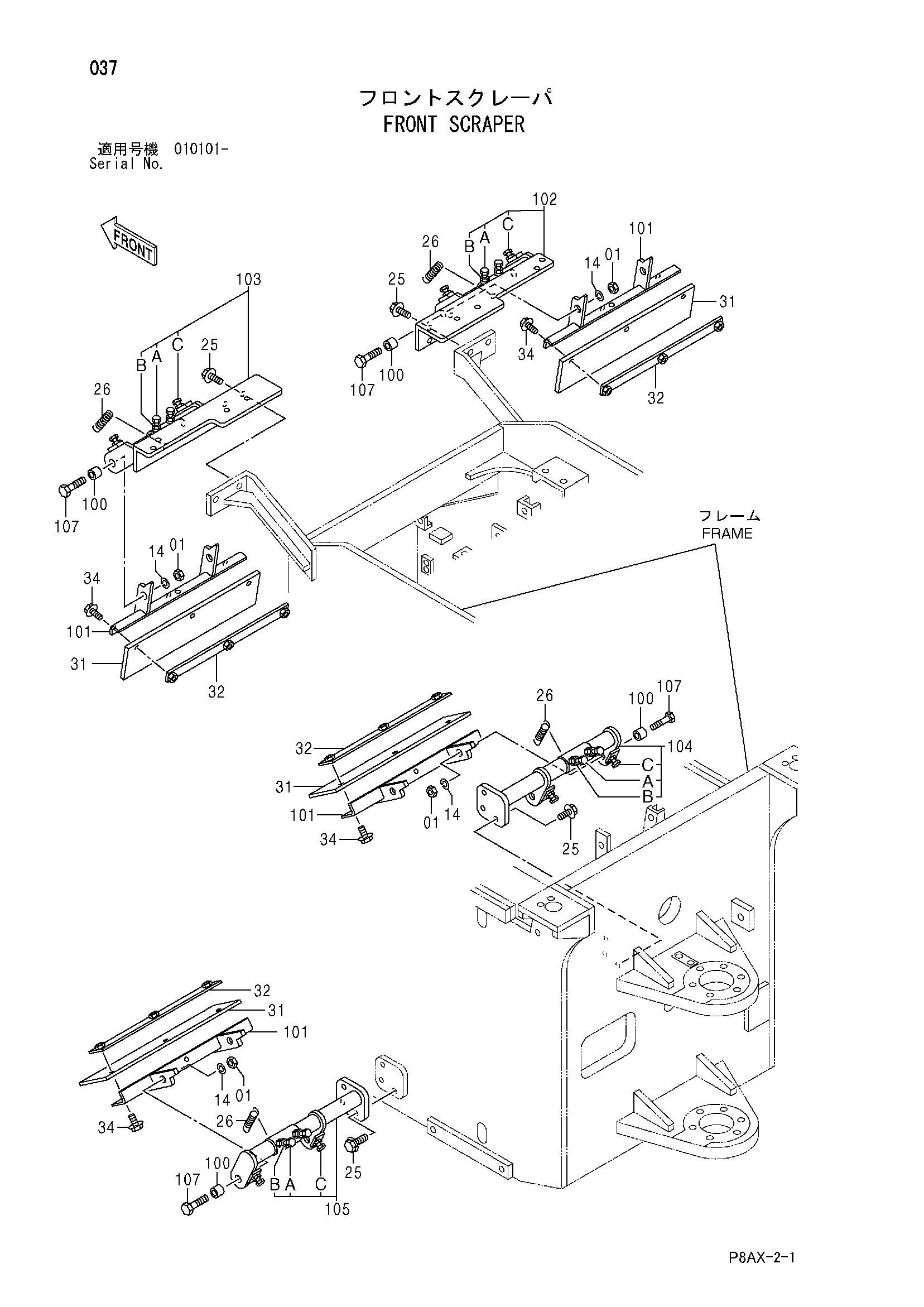

Заводская схема «Передний скребок» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 947864 | Гайка | 8 |
| 14 | 947888 | Пружинная шайба | 8 |
| 25 | 500037 | Болт с шайбой | 12 |
| 26 | 425130 | Пружина растяжения | 4 |
| 31 | 425131 | Отвал | 4 |
| 32 | 425393 | Седло винта | 4 |
| 34 | 500031 | Болт с шайбой | 12 |
| 100 | 425269 | Проставка | 8 |
| 101 | 425335 | Кронштейн | 4 |
| 102 | 425343 | Кронштейн | 1 |
| 102A | 947633 | Болт | 2 |
| 102B | 947863 | Гайка | 4 |
| 102C | 425074 | Болт | 2 |
| 103 | 425337 | Кронштейн | 1 |
| 103A | 947633 | Болт | 2 |
| 103B | 947863 | Гайка | 4 |
| 103C | 425074 | Болт | 2 |
| 104 | 425342 | Кронштейн | 1 |
| 104A | 947633 | Болт | 2 |
| 104B | 947863 | Гайка | 4 |
| 104C | 425074 | Болт | 2 |
| 105 | 425336 | Кронштейн | 1 |
| 105A | 947633 | Болт | 2 |
| 105B | 947863 | Гайка | 4 |
| 105C | 425074 | Болт | 2 |
| 107 | 947645 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
