Навес — HITACHI CS125

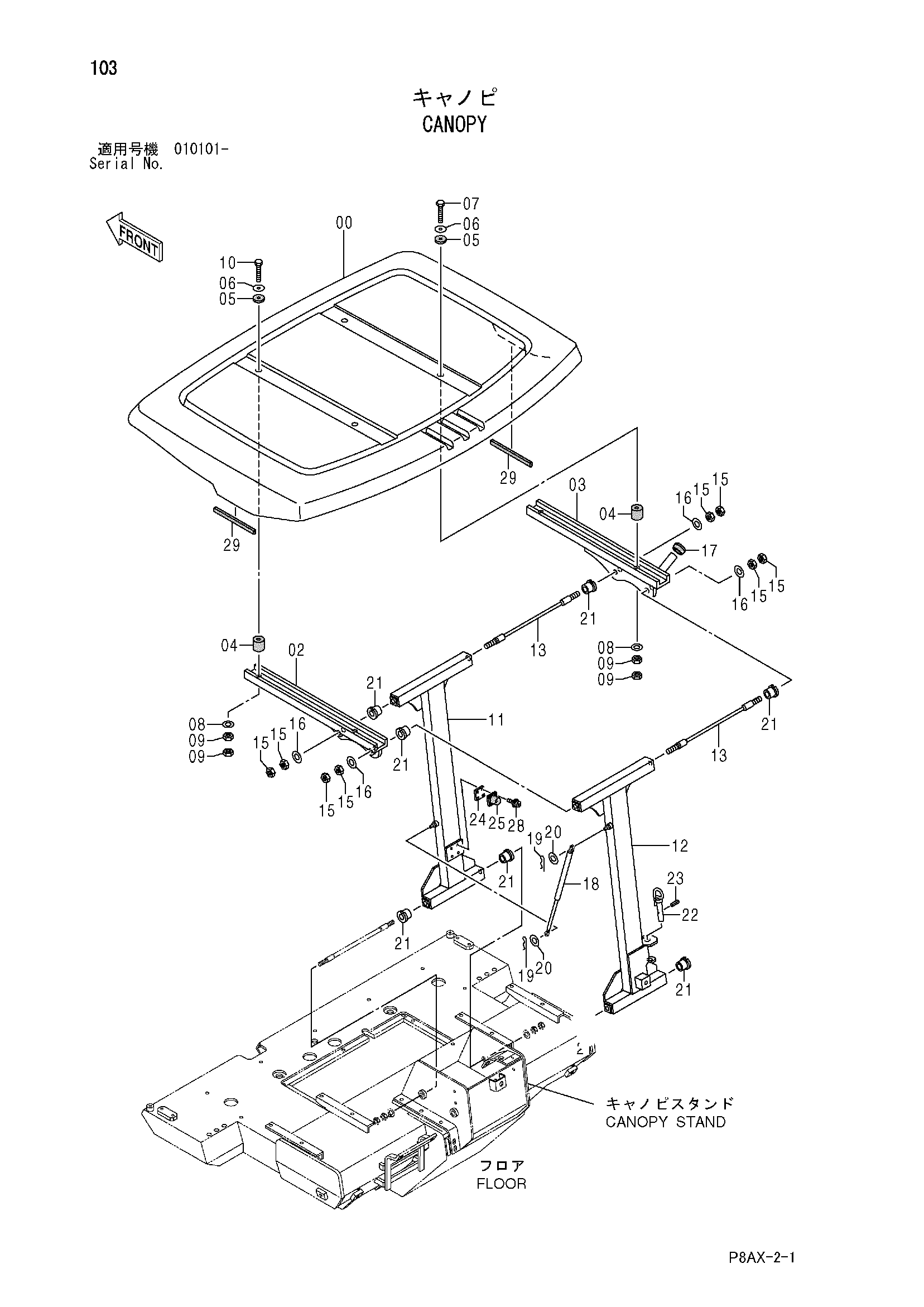

Заводская схема «Навес» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425304 | Рооф | 1 |
| 02 | 425360 | Опора | 1 |
| 03 | 425361 | Опора | 1 |
| 04 | 425182 | Резиновая подушка | 4 |
| 05 | 425183 | Манжета | 4 |
| 06 | 425184 | Шайба | 4 |
| 07 | 500122 | Болт | 2 |
| 08 | 947325 | Плоская шайба | 4 |
| 09 | 947864 | Гайка | 8 |
| 10 | 500197 | Болт | 2 |
| 11 | 425323 | Поле | 1 |
| 12 | 425324 | Поле | 1 |
| 13 | 425186 | Вал | 2 |
| 15 | 947858 | Гайка | 8 |
| 16 | 947327 | Плоская шайба | 4 |
| 17 | 425256 | Резиновая прокладка | 1 |
| 18 | 425236 | Гидроцилиндр | 1 |
| 19 | 424919 | Стопорный палец | 2 |
| 20 | 947323 | Плоская шайба | 2 |
| 21 | 425275 | Втулка | 8 |
| 22 | 425399 | Палец | 1 |
| 23 | 925263 | Пружинный штифт | 1 |
| 24 | 425274 | Пластина | 1 |
| 25 | 425173 | Резиновая подушка | 1 |
| 28 | 439860 | Винт с шайбой | 4 |
| 29 | 425188 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
