Задний скребок — HITACHI CS125

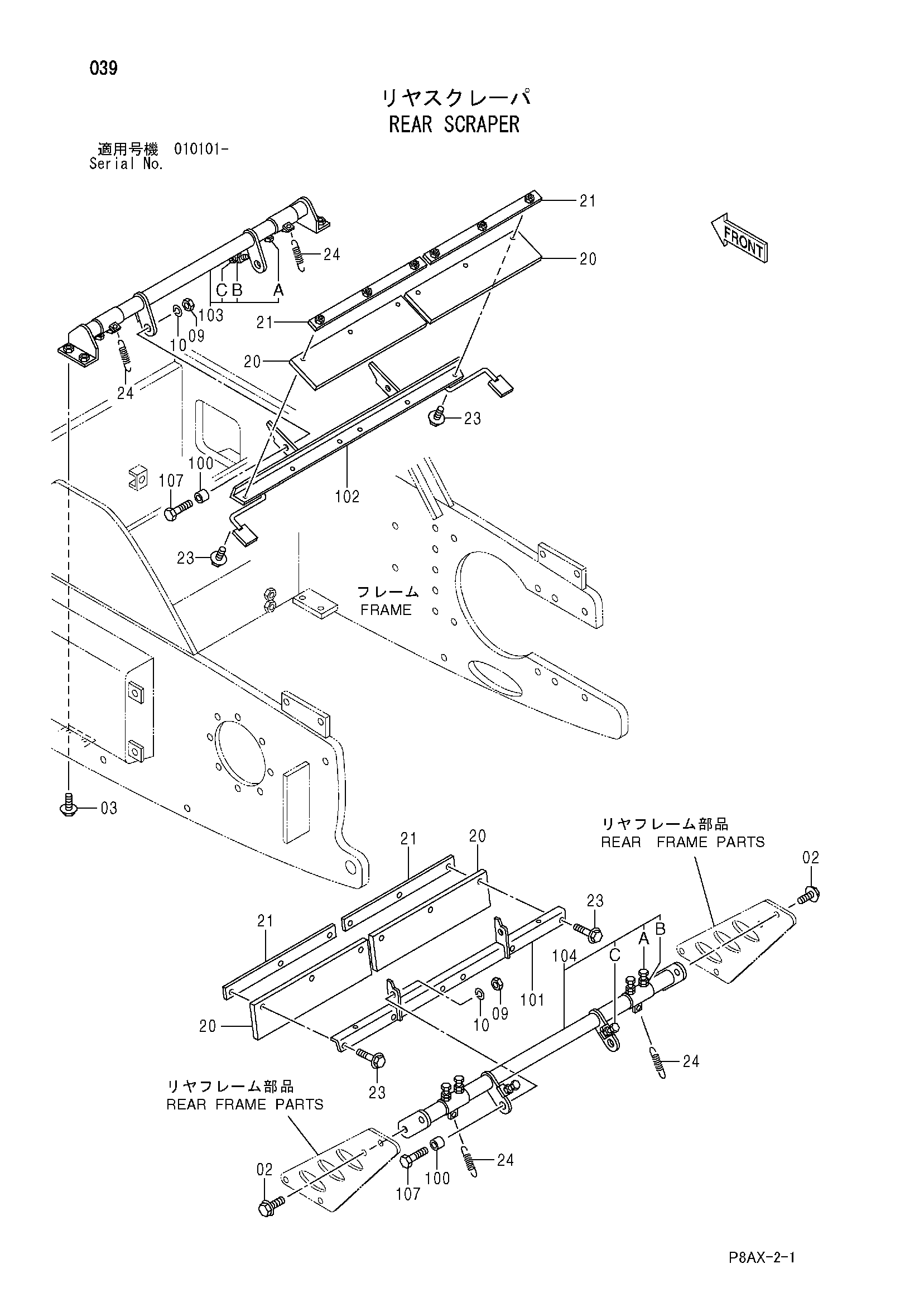

Заводская схема «Задний скребок» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 500037 | Болт с шайбой | 4 |
| 03 | 500194 | Болт с шайбой | 4 |
| 09 | 947864 | Гайка | 4 |
| 10 | 947888 | Пружинная шайба | 4 |
| 20 | 425131 | Отвал | 4 |
| 21 | 425393 | Седло винта | 4 |
| 23 | 500031 | Болт с шайбой | 12 |
| 24 | 425130 | Пружина растяжения | 4 |
| 100 | 425269 | Проставка | 4 |
| 101 | 425338 | Кронштейн | 1 |
| 102 | 425341 | Кронштейн | 1 |
| 103 | 425339 | Кронштейн | 1 |
| 103A | 500091 | Болт | 4 |
| 103B | 947863 | Гайка | 6 |
| 103C | 425074 | Болт | 2 |
| 104 | 425340 | Кронштейн | 1 |
| 104A | 947633 | Болт | 4 |
| 104B | 947863 | Гайка | 6 |
| 104C | 425074 | Болт | 2 |
| 107 | 947645 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
