Гидромотор — HITACHI CS125

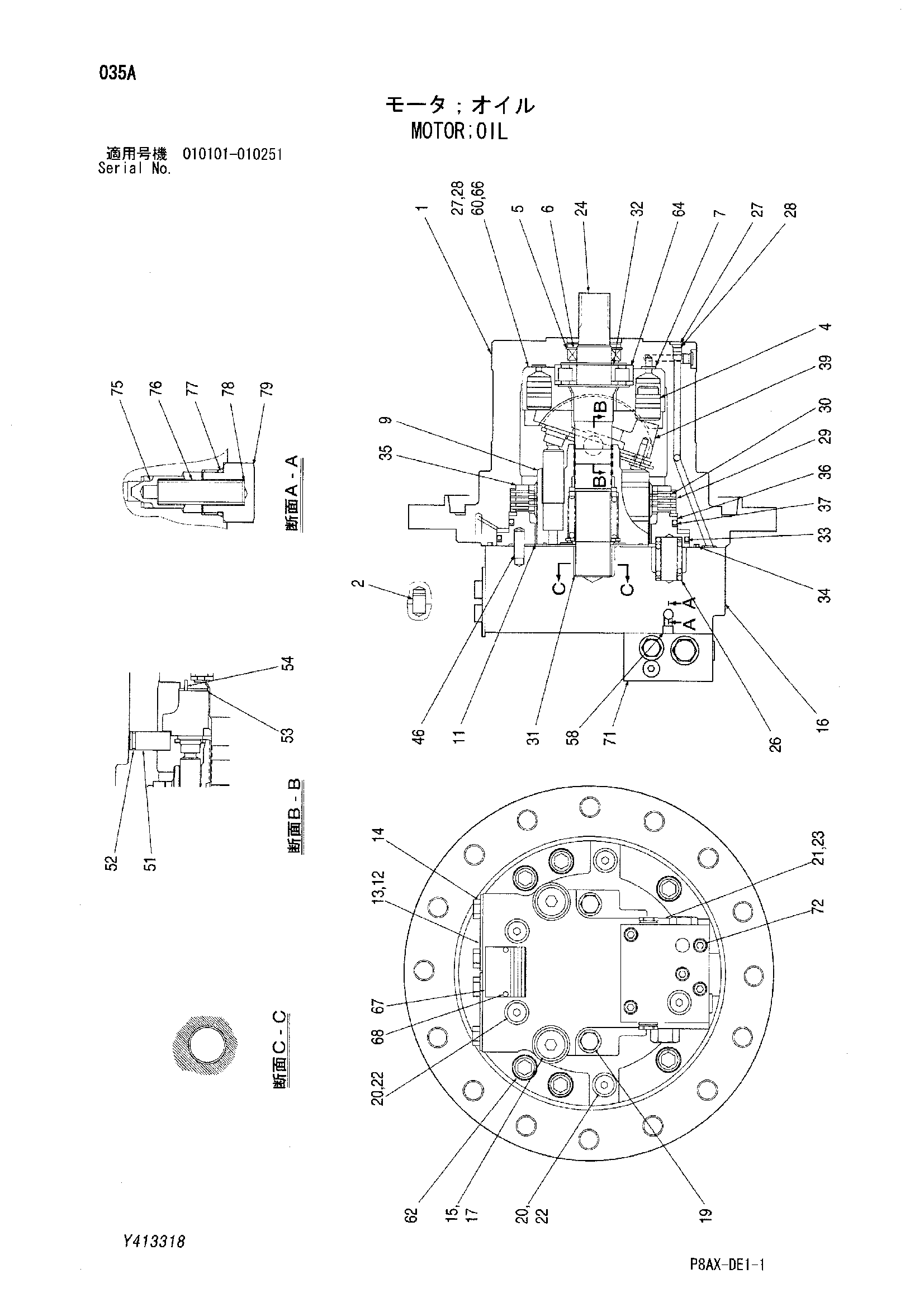

Заводская схема «Гидромотор» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	425128-01	Гидромотор	1
2	813822	Палец	2
4	425128-02	Поршень	2
5	425129-03	Стопорное кольцо	1
6	425128-03	Масляное уплотнение	1
7	438601	Уплотнительное кольцо	7
9	425128-04	Блок гидроцилиндра	1
11	425128-05	Пластина клапан	1
12	425129-07	Прокладка	2
13	425129-08	Крышка	2
14	425129-09	Болт	4
15	425463-31	Пробка	2
17	430623	Уплотнительное кольцо	2
19	425129-10	Пробка	2
20	425463-74	Пробка	4
21	426124-03	Пробка	1
22	438402	Уплотнительное кольцо	4
23	438599	Уплотнительное кольцо	1
24	425128-06	Вал	1
26	425128-07	Пружина	8
27	425463-46	Пробка	7
28	425129-13	Уплотнительное кольцо	7
29	425128-08	Пластина	4
30	425128-09	Пластина	3
31	425128-10	Подшипник	1
32	150014	Стопорное кольцо	1
33	438606	Уплотнительное кольцо	1
34	425128-11	Уплотнительное кольцо	1
35	425128-12	Ограничитель	1
36	425128-13	Поршень	1
37	438604	Уплотнительное кольцо	1
39	425128-14	Пластина	1
46	425129-20	Палец	2
51	425129-21	Ролик	2
52	446266	Уплотнительное кольцо	2
53	425128-15	Подшипник	2
54	425129-23	Пружинный штифт	2
58	425128-16	Дроссель	1
60	425128-17	Держатель	1
62	425128-18	Болт с внутренним шестигранником	6
64	425128-19	Роликовый подшипник	1
66	425129-27	Болт	4
68	425463-54	Приводной винт	2
71	425128-31	Челночный клапан	1
72	425129-28	Болт с внутренним шестигранником	4
75	425128-20	Тарельчатый клапан	1
76	425128-21	Пружина	1
77	425463-52	Уплотнительное кольцо	1
78	425128-22	Регулировочная шайба	1
79	425129-29	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
