Электрооборудование (3) — HITACHI CS125

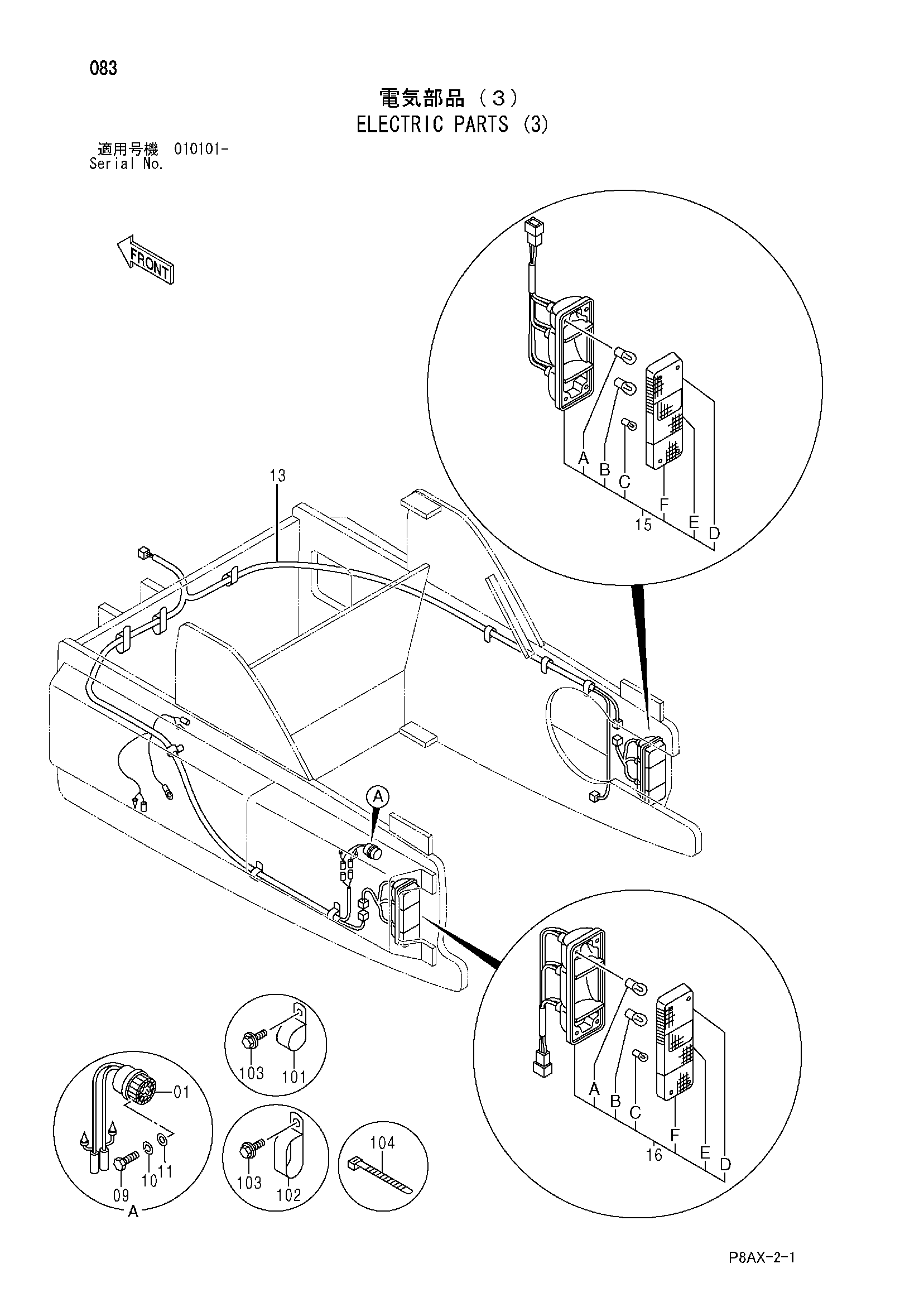

Заводская схема «Электрооборудование (3)» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 425025 | Сигнализация | 1 |
| 09 | 947618 | Болт | 1 |
| 10 | 606020 | Пружинная шайба | 1 |
| 11 | 947323 | Плоская шайба | 1 |
| 13 | 425223 | Жгут проводов | 1 |
| 15 | 425047 | Фонарь задний в сборе | 1 |
| 15A | 424702 | Лампа (25W) | 1 |
| 15B | 424700 | Лампа (25/10W) | 1 |
| 15C | 424654 | Лампа (12W) | 1 |
| 15D | 425053 | Рассеиватель | 1 |
| 15E | 425040 | Рассеиватель | 1 |
| 15F | 425052 | Рассеиватель | 1 |
| 16 | 425048 | Фонарь задний в сборе | 1 |
| 16A | 424702 | Лампа (25W) | 1 |
| 16B | 424700 | Лампа (25/10W) | 1 |
| 16C | 424654 | Лампа (12W) | 1 |
| 16D | 425039 | Рассеиватель | 1 |
| 16E | 425051 | Рассеиватель | 1 |
| 16F | 425041 | Рассеиватель | 1 |
| 101 | 424947 | Зажим 14X1 | 8 |
| 102 | 424949 | Зажим 14X2 | 4 |
| 103 | 500048 | Болт с шайбой | 9 |
| 104 | 947328 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
