Поршневой насос — HITACHI CS125

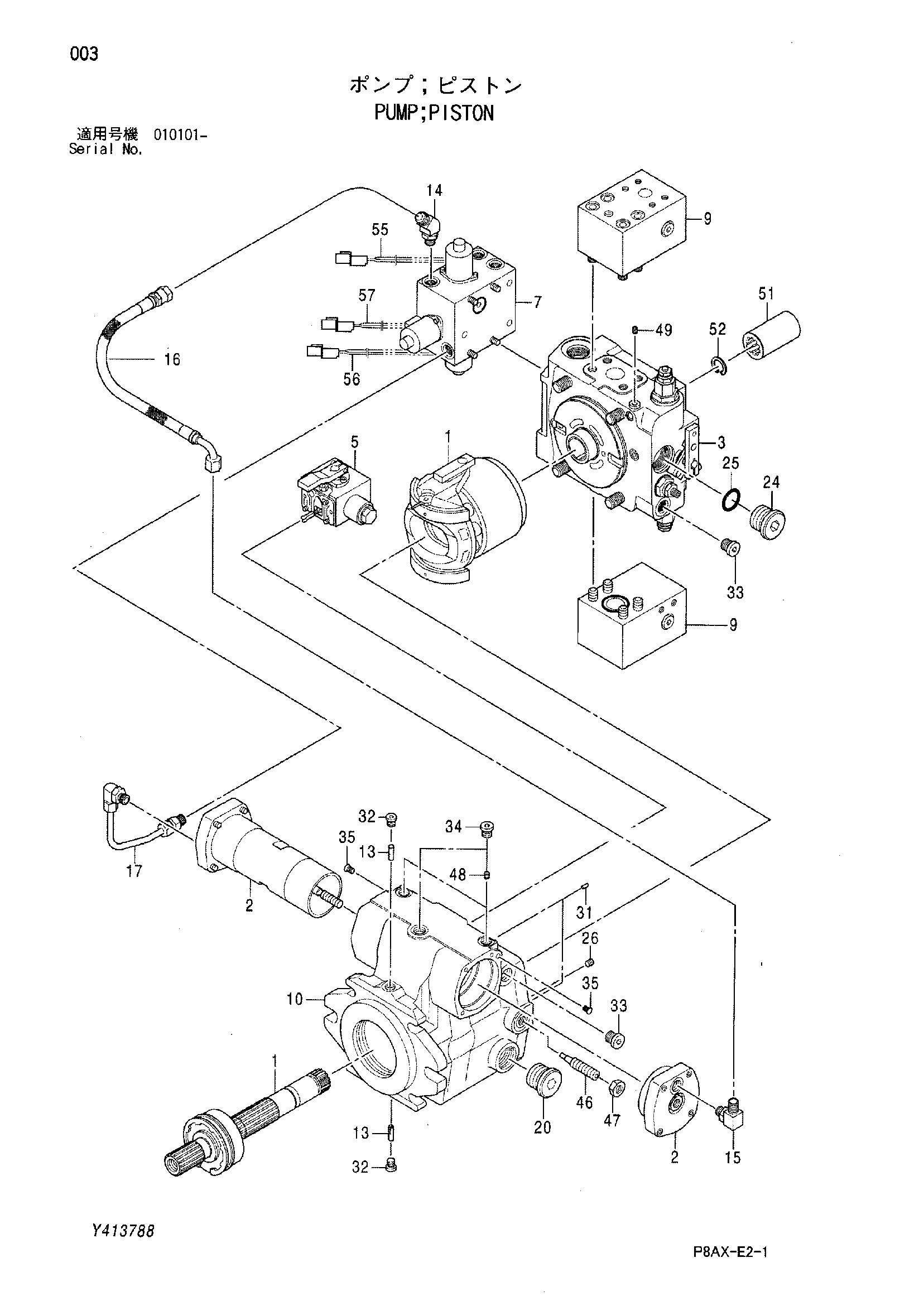

Заводская схема «Поршневой насос» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 425122-01 | Поршневой насос | 1 | |
| 1 | 425122-02 | Поворотный группа | 1 |
| 2 | 425122-23 | Гидроцилиндр деталь | 1 |
| 3 | 425122-30 | Крышка деталь | 1 |
| 5 | 425122-47 | Управление деталь | 1 |
| 7 | 425122-61 | Клапан блок | 1 |
| 9 | 425122-72 | Фланец деталь | 2 |
| 13 | 425122-75 | Палец | 2 |
| 14 | 425122-76 | Угловой штуцер | 1 |
| 15 | 425122-77 | Угловой штуцер | 1 |
| 16 | 425122-78 | Резиновый шланг | 1 |
| 17 | 425122-79 | Трубопроводы деталь | 1 |
| 20 | 425122-80 | Пробка | 1 |
| 24 | 425122-81 | Пробка | 1 |
| 25 | 425122-82 | Уплотнительное кольцо | 1 |
| 26 | 425122-83 | Пробка | 1 |
| 32 | 425458-79 | Пробка | 2 |
| 33 | 425122-84 | Пробка | 2 |
| 34 | 448201 | Пробка | 3 |
| 46 | 425122-85 | Палец | 1 |
| 47 | 439204 | Гайка | 1 |
| 48 | 425122-86 | Дроссель | 2 |
| 49 | 425122-87 | Дроссель | 1 |
| 51 | 425122-88 | Муфта | 1 |
| 52 | 151005 | Стопорное кольцо | 1 |
| 55 | 425458-96 | Лента маркировка (A) | 1 |
| 56 | 425458-97 | Лента маркировка (B) | 1 |
| 57 | 425458-98 | Лента маркировка (C) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
