Дасх плата — HITACHI CS125

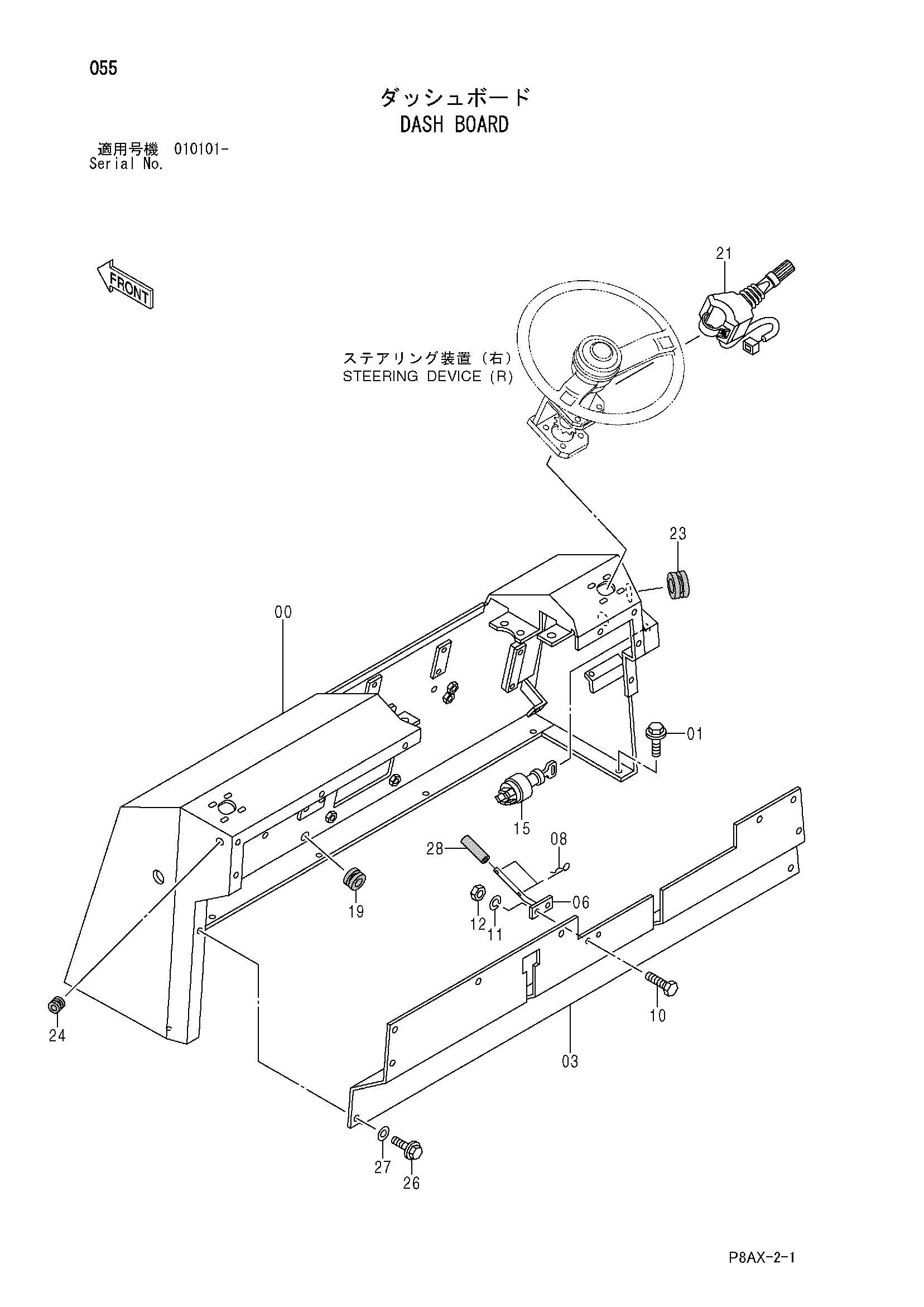

Заводская схема «Дасх плата» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425306 | Приборная панель | 1 |
| 01 | 500028 | Болт с шайбой | 7 |
| 03 | 425094 | Крышка | 1 |
| 06 | 425401 | Направляющая | 1 |
| 08 | 424918 | Стопорный палец | 2 |
| 10 | 947609 | Болт | 2 |
| 11 | 947886 | Пружинная шайба | 2 |
| 12 | 947853 | Гайка | 2 |
| 19 | 424938 | Резиновая втулка | 1 |
| 21 | 425224 | Выключатель | 1 |
| 23 | 424987 | Резиновая втулка | 1 |
| 24 | 424930 | Резиновая втулка | 1 |
| 26 | 947621 | Болт с шайбой | 9 |
| 27 | 947324 | Плоская шайба | 9 |
| 28 | 425254 | Резиновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
