Радиатор — HITACHI CS125

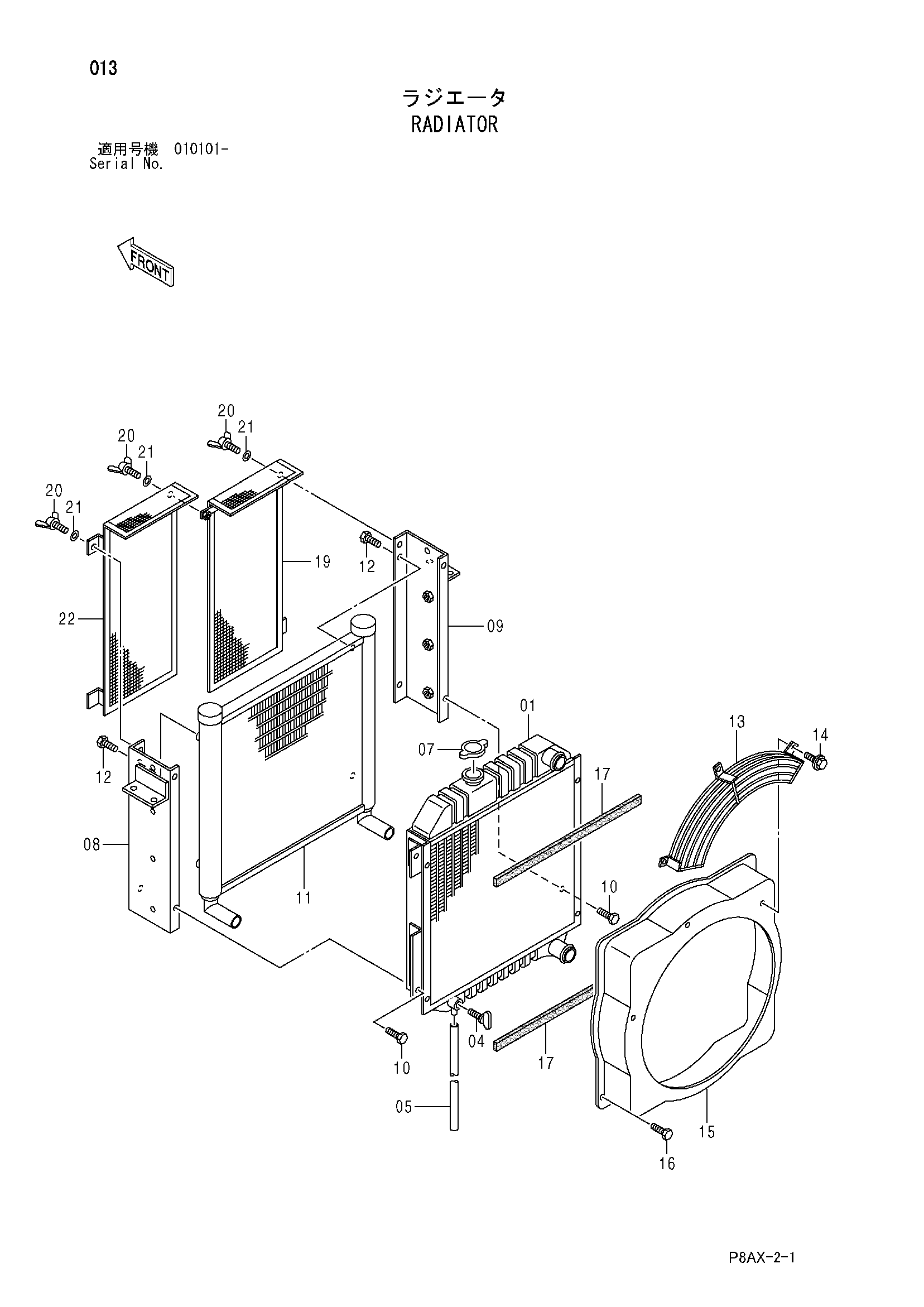

Заводская схема «Радиатор» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 425124 | Радиатор в сборе | 1 | |
| 01 | 425291 | Коре радиатор | 1 |
| 04 | 424669 | Пробка дренажный | 1 |
| 05 | 425292 | Шланг | 1 |
| 07 | 424718 | Колпачок | 1 |
| 08 | 425293 | Кронштейн | 1 |
| 09 | 425294 | Кронштейн | 1 |
| 10 | 424730 | Болт | 4 |
| 11 | 425295 | Масляный радиатор | 1 |
| 12 | 424730 | Болт | 4 |
| 13 | 425296 | Защита вентилятор | 1 |
| 14 | 424730 | Болт с шайбой | 3 |
| 15 | 425297 | Направляющая вентилятор | 1 |
| 16 | 424730 | Болт | 4 |
| 17 | 425032 | Манжета | 2 |
| 19 | 425050 | Сетка | 1 |
| 20 | 424676 | Болт винг | 3 |
| 21 | 424670 | Шайба | 3 |
| 22 | 425049 | Сетка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
