Электрооборудование (2-1) — HITACHI CS125

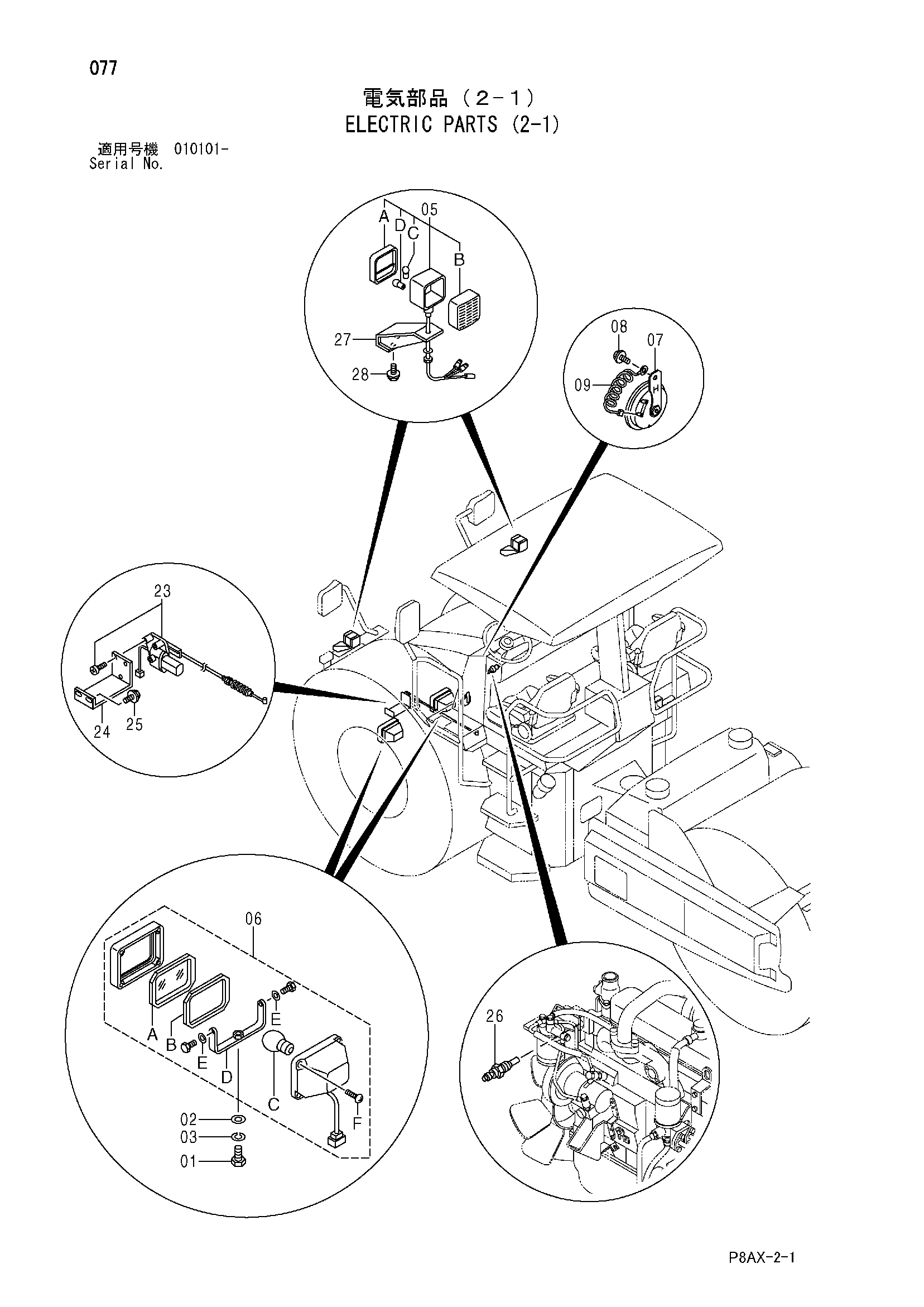

Заводская схема «Электрооборудование (2-1)» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 947642 | Болт | 2 |
| 02 | 947325 | Плоская шайба | 2 |
| 03 | 947888 | Пружинная шайба | 2 |
| 05 | 425000 | Фонарь передний в сборе | 2 |
| 05A | 424679 | Рассеиватель | 1 |
| 05B | 424678 | Рассеиватель | 1 |
| 05C | 424675 | Лампа (25W) | 1 |
| 05D | 424654 | Лампа (12W) | 1 |
| 06 | 425258 | Фонарь головка в сборе | 2 |
| 06A | 424695 | Рассеиватель | 1 |
| 06B | 424705 | Прокладка | 1 |
| 06C | 424696 | Лампа (62/62W) | 1 |
| 06D | 425299 | Стойка | 1 |
| 06E | 424698 | Шайба | 2 |
| 06F | 424699 | Винт | 4 |
| 07 | 424950 | Звуковой сигнал | 1 |
| 08 | 947631 | Болт с шайбой | 1 |
| 09 | 424976 | Жгут проводов | 1 |
| 23 | 425168 | Ограничитель (двигатель) | 1 |
| 24 | 425174 | Кронштейн | 1 |
| 25 | 500048 | Болт с шайбой | 2 |
| 26 | 424941 | Блок | 1 |
| 27 | 425379 | Кронштейн | 2 |
| 28 | 500028 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
