Управление деталь — HITACHI CS125

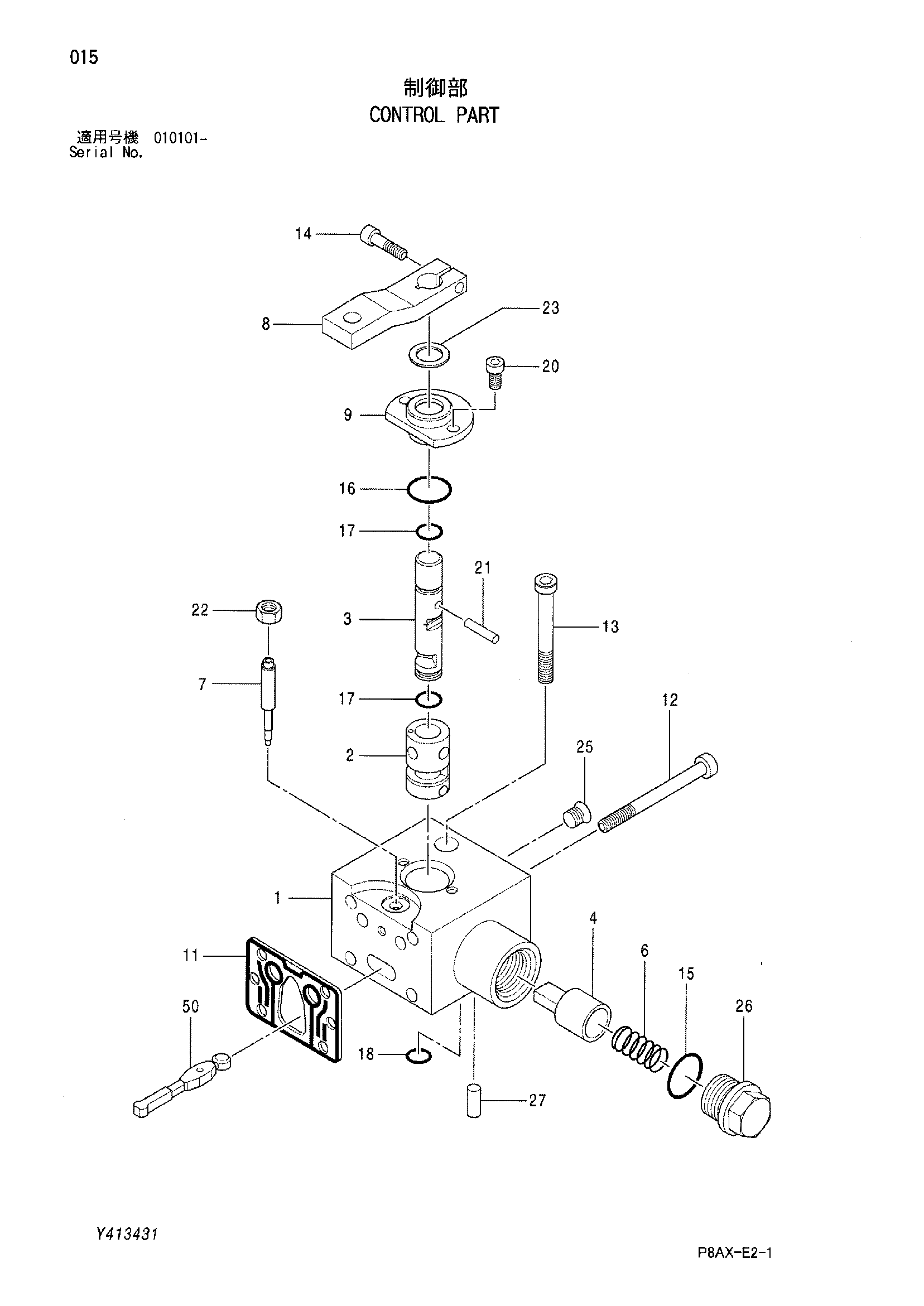

Заводская схема «Управление деталь» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 425122-47 | Управление деталь | 1 | |
| 1-27 | 425122-48 | Внутренний управление деталь | 1 |
| 8 | 425122-49 | Рычаг | 1 |
| 11 | 425122-50 | Прокладка | 1 |
| 12 | 425122-51 | Болт с внутренним шестигранником | 4 |
| 13 | 425122-52 | Болт с внутренним шестигранником | 1 |
| 14 | 425122-53 | Болт с внутренним шестигранником | 1 |
| 15 | 425122-54 | Уплотнительное кольцо | 1 |
| 16 | 425122-55 | Уплотнительное кольцо | 1 |
| 17 | 425122-56 | Уплотнительное кольцо | 2 |
| 18 | 425122-57 | Уплотнительное кольцо | 1 |
| 20 | 425122-58 | Болт с внутренним шестигранником | 2 |
| 22 | 425122-59 | Гайка | 1 |
| 50 | 425122-60 | Рычаг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
