Глушитель — HITACHI CS125

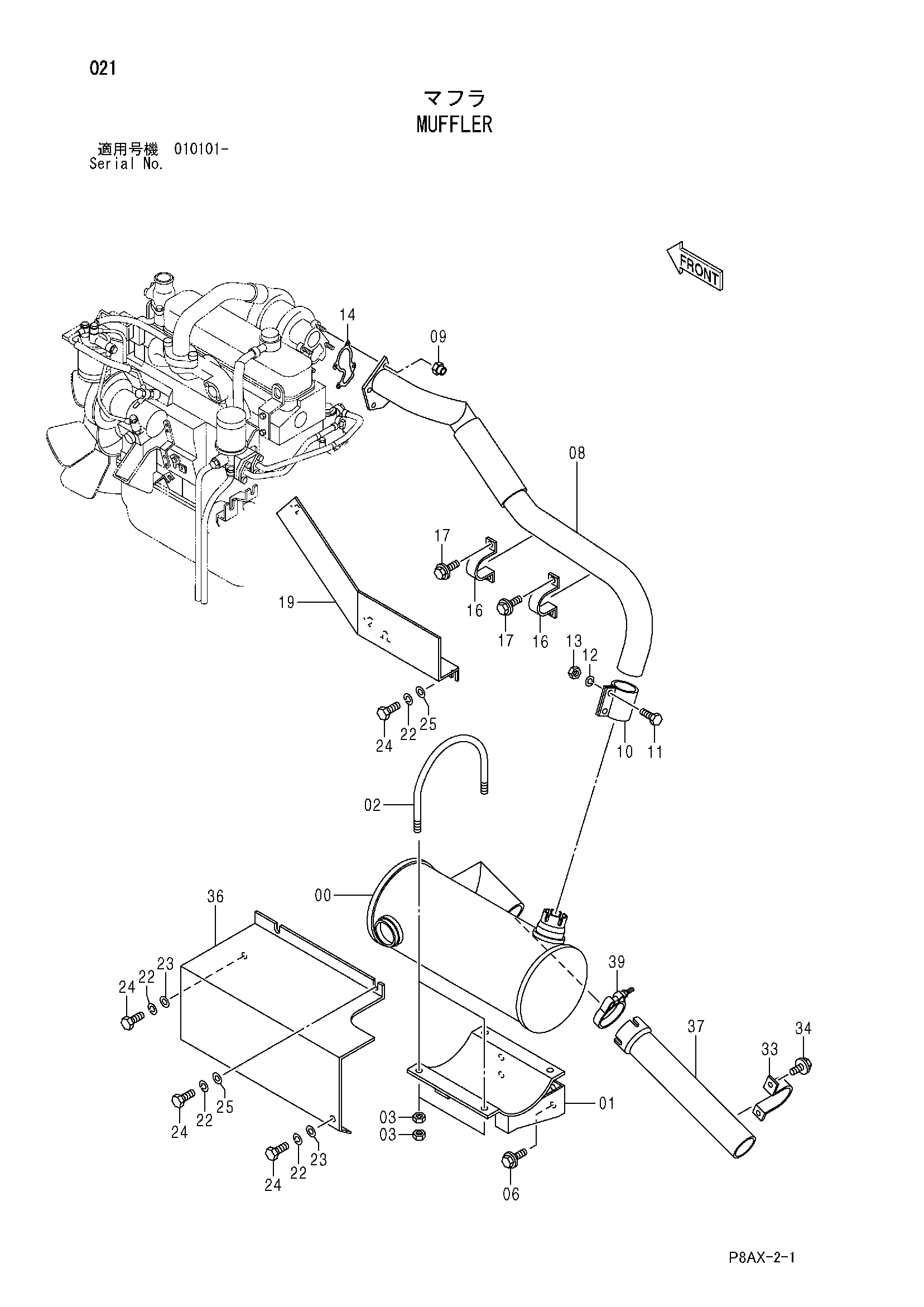

Заводская схема «Глушитель» для HITACHI CS125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425125 | Глушитель | 1 |
| 01 | 425321 | Кронштейн | 1 |
| 02 | 425012 | U-образный болт | 2 |
| 03 | 947863 | Гайка | 8 |
| 06 | 500161 | Болт с шайбой | 4 |
| 08 | 425320 | Трубка | 1 |
| 09 | 424975 | U-образная гайка | 4 |
| 10 | 424963 | Хомут | 1 |
| 11 | 947645 | Болт | 2 |
| 12 | 947888 | Пружинная шайба | 2 |
| 13 | 947864 | Гайка | 2 |
| 14 | 425298 | Прокладка | 1 |
| 16 | 424922 | Хомут трубки | 2 |
| 17 | 500048 | Болт с шайбой | 4 |
| 19 | 425080 | Крышка | 1 |
| 22 | 947887 | Пружинная шайба | 8 |
| 23 | 947324 | Плоская шайба | 2 |
| 24 | 947631 | Болт | 8 |
| 25 | 446281 | Шайба | 6 |
| 33 | 424643 | Хомут трубки | 1 |
| 34 | 500048 | Болт с шайбой | 2 |
| 36 | 425381 | Крышка | 1 |
| 37 | 425246 | Выпускная труба | 1 |
| 39 | 313022 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
