Передний рама детали — HITACHI CS125-3

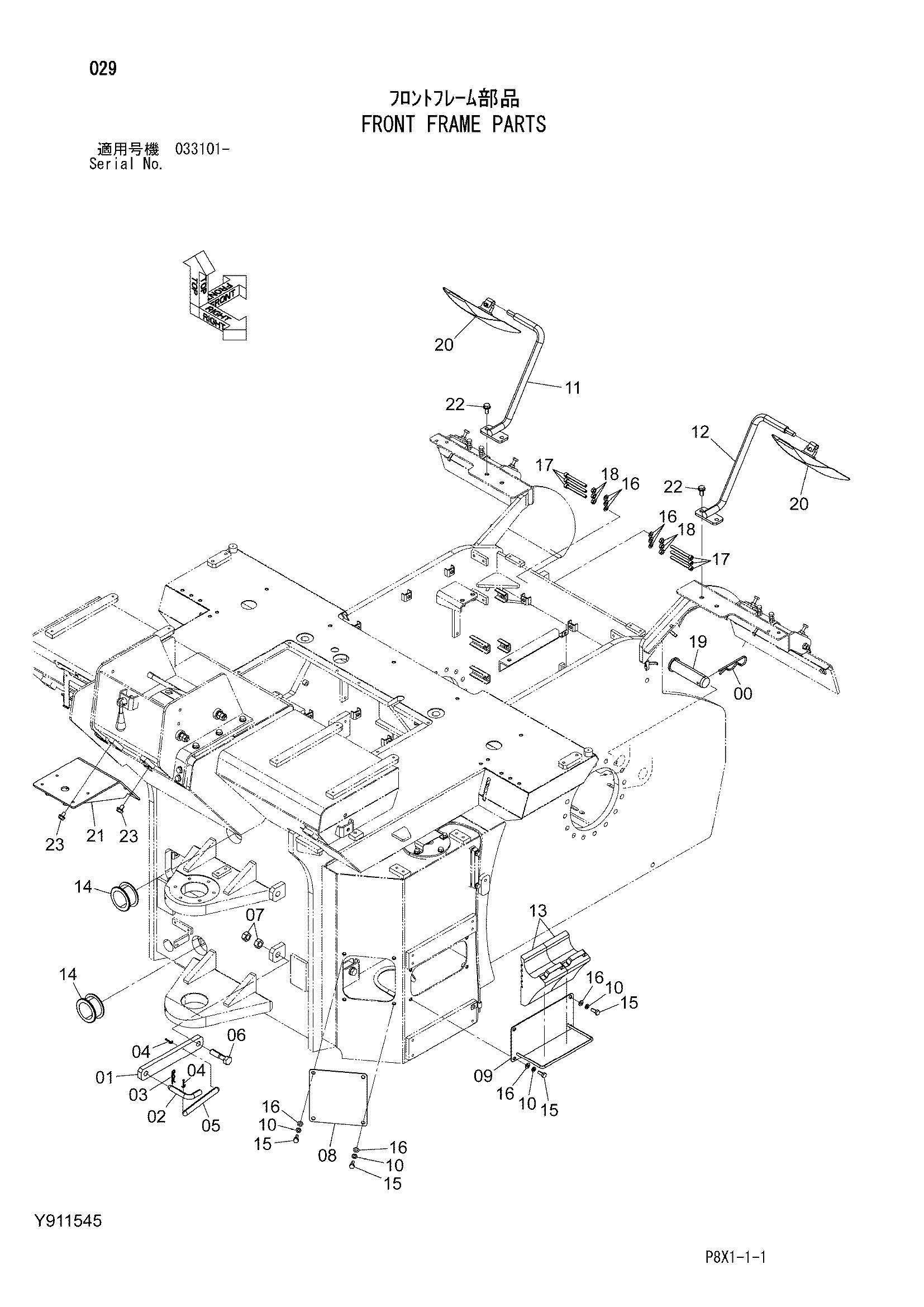

Заводская схема «Передний рама детали» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3002554 | Стопорный палец | 1 |
| 01 | Y404888 | Штанга блокировка | 1 |
| 02 | Y402431 | Палец | 1 |
| 03 | 4077248 | Стопорный палец | 1 |
| 04 | A764040 | Шплинт | 2 |
| 05 | Y402433 | Цепь | 1 |
| 06 | J922080 | Болт | 1 |
| 07 | J950020 | Гайка | 2 |
| 08 | Y404905 | Крышка | 1 |
| 09 | Y800804 | Крышка | 1 |
| 10 | A590910 | Пружинная шайба | 8 |
| 11 | Y802809 | Стойка | 1 |
| 12 | Y802810 | Стойка | 1 |
| 13 | Y403388 | Ограничитель | 2 |
| 14 | 4206477 | Резиновая втулка | 2 |
| 15 | J901025 | Болт | 8 |
| 16 | A590110 | Плоская шайба | 14 |
| 17 | J781000 | Болт с внутренним шестигранником | 6 |
| 18 | J950010 | Гайка | 6 |
| 19 | Y405000 | Палец | 1 |
| 20 | Y402384 | Зеркало | 2 |
| 21 | Y802823 | Кронштейн | 1 |
| 22 | J271230 | Болт с шайбой | 4 |
| 22A | J901230 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | J271220 | Болт с шайбой | 4 |
| 23A | J901220 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
