Трубопроводы рулевого управления — HITACHI CS125-3

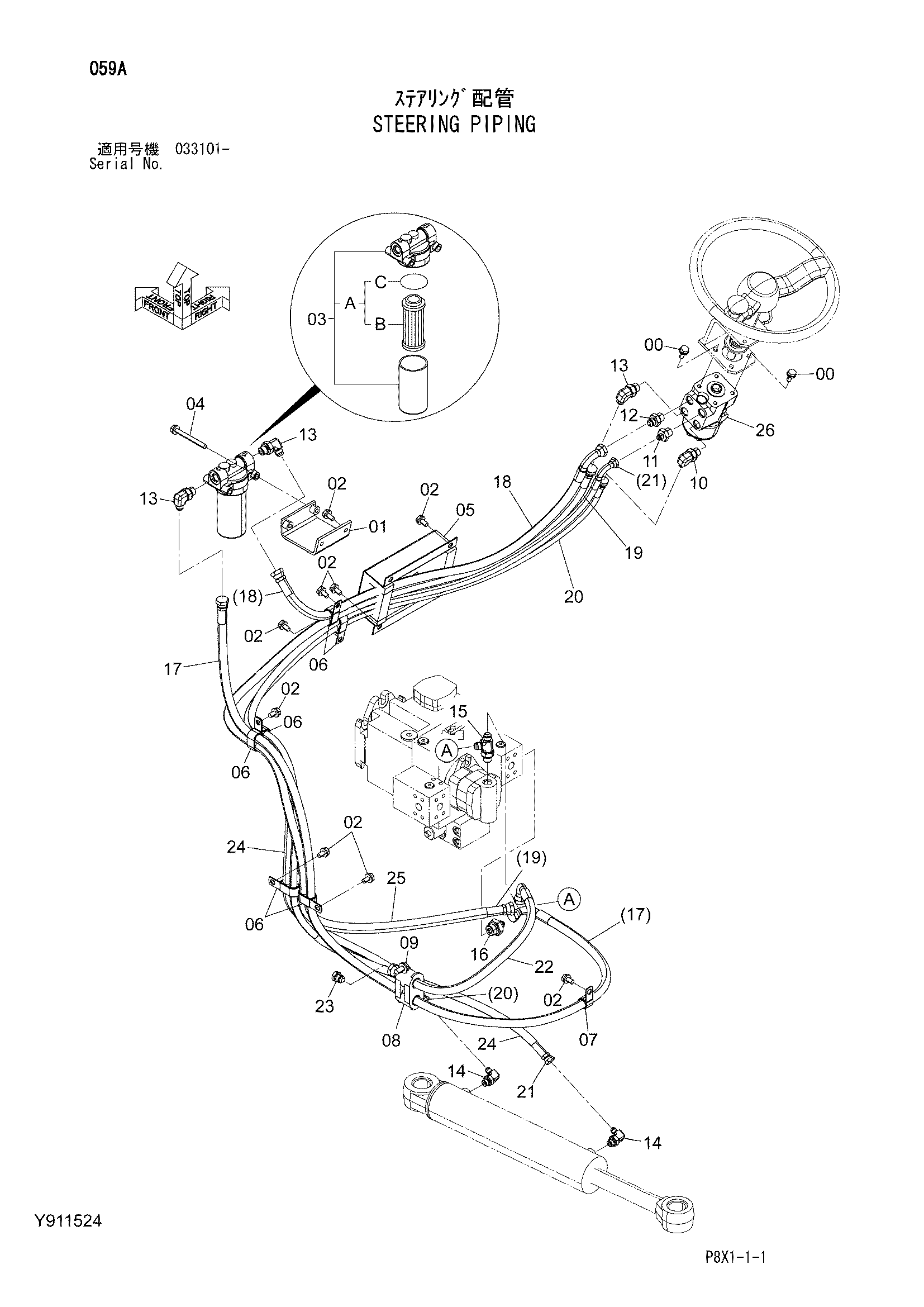

Заводская схема «Трубопроводы рулевого управления» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J271025 | Болт с шайбой | 4 |
| 00A | J901025 | Болт | 1 |
| 00B | J222010 | Шайба | 1 |
| 01 | Y802813 | Кронштейн | 1 |
| 02 | J271020 | Болт с шайбой | 12 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4631976 | Масляный фильтр | 1 |
| 03A | 4370435 | Фильтрующий элемент | 1 |
| 03B | 4191301 | Фильтрующий элемент | 1 |
| 03C | A811060 | Уплотнительное кольцо | 1 |
| 04 | J271000 | Болт с шайбой | 2 |
| 04A | J901000 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | Y800884 | Крышка | 1 |
| 06 | 4190266 | Зажим | 6 |
| 07 | 4190277 | Зажим | 1 |
| 08 | 3038206 | Втулка | 1 |
| 09 | J271225 | Болт с шайбой | 1 |
| 09A | J901225 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | A852343 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852143 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A852144 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852344 | Угловой штуцер | 3 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A852333 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852444 | Тройник | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4279302 | Адаптер | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4241379 | Шланг | 1 |
| 18 | 4313428 | Шланг | 1 |
| 19 | 4305289 | Шланг | 1 |
| 20 | 4305239 | Шланг | 1 |
| 21 | Y404915 | Шланг | 1 |
| 22 | 4463707 | Шланг | 1 |
| 23 | 4225492 | Пробка | 1 |
| 24 | 4327293 | Защитный кожух | 2 |
| 25 | 4327294 | Защитный кожух | 1 |
| 26 | Y417595 | Клапан рулевого управления | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
