Задний рама детали — HITACHI CS125-3

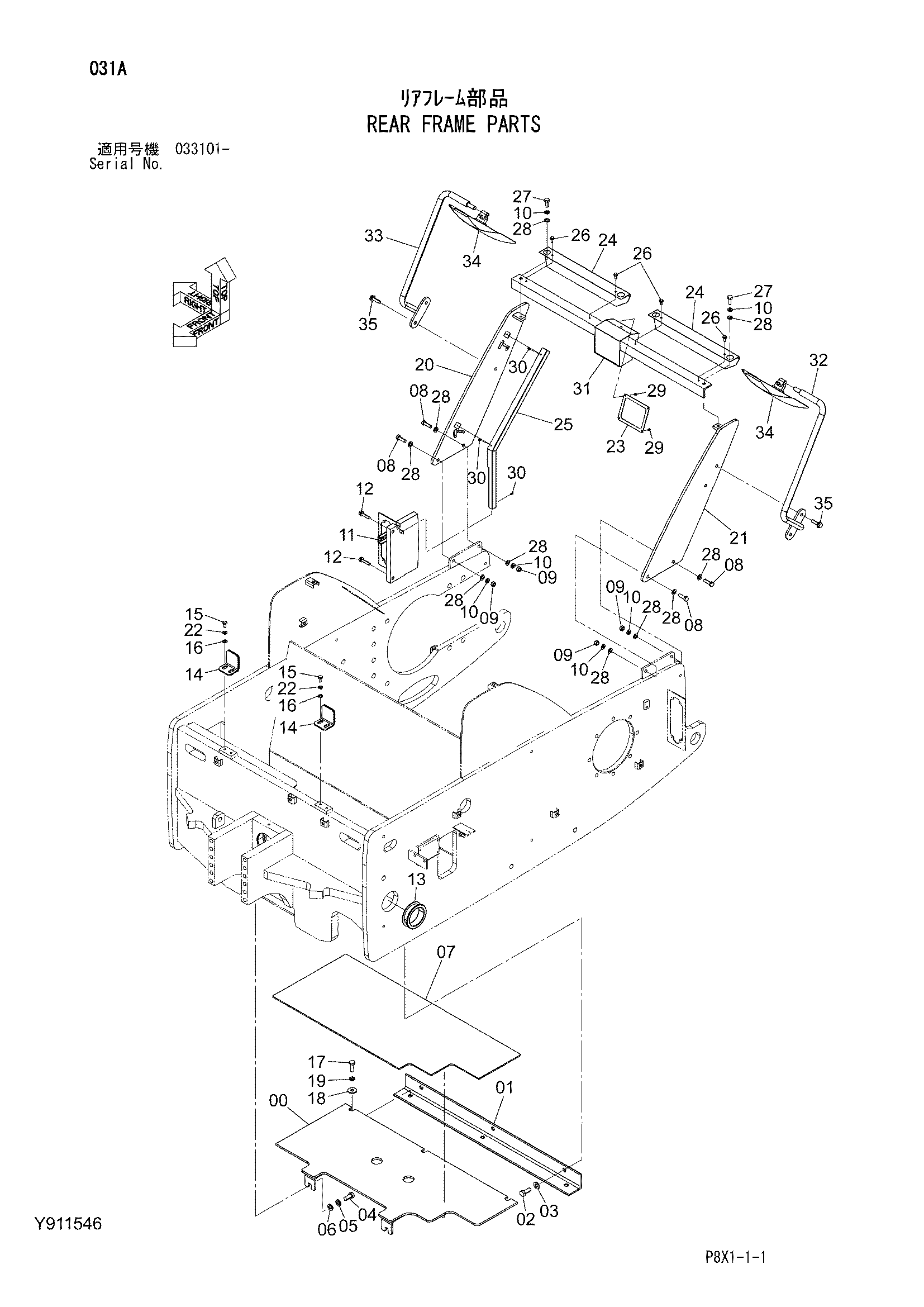

Заводская схема «Задний рама детали» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y700324 | Пол | 1 |
| 01 | Y800765 | Кронштейн | 1 |
| 02 | J921640 | Болт | 3 |
| 03 | J222016 | Шайба | 3 |
| 04 | J901635 | Болт | 2 |
| 05 | A590916 | Пружинная шайба | 2 |
| 06 | A590116 | Плоская шайба | 2 |
| 07 | Y404881 | Лист резиновый | 1 |
| 08 | J901240 | Болт | 4 |
| 09 | J950012 | Гайка | 4 |
| 10 | A590912 | Пружинная шайба | 6 |
| 11 | Y802824 | Пластина | 1 |
| 12 | J271050 | Болт с шайбой | 2 |
| 12A | J901050 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4191977 | Резиновая втулка | 1 |
| 14 | Y970355 | Кронштейн | 2 |
| 15 | J901020 | Болт | 4 |
| 16 | A590110 | Плоская шайба | 4 |
| 17 | J901440 | Болт | 3 |
| 18 | J217084 | Шайба | 3 |
| 19 | A590914 | Пружинная шайба | 3 |
| 20 | Y701203 | Пластина | 1 |
| 21 | Y802825 | Пластина | 1 |
| 22 | A590910 | Пружинная шайба | 4 |
| 23 | Y417748 | Пластина | 1 |
| 24 | Y302286 | Крышка | 2 |
| 25 | Y701205 | Воздуховод | 1 |
| 26 | J260820 | Болт с шайбой | 4 |
| 26A | J900820 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 27 | J901230 | Болт | 2 |
| 28 | A590112 | Плоская шайба | 10 |
| 29 | J680512 | Винт с шайбой | 4 |
| 30 | J450510 | Винт с шайбой | 3 |
| 31 | Y701251 | Кронштейн | 1 |
| 32 | Y802839 | Стойка | 1 |
| 33 | Y802840 | Стойка | 1 |
| 34 | Y402384 | Зеркало | 2 |
| 35 | J271245 | Болт с шайбой | 4 |
| 35A | J901245 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
