Двигатель — HITACHI CS125-3

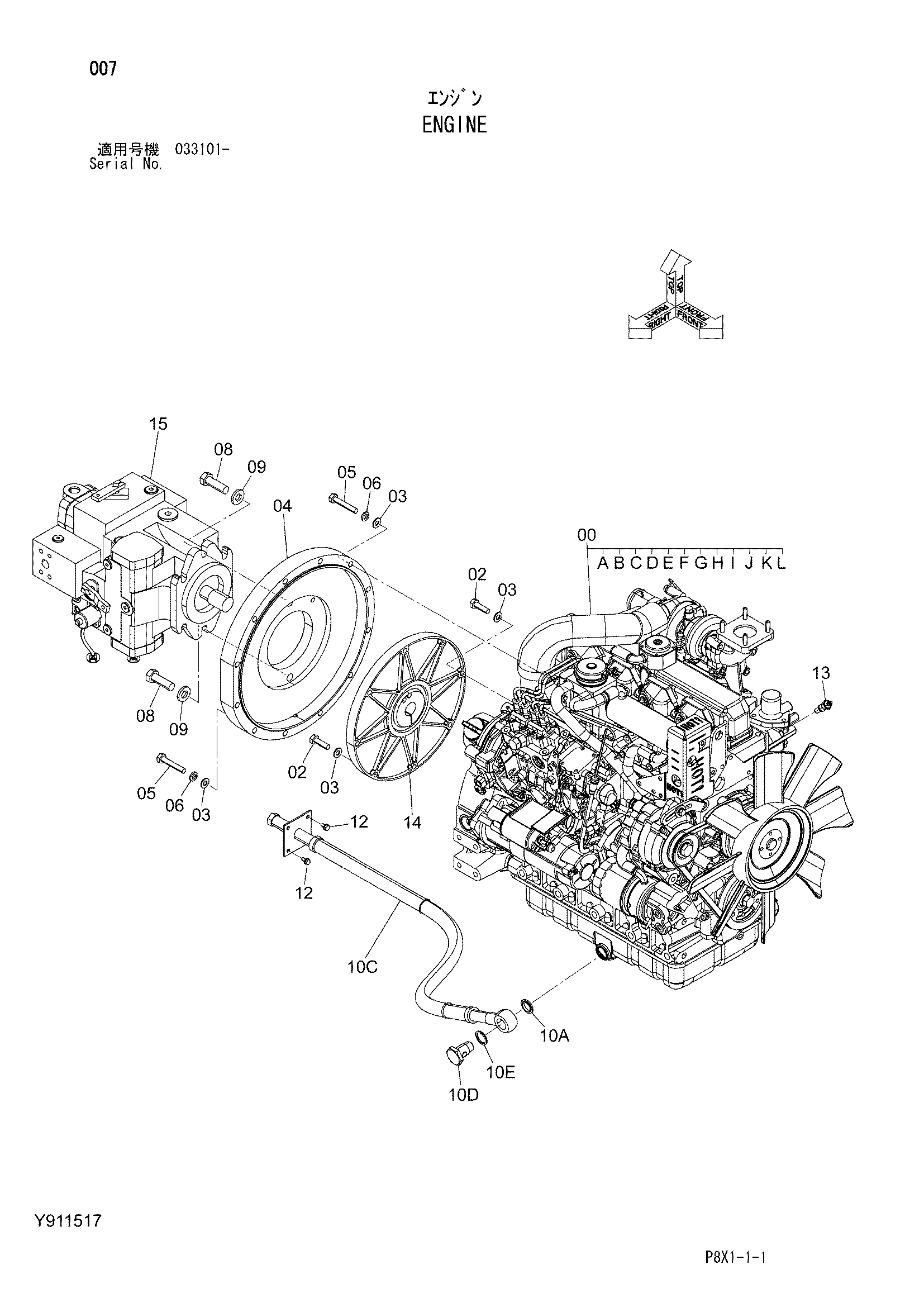

Заводская схема «Двигатель» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y418270 | Двигатель | 1 |
| 00A | Y417692 | Стартер | 1 |
| 00B | Y417693 | Алтернатер | 1 |
| 00C | Y417694 | Соленоид | 1 |
| 00D | Y417695 | Датчик давления | 1 |
| 00E | Y417696 | Указатель | 1 |
| 00F | Y417697 | Масляный фильтр | 1 |
| 00G | Y417698 | Шкив | 1 |
| 00H | Y418186 | Вентилятор | 1 |
| 00I | Y416169 | Шкив | 1 |
| 00J | Y418187 | Ремень вентилятор | 1 |
| 00K | Y418188 | Проставка (вентилятор) | 1 |
| 00L | Y417699 | Датчик револ. | 1 |
| 02 | J241035 | Болт | 8 |
| 03 | A590110 | Плоская шайба | 20 |
| 04 | Y701198 | Кронштейн | 1 |
| 05 | J241060 | Болт | 12 |
| 06 | A590910 | Пружинная шайба | 12 |
| 08 | J921650 | Болт | 2 |
| 09 | J222016 | Шайба | 2 |
| 10 | Y911518 | Дренажный шланг двигателя | 1 |
| 10A | Y415432 | Манжета | 1 |
| 10B | Y417777 | Шланг | 1 |
| 10C | Y410248 | Шланг | 1 |
| 10D | Y415420 | Болт соединение | 1 |
| 10E | Y406119 | Манжета | 1 |
| 12 | J260612 | Болт с шайбой | 4 |
| 12A | J900612 | Болт | 1 |
| 12B | A590106 | Плоская шайба | 1 |
| 13 | Y417677 | Датчик термостатический | 1 |
| 14 | Y417654 | Муфта | 1 |
| 15 | Y903591 | Насос | 1 |
| 15A | Y404686 | Поршневой насос | 1 |
| 15B | Y404687 | Шестерённый насос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
