Гидромотор — HITACHI CS125-3

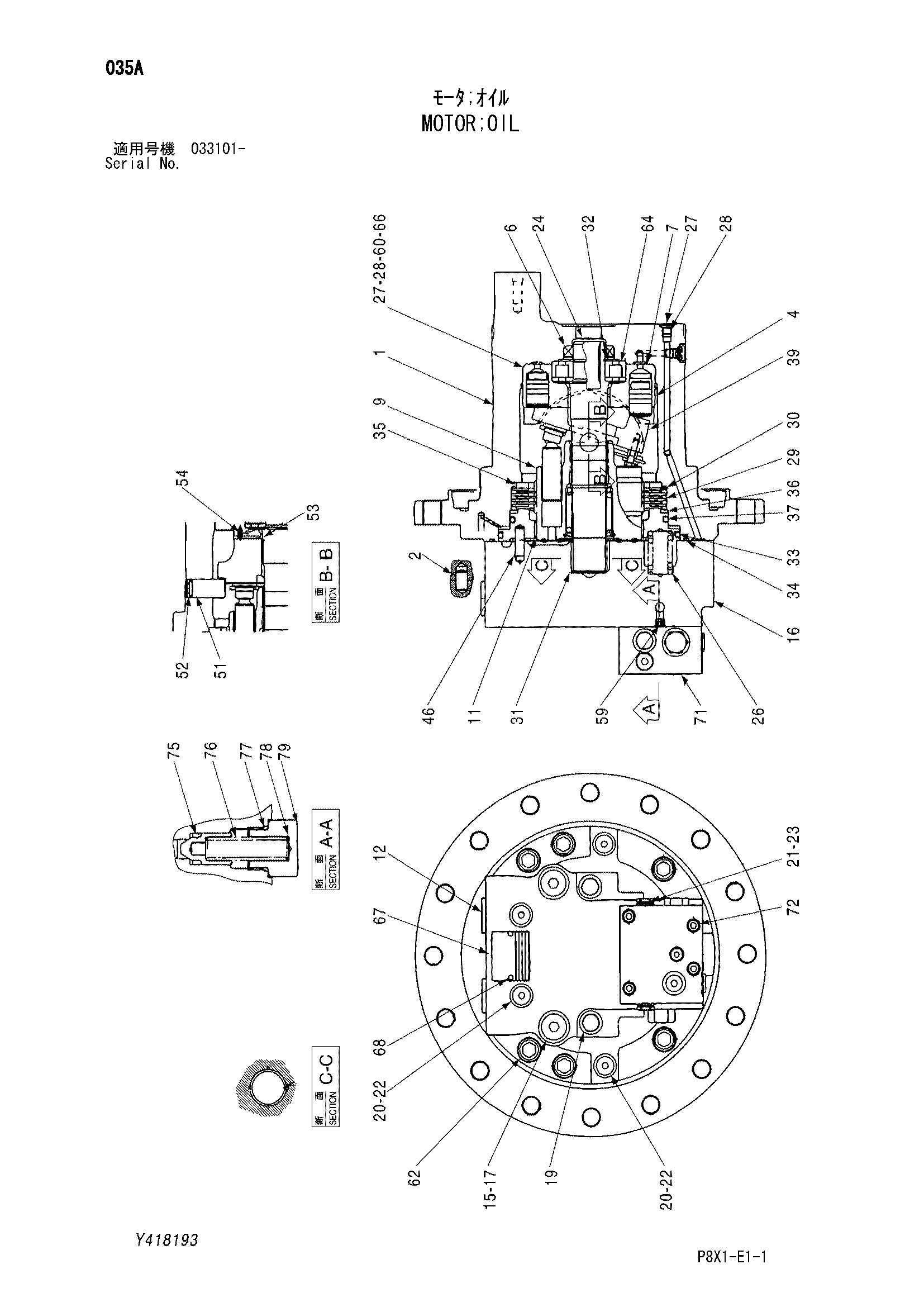

Заводская схема «Гидромотор» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	Y418193	Гидромотор	1
2	0129602	Палец	2
4	Y408577	Поршень	2
6	Y408579	Масляное уплотнение	1
7	Y408096	Уплотнительное кольцо	7
9	Y408580	Блок гидроцилиндра	1
11	Y408581	Пластина клапан	1
12	Y418195	Прокладка	2
15	Y408099	Пробка	2
17	Y408100	Уплотнительное кольцо	2
19	4260846	Пробка	2
20	Y408101	Пробка	4
21	Y408102	Пробка	1
22	Y408103	Уплотнительное кольцо	4
23	Y408104	Уплотнительное кольцо	1
24	Y418196	Вал	1
26	Y408583	Пружина	8
27	4260848	Пробка	7
28	Y408107	Уплотнительное кольцо	7
29	Y408584	Пластина	4
30	Y408585	Пластина	3
31	Y408586	Подшипник	1
32	Y408587	Стопорное кольцо	1
33	Y408588	Уплотнительное кольцо	1
34	Y408589	Уплотнительное кольцо	1
35	Y408590	Ограничитель	1
36	Y408591	Поршень	1
37	Y408592	Уплотнительное кольцо	1
39	Y413470	Пластина	1
46	Y408118	Палец	2
51	Y408119	Ролик	2
52	Y408120	Уплотнительное кольцо	2
53	Y408594	Подшипник	2
54	Y408122	Пружинный штифт	2
59	Y408128	Дроссель	1
60	Y408595	Держатель	1
62	Y408596	Болт с внутренним шестигранником	6
64	Y413794	Роликовый подшипник	1
66	Y408125	Болт	4
68	4260808	Приводной винт	2
71	Y408126	Челночный клапан	1
72	Y408127	Болт с внутренним шестигранником	4
75	0130304	Тарельчатый клапан	1
76	Y408129	Пружина	1
77	0130308	Уплотнительное кольцо	1
78	4261049	Регулировочная шайба	1
79	4260852	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
