Задний трубопроводы — HITACHI CS125-3

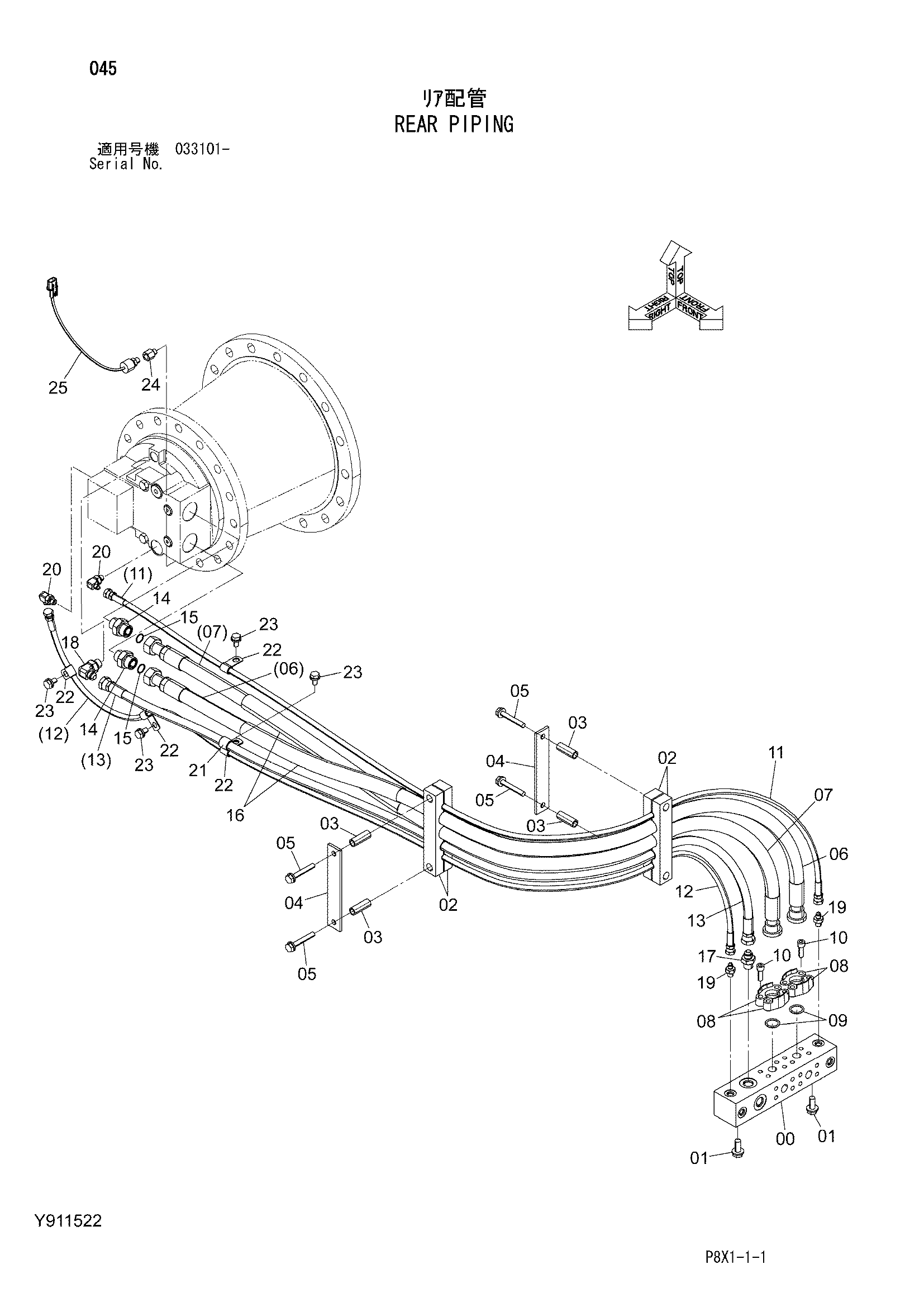

Заводская схема «Задний трубопроводы» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y200127 | Коллектор | 1 |
| 01 | J271230 | Болт с шайбой | 2 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | Y404763 | Хомут | 4 |
| 03 | Y404761 | Проставка | 4 |
| 04 | Y404762 | Пластина | 2 |
| 05 | J271070 | Болт с шайбой | 4 |
| 05A | J901070 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | Y407235 | Шланг | 1 |
| 07 | Y407236 | Шланг | 1 |
| 08 | 4506459 | Разъёмный фланец | 4 |
| 09 | 971489 | Уплотнительное кольцо | 2 |
| 10 | J781030 | Болт с внутренним шестигранником | 8 |
| 11 | Y404743 | Шланг | 1 |
| 12 | Y404744 | Шланг | 1 |
| 13 | 4262931 | Шланг | 1 |
| 14 | A853166 | Адаптер | 2 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4187308 | Уплотнительное кольцо | 2 |
| 16 | 4327294 | Защитный кожух | 2 |
| 17 | A852144 | Адаптер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | A852344 | Угловой штуцер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | A852122 | Адаптер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852322 | Угловой штуцер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4190262 | Зажим | 1 |
| 22 | 4190272 | Зажим | 4 |
| 23 | J271020 | Болт с шайбой | 4 |
| 23A | J901020 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4138898 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4320483 | Датчик давления | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
