Челночный клапан — HITACHI CS125-3

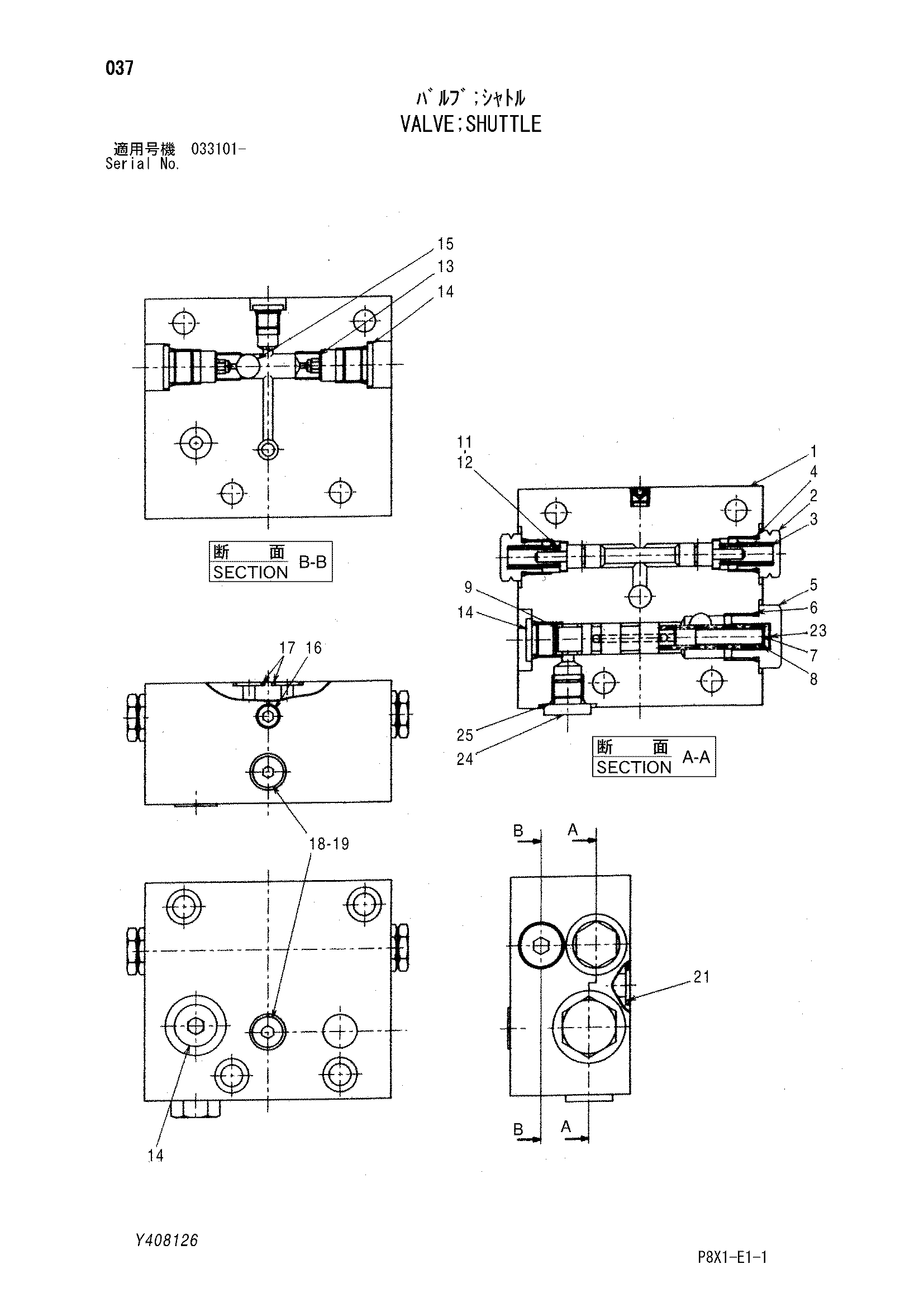

Заводская схема «Челночный клапан» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y408126 | Челночный клапан | 1 | |
| 1 | Y408166 | Корпус | 1 |
| 2 | Y408167 | Пробка | 2 |
| 3 | Y408168 | Пружина | 2 |
| 4 | Y408169 | Уплотнительное кольцо | 2 |
| 5 | Y408170 | Пробка | 1 |
| 6 | 0619401 | Уплотнительное кольцо | 1 |
| 7 | Y408171 | Неедле | 1 |
| 8 | Y408172 | Пружина | 1 |
| 9 | Y408173 | Золотник | 1 |
| 11 | Y408174 | Направляющая | 2 |
| 12 | Y408175 | Золотник | 1 |
| 13 | Y408176 | Пробка | 2 |
| 14 | 4260831 | Пробка | 4 |
| 15 | Y408177 | Шарик | 1 |
| 16 | 4260853 | Пробка | 1 |
| 17 | Y408178 | Уплотнительное кольцо | 2 |
| 18 | 4260848 | Пробка | 2 |
| 19 | Y408107 | Уплотнительное кольцо | 2 |
| 21 | Y408179 | Уплотнительное кольцо | 4 |
| 23 | Y408180 | Проставка | 1 |
| 24 | Y408101 | Пробка | 1 |
| 25 | Y408103 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
