Электрооборудование (4-1) — HITACHI CS125-3

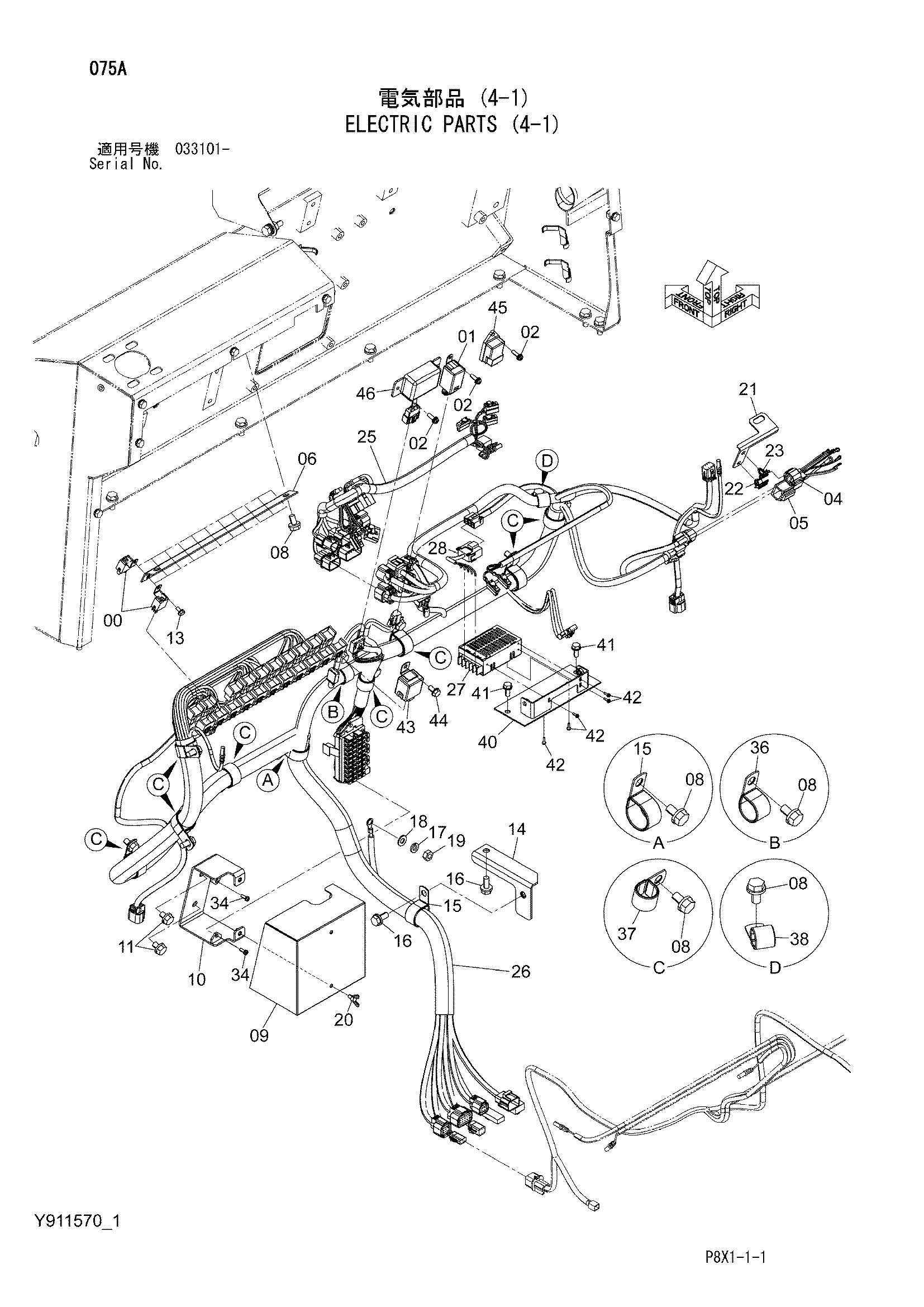

Заводская схема «Электрооборудование (4-1)» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607115 | Реле | 21 |
| 01 | Y417847 | Реле | 1 |
| 02 | J460620 | Винт с шайбой | 4 |
| 04 | Y404210 | Жгут проводов | 1 |
| 05 | Y404211 | Жгут проводов | 1 |
| 06 | Y802861 | Кронштейн | 1 |
| 08 | J271020 | Болт с шайбой | 13 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | Y302287 | Крышка | 1 |
| 10 | Y802863 | Кронштейн | 1 |
| 11 | J271016 | Болт с шайбой | 2 |
| 11A | J901016 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | J260612 | Болт с шайбой | 11 |
| 13A | J900612 | Болт | 1 |
| 13B | A590106 | Плоская шайба | 1 |
| 14 | Y970365 | Кронштейн | 1 |
| 15 | 4190264 | Зажим | 2 |
| 16 | J271025 | Болт с шайбой | 2 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | A590910 | Пружинная шайба | 1 |
| 18 | A590110 | Плоская шайба | 1 |
| 19 | J950010 | Гайка | 1 |
| 20 | M360610 | Болт винг | 2 |
| 21 | Y405005 | Кронштейн | 1 |
| 22 | 4337290 | Зажим | 1 |
| 23 | Y404351 | Зажим | 1 |
| 25 | Y302290 | Жгут проводов | 1 |
| 26 | Y200533 | Жгут проводов | 1 |
| 27 | Y417739 | Блок силовой | 1 |
| 28 | Y417813 | Жгут проводов | 1 |
| 34 | J450512 | Винт с шайбой | 2 |
| 36 | 4192035 | Зажим | 1 |
| 37 | 4190263 | Зажим | 8 |
| 38 | 4190274 | Зажим | 1 |
| 40 | Y802922 | Кронштейн | 1 |
| 41 | J260820 | Болт с шайбой | 2 |
| 41A | J900820 | Болт | 1 |
| 41B | A590108 | Плоская шайба | 1 |
| 42 | J460312 | Винт с шайбой | 5 |
| 43 | Y418151 | Реле | 1 |
| 44 | J260816 | Болт с шайбой | 1 |
| 44A | J900816 | Болт | 1 |
| 44B | A590108 | Плоская шайба | 1 |
| 45 | Y417703 | Контроллер | 1 |
| 46 | Y417705 | Реле | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
