Управление двигателем — HITACHI CS125-3

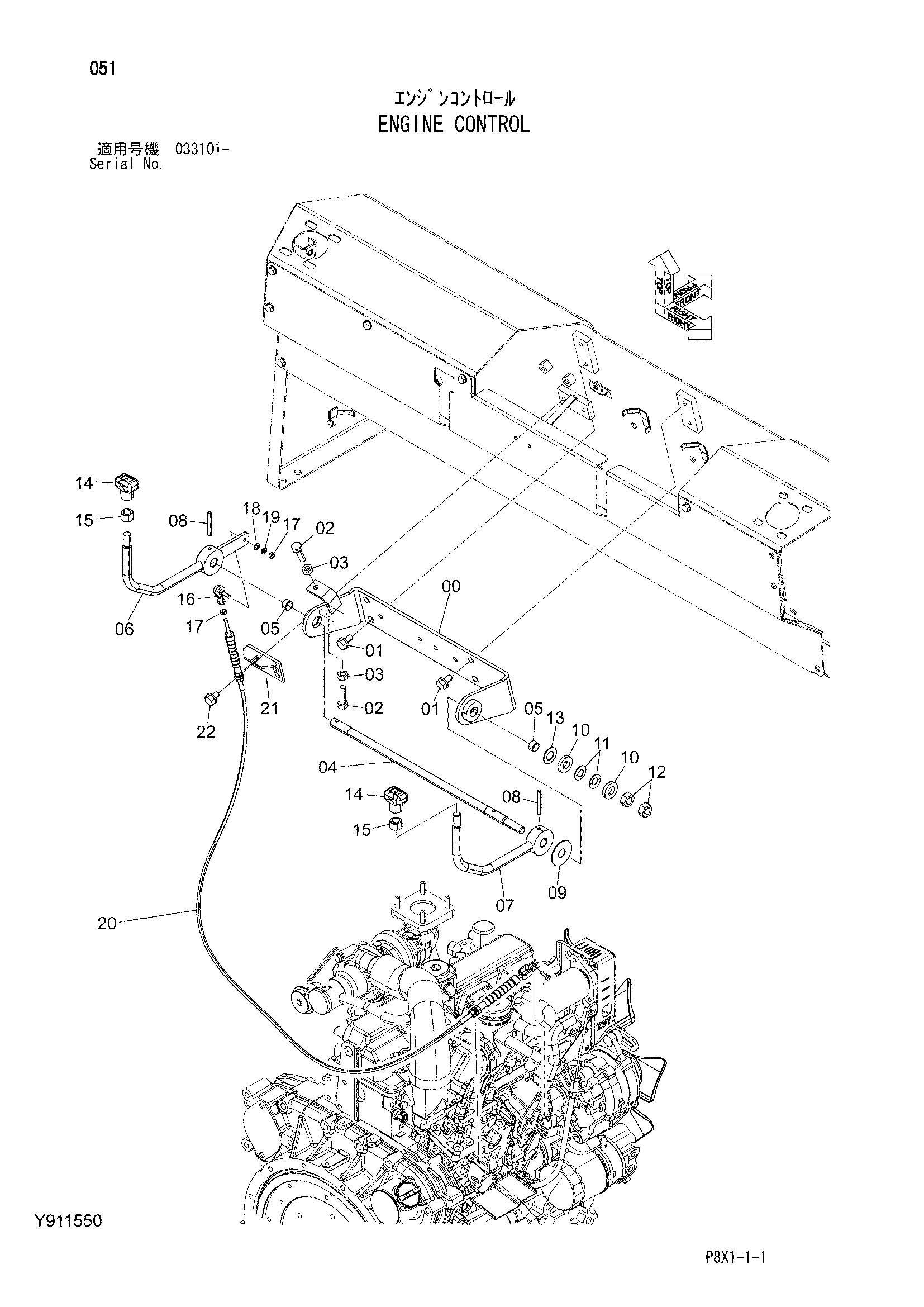

Заводская схема «Управление двигателем» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y802815 | Кронштейн | 1 |
| 01 | J271020 | Болт с шайбой | 4 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J901035 | Болт | 2 |
| 03 | J950010 | Гайка | 2 |
| 04 | Y404773 | Вал | 1 |
| 05 | Y404916 | Втулка | 2 |
| 06 | Y802814 | Рычаг | 1 |
| 07 | Y800881 | Рычаг | 1 |
| 08 | 984299 | Пружинный штифт | 2 |
| 09 | Y404918 | Дисковый фрикционный | 1 |
| 10 | Y402661 | Шайба | 2 |
| 11 | Y404917 | Тарельчатая пружина | 2 |
| 12 | J950014 | Гайка | 2 |
| 13 | Y404952 | Дисковый фрикционный | 1 |
| 14 | 9743735 | Рукоятка | 2 |
| 15 | Y404333 | Гайка | 2 |
| 16 | 4056017 | Шарнир | 1 |
| 17 | M500605 | Гайка | 2 |
| 18 | A590106 | Плоская шайба | 1 |
| 19 | A590906 | Пружинная шайба | 1 |
| 20 | Y417719 | Трос управления | 1 |
| 21 | Y417735 | Кронштейн | 1 |
| 22 | J271016 | Болт с шайбой | 2 |
| 22A | J901016 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
