Трансмиссия — HITACHI CS125-3

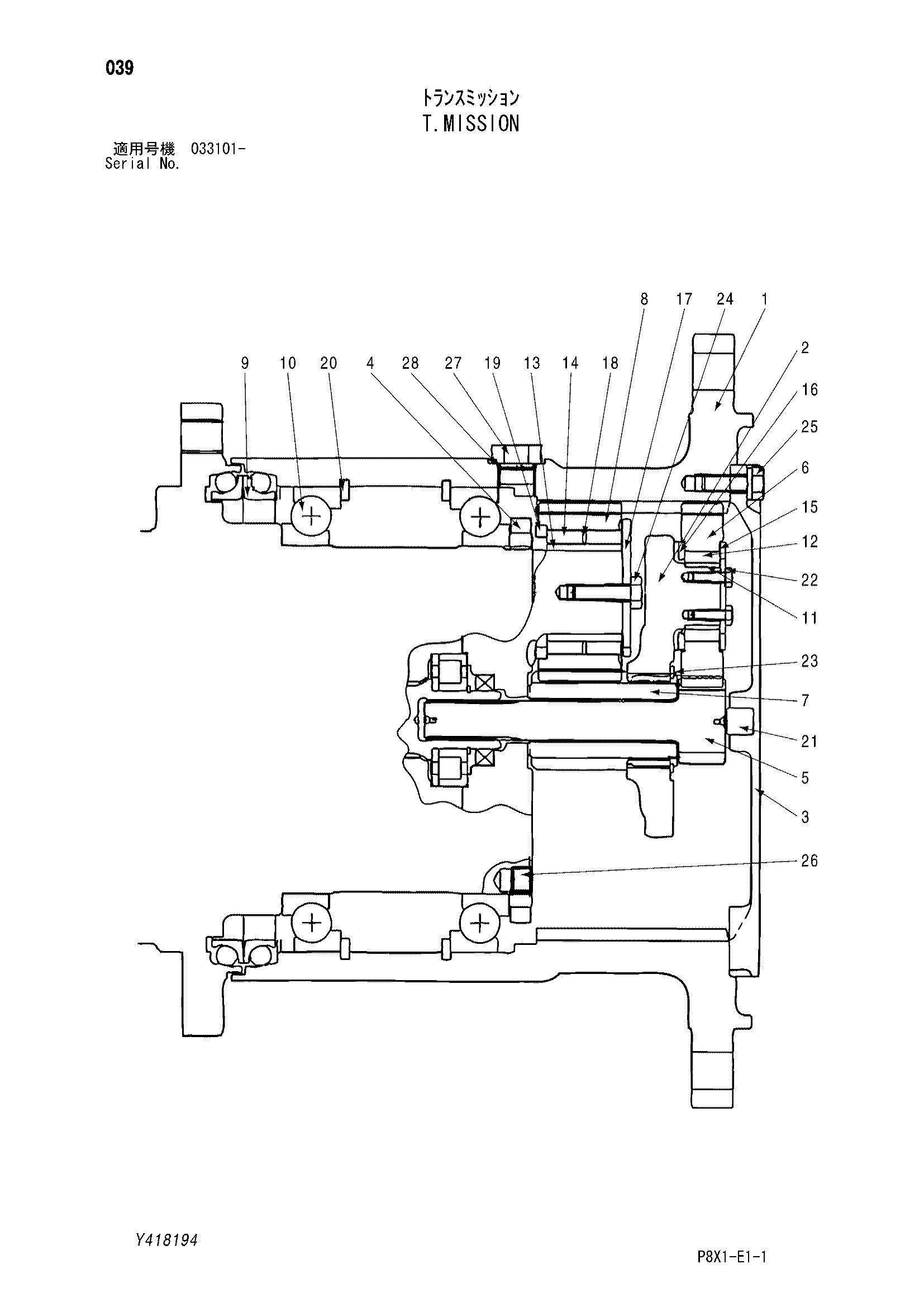

Заводская схема «Трансмиссия» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y418194 | Трансмиссия | 1 | |
| 1 | Y418197 | Коронная шестерня | 1 |
| 2 | Y418198 | Водило | 1 |
| 3 | Y418199 | Крышка передний | 1 |
| 4 | Y418200 | Гайка | 1 |
| 5 | Y418201 | Шестерня SUN (1ST) | 1 |
| 6 | Y418202 | Шестерня планетарй (1ST) | 2 |
| 7 | Y418203 | Шестерня SUN (2ND) | 1 |
| 8 | Y418204 | Шестерня планетарй (2ND) | 3 |
| 9 | Y418205 | Комплект: уплотнение | 1 |
| 10 | Y418206 | Подшипник | 2 |
| 11 | Y418207 | Внутреннее кольцо подшипника | 2 |
| 12 | Y418208 | Каток неедле | 42 |
| 13 | Y418209 | Внутреннее кольцо подшипника | 3 |
| 14 | Y418210 | Каток неедле | 156 |
| 15 | Y418211 | Пластина ограничитель (1ST) | 2 |
| 16 | Y418212 | Проставка | 2 |
| 17 | Y418213 | Пластина ограничитель (2ND) | 3 |
| 18 | Y418214 | Шайба | 3 |
| 19 | Y418215 | Проставка | 3 |
| 20 | Y418216 | Стопорное кольцо | 2 |
| 21 | Y418217 | Ролик | 1 |
| 22 | Y418218 | Болт | 4 |
| 23 | Y418219 | Стопорное кольцо | 1 |
| 24 | Y418220 | Болт | 6 |
| 25 | Y418221 | Болт | 12 |
| 26 | Y418222 | Пробка | 2 |
| 27 | Y418223 | Пробка | 2 |
| 28 | 0130308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
