Гидролинии рабочего оборудования (2) — HITACHI CS125-3

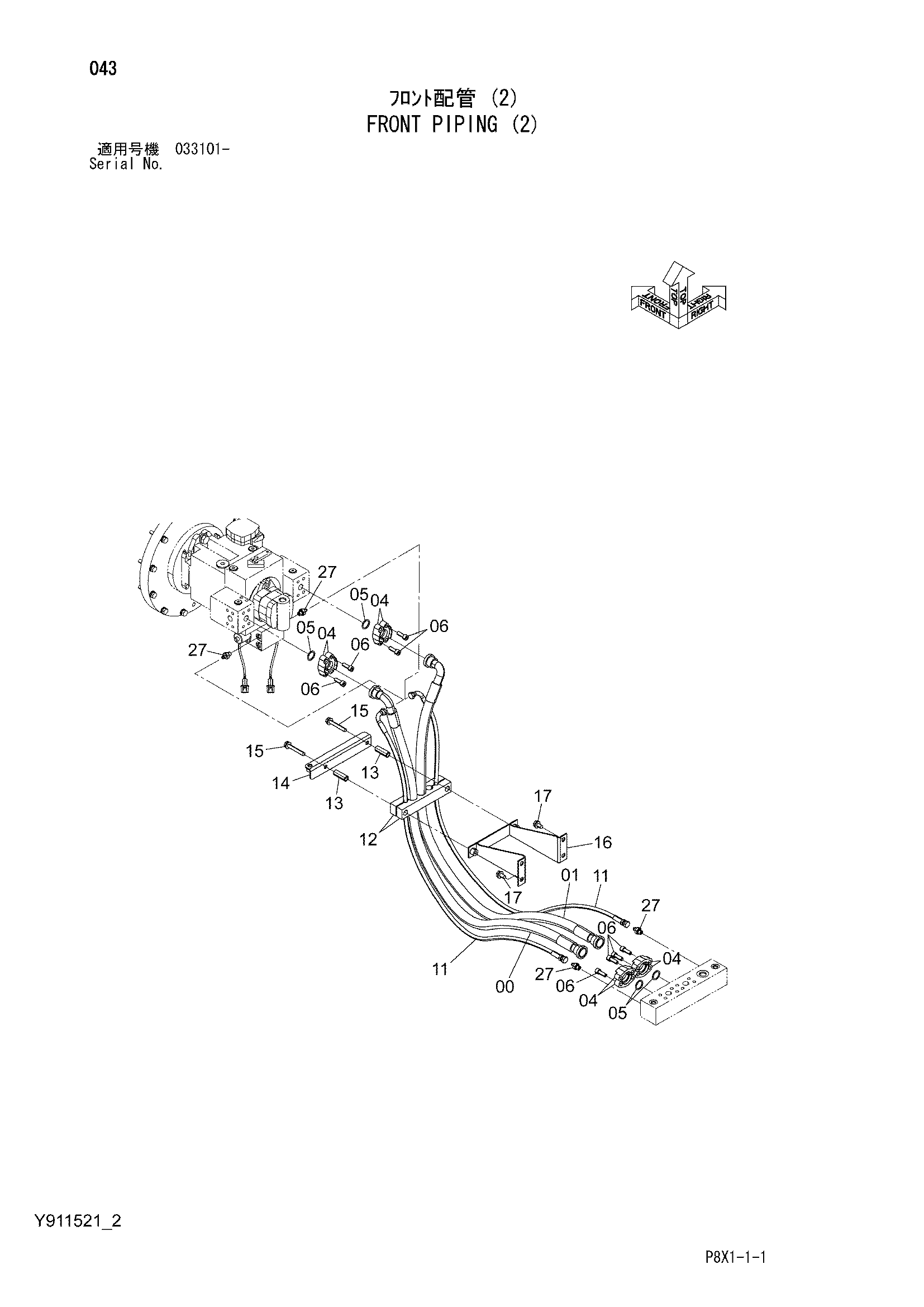

Заводская схема «Гидролинии рабочего оборудования (2)» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y404764 | Шланг | 1 |
| 01 | Y404775 | Шланг | 1 |
| 04 | 4506459 | Разъёмный фланец | 8 |
| 05 | 971489 | Уплотнительное кольцо | 4 |
| 06 | J781030 | Болт с внутренним шестигранником | 16 |
| 11 | Y417967 | Шланг | 2 |
| 12 | Y404763 | Хомут | 2 |
| 13 | Y404761 | Проставка | 2 |
| 14 | Y802859 | Кронштейн | 1 |
| 15 | J271070 | Болт с шайбой | 2 |
| 15A | J901070 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | Y800904 | Кронштейн | 1 |
| 17 | J271020 | Болт с шайбой | 4 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 27 | A852122 | Адаптер | 4 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
