Опора радиатора — HITACHI CS125-3

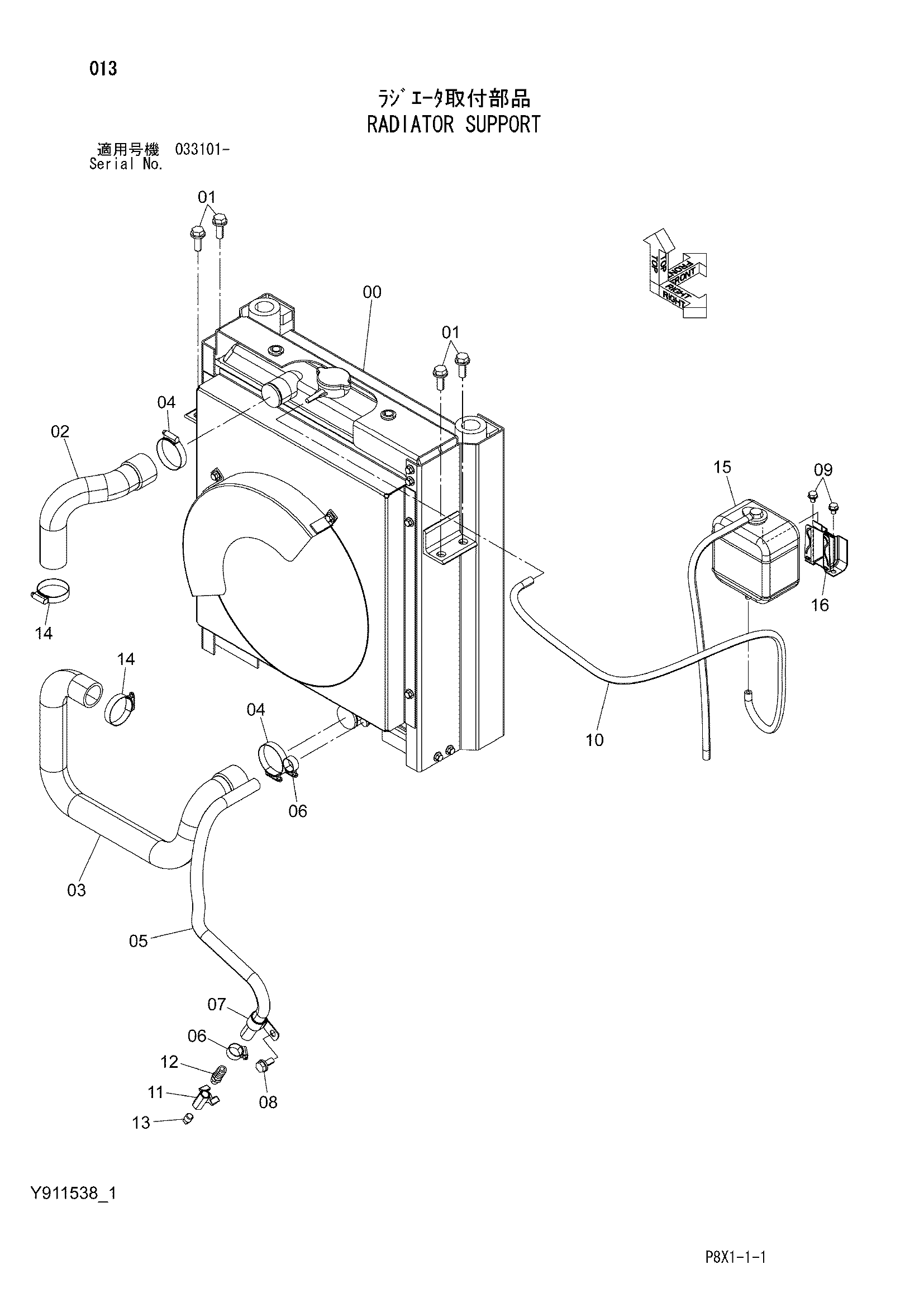

Заводская схема «Опора радиатора» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y417591 | Радиатор | 1 |
| 01 | J271235 | Болт с шайбой | 4 |
| 01A | J901235 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | Y302275 | Водяной шланг | 1 |
| 03 | Y302276 | Водяной шланг | 1 |
| 04 | 4504198 | Хомут шланга | 2 |
| 05 | Y404749 | Виниловый шланг | 1 |
| 06 | 4514699 | Хомут шланга | 2 |
| 07 | 4190277 | Зажим | 1 |
| 08 | J271025 | Болт с шайбой | 1 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J260812 | Болт с шайбой | 2 |
| 09A | J900812 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | Y404072 | Водяной шланг | 1 |
| 11 | Y406813 | Шаровой клапан | 1 |
| 12 | Y405707 | Штуцер шланг | 1 |
| 13 | 94-2022 | Пробка | 1 |
| 14 | 4505385 | Хомут шланга | 2 |
| 15 | Y417709 | Бак резервный | 1 |
| 16 | Y417710 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
