Электрооборудование (2-2) — HITACHI CS125-3

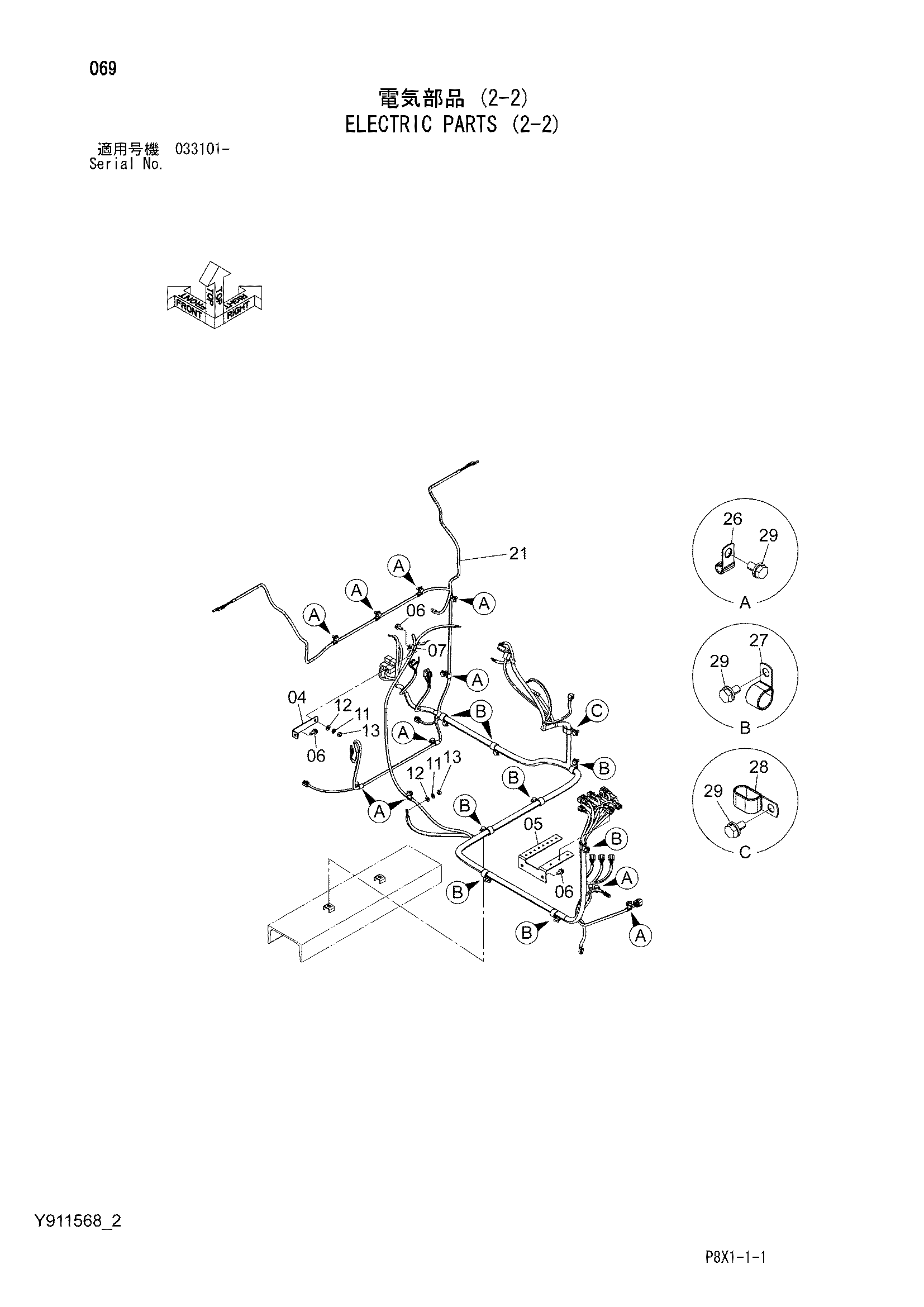

Заводская схема «Электрооборудование (2-2)» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | Y417993 | Кронштейн | 1 |
| 05 | Y302323 | Кронштейн | 1 |
| 06 | J271025 | Болт с шайбой | 4 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4192018 | Зажим | 1 |
| 11 | A590910 | Пружинная шайба | 2 |
| 12 | A590110 | Плоская шайба | 2 |
| 13 | J950010 | Гайка | 2 |
| 21 | Y200532 | Жгут проводов | 1 |
| 26 | 4190261 | Зажим | 10 |
| 27 | 4190263 | Зажим | 8 |
| 28 | 4190282 | Зажим | 1 |
| 29 | J271020 | Болт с шайбой | 19 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
