Трубопроводы системы орошения — HITACHI CS125-3

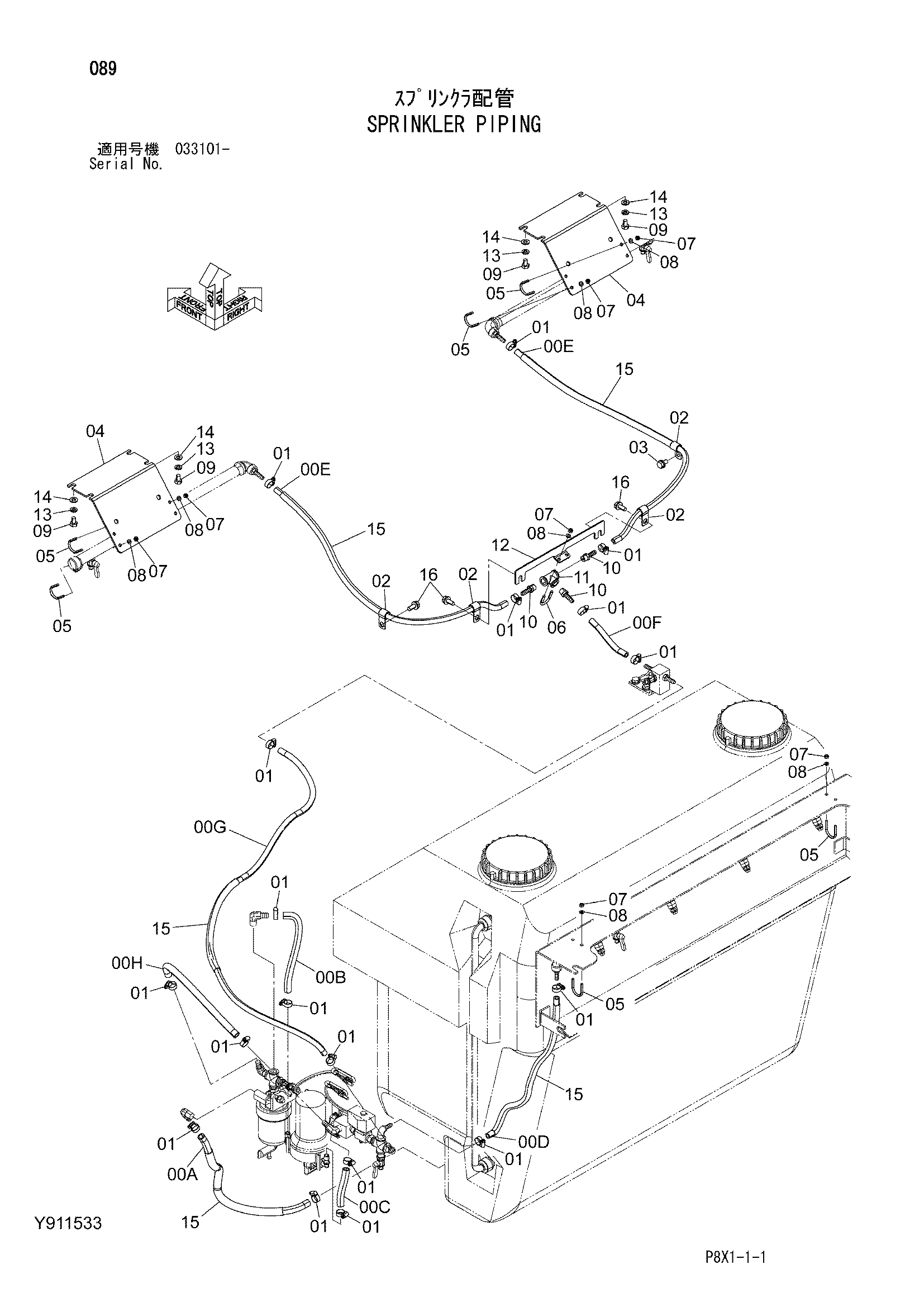

Заводская схема «Трубопроводы системы орошения» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y417742 | Виниловый шланг | 1 |
| 00A | Y414688 | Виниловый шланг | 1 |
| 00B | Y417743 | Виниловый шланг | 1 |
| 00C | Y417744 | Виниловый шланг | 1 |
| 00D | Y414691 | Виниловый шланг | 1 |
| 00E | Y414692 | Виниловый шланг | 2 |
| 00F | Y414694 | Виниловый шланг | 1 |
| 00G | Y417978 | Виниловый шланг | 1 |
| 00H | Y417979 | Виниловый шланг | 1 |
| 01 | 4514700 | Хомут шланга | 18 |
| 02 | 4190253 | Зажим | 4 |
| 03 | J271020 | Болт с шайбой | 1 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | Y300739 | Кронштейн | 2 |
| 05 | Y401841 | U-образный болт | 6 |
| 06 | Y401840 | U-образный болт | 1 |
| 07 | M500605 | Гайка | 14 |
| 08 | A590906 | Пружинная шайба | 14 |
| 09 | J901016 | Болт | 8 |
| 10 | Y402305 | Штуцер шланг | 3 |
| 11 | J70483 | Тройник | 1 |
| 12 | Y300744 | Кронштейн | 1 |
| 13 | A590910 | Пружинная шайба | 8 |
| 14 | A590110 | Плоская шайба | 8 |
| 15 | 4327293 | Защитный кожух | 5 |
| 16 | J271025 | Болт с шайбой | 3 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
