Дасх плата — HITACHI CS125-3

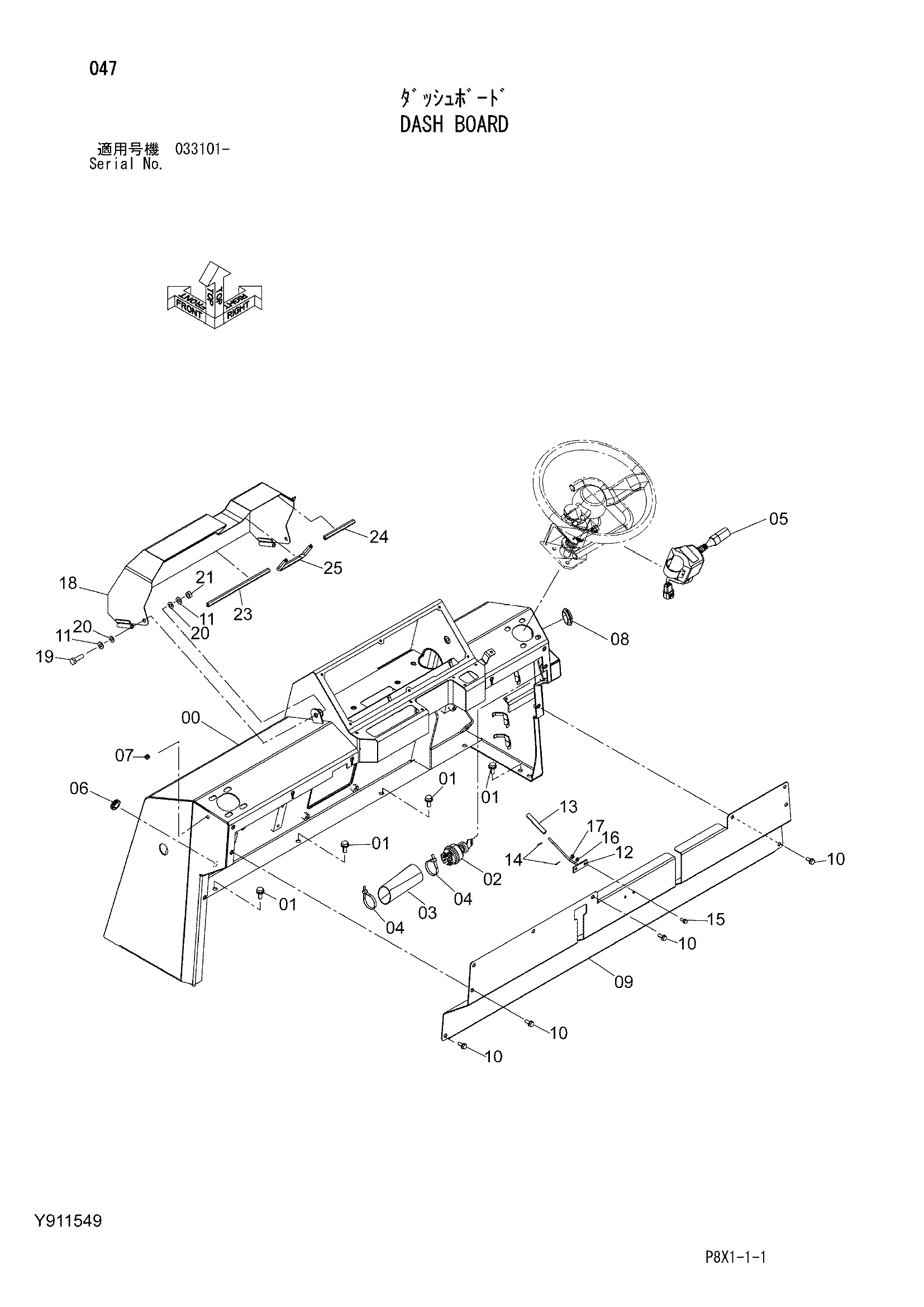

Заводская схема «Дасх плата» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y500365 | Приборная панель | 1 |
| 01 | J271025 | Болт с шайбой | 9 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | Y405123 | Резиновая прокладка | 1 |
| 04 | 4055312 | Ленточный зажим | 2 |
| 05 | Y409360 | Выключатель | 1 |
| 06 | 4172354 | Резиновая втулка | 1 |
| 07 | 4130494 | Резиновая втулка | 1 |
| 08 | 4276215 | Резиновая втулка | 1 |
| 09 | Y302285 | Крышка | 1 |
| 10 | J260820 | Болт с шайбой | 9 |
| 10A | J900820 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 11 | A590110 | Плоская шайба | 4 |
| 12 | Y970354 | Направляющая | 1 |
| 13 | Y404989 | Резиновый шланг | 1 |
| 14 | 4022695 | Стопорный палец | 2 |
| 15 | J260616 | Болт с шайбой | 2 |
| 15A | J900616 | Болт | 1 |
| 15B | A590106 | Плоская шайба | 1 |
| 16 | A590906 | Пружинная шайба | 2 |
| 17 | M500605 | Гайка | 2 |
| 18 | Y600638 | Крышка | 1 |
| 19 | J901035 | Болт | 2 |
| 20 | Y407272 | Тарельчатая пружина | 4 |
| 21 | J950010 | Гайка | 2 |
| 23 | Y417986 | Резиновое уплотнение | 1 |
| 24 | Y417987 | Резиновое уплотнение | 1 |
| 25 | Y417988 | Резиновое уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
