Топливный бак — HITACHI CS125-3

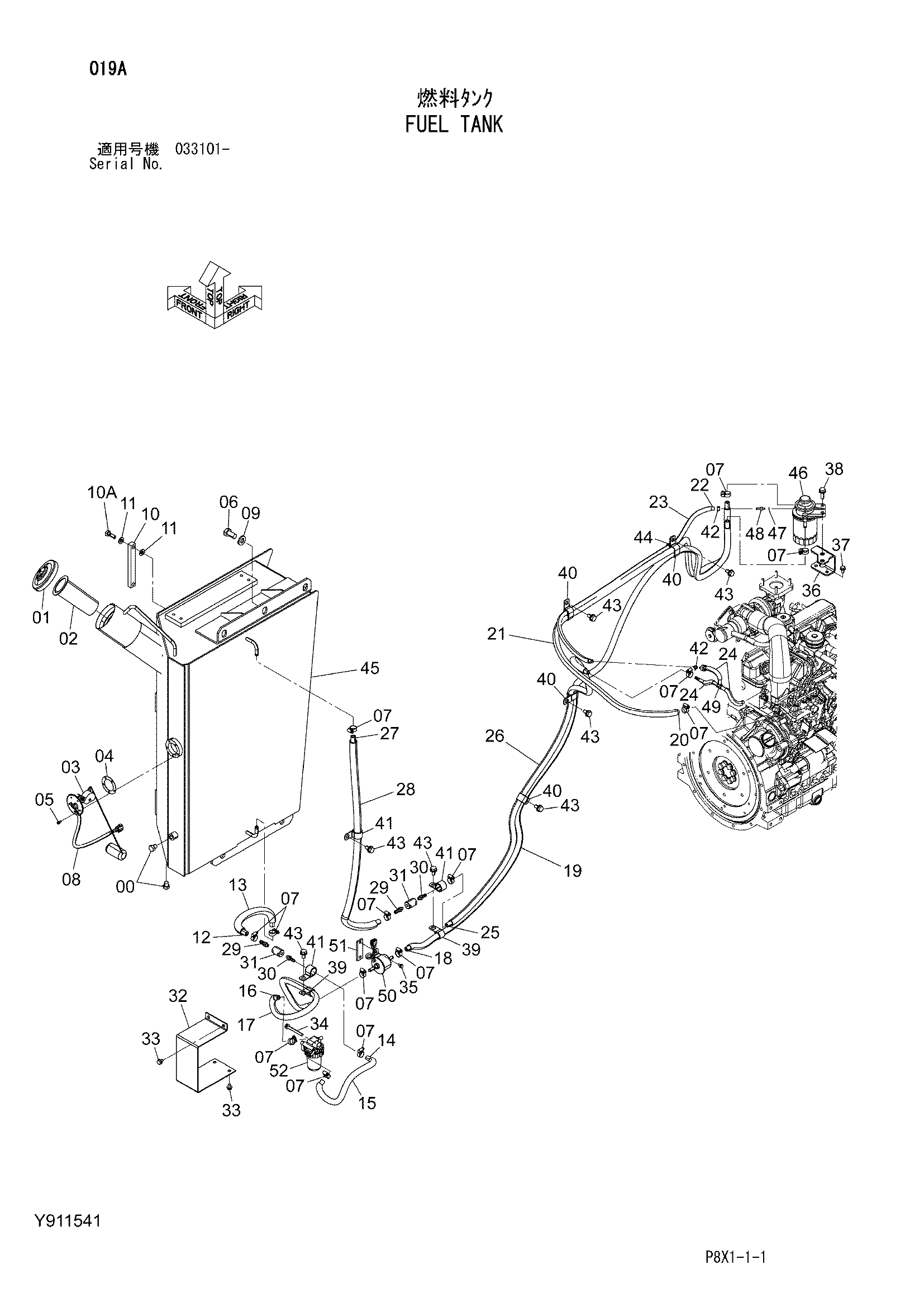

Заводская схема «Топливный бак» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 446536 | Пробка | 2 |
| 01 | 4361638 | Колпачок | 1 |
| 02 | 4121496 | Фильтр | 1 |
| 03 | 4257128 | Поплавок | 1 |
| 04 | 4269607 | Манжета | 1 |
| 05 | J450510 | Винт с шайбой | 5 |
| 07 | 4514700 | Хомут шланга | 14 |
| 08 | 4344477 | Трубка корругатед | 1 |
| 09 | J222016 | Шайба | 5 |
| 10 | 8053499 | Указатель уровня | 1 |
| 10A | 4100967 | Болт | 2 |
| 11 | 449558 | Уплотнительная шайба | 4 |
| 12 | Y417762 | Топливный шланг | 1 |
| 13 | Y417763 | Трубка | 1 |
| 14 | Y417758 | Топливный шланг | 1 |
| 15 | Y417759 | Трубка | 1 |
| 16 | Y417756 | Топливный шланг | 1 |
| 17 | Y417757 | Трубка | 1 |
| 18 | Y417960 | Топливный шланг | 1 |
| 19 | Y417961 | Трубка | 1 |
| 20 | Y417962 | Топливный шланг | 1 |
| 21 | Y417963 | Трубка | 1 |
| 22 | Y417964 | Топливный шланг | 1 |
| 23 | Y417965 | Трубка | 1 |
| 24 | Y417776 | Трубка корругатед | 3 |
| 25 | Y417760 | Топливный шланг | 1 |
| 26 | Y417761 | Трубка | 1 |
| 27 | Y417764 | Топливный шланг | 1 |
| 28 | Y417765 | Трубка | 1 |
| 29 | Y417766 | Соединение шланг | 2 |
| 30 | Y417767 | Соединение шланг | 2 |
| 31 | Y417733 | Разъём | 2 |
| 32 | Y417734 | Крышка | 1 |
| 33 | J260812 | Болт с шайбой | 4 |
| 33A | J900812 | Болт | 1 |
| 33B | A590108 | Плоская шайба | 1 |
| 34 | J260870 | Болт с шайбой | 1 |
| 34A | J900870 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 35 | J260612 | Болт с шайбой | 2 |
| 35A | J900612 | Болт | 1 |
| 35B | A590106 | Плоская шайба | 1 |
| 36 | Y802852 | Кронштейн фильтр | 1 |
| 37 | J260816 | Болт с шайбой | 2 |
| 37A | J900816 | Болт | 1 |
| 37B | A590108 | Плоская шайба | 1 |
| 38 | J271030 | Болт с шайбой | 2 |
| 38A | J901030 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | 4190274 | Зажим | 2 |
| 40 | 4190282 | Зажим | 4 |
| 41 | 4190263 | Зажим | 3 |
| 42 | 4394363 | Хомут шланга | 2 |
| 43 | J271020 | Болт с шайбой | 7 |
| 43A | J901020 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | 4190275 | Зажим | 1 |
| 45 | Y600146 | Топливный бак | 1 |
| 46 | Y417701 | Топливный фильтр | 1 |
| 46A | Y417702 | Фильтрующий элемент | 1 |
| 47 | Y417707 | Манжета | 1 |
| 48 | Y417711 | Штуцер | 1 |
| 49 | Y417712 | Трубка | 1 |
| 50 | 4647138 | Насос | 1 |
| 51 | Y415353 | Резиновая прокладка | 1 |
| 52 | Y417708 | Сепаратор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
