Электрооборудование (1) — HITACHI CS125-3

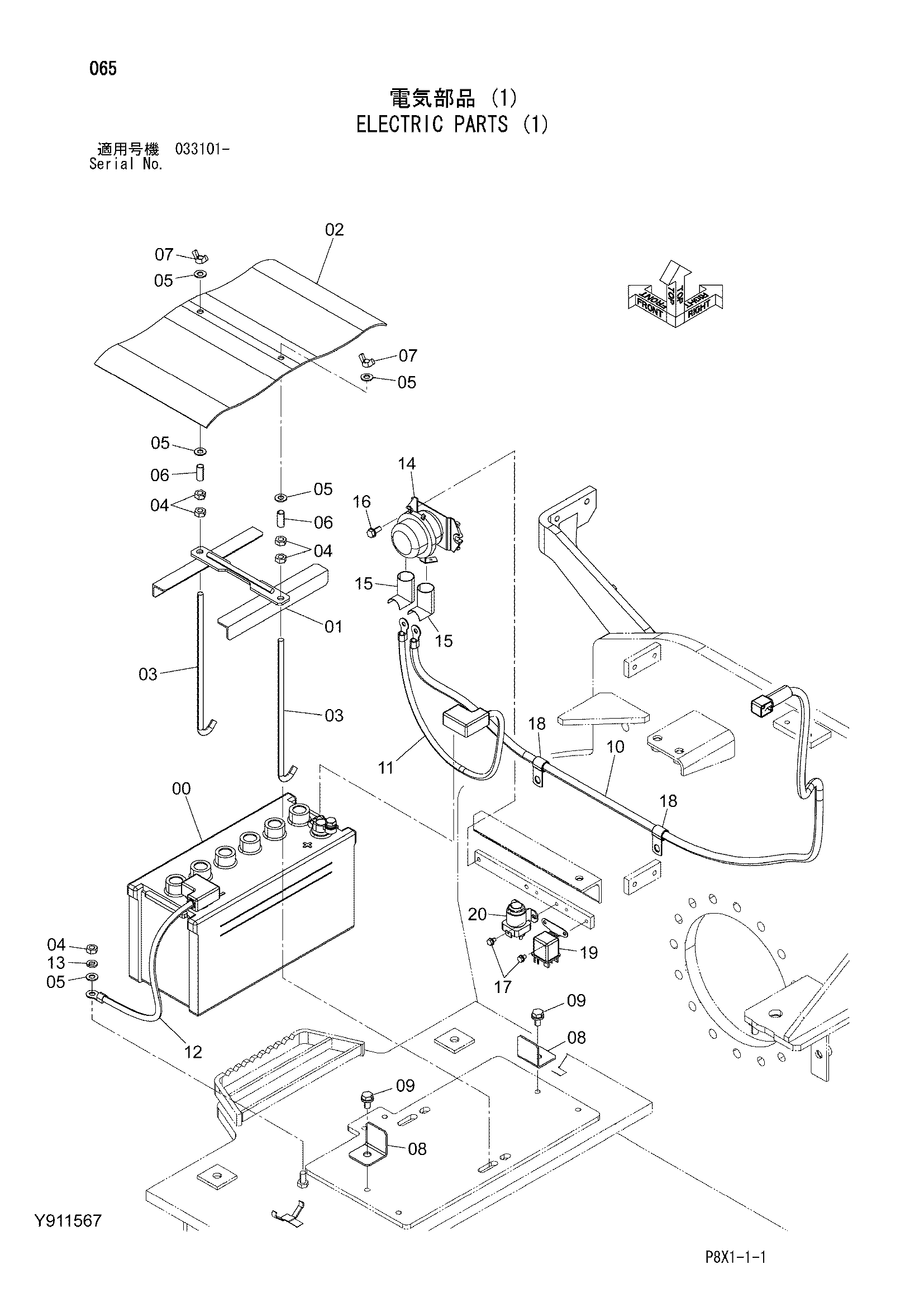

Заводская схема «Электрооборудование (1)» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4628452 | Аккумулятор | 1 |
| 01 | 8100266 | Кронштейн | 1 |
| 02 | Y417716 | Резиновая прокладка | 1 |
| 03 | 4430289 | Болт крюк | 2 |
| 04 | J950010 | Гайка | 5 |
| 05 | A590110 | Плоская шайба | 5 |
| 06 | 4627469 | Проставка | 2 |
| 07 | M570010 | Гайка винг | 2 |
| 08 | 4634964 | Кронштейн | 2 |
| 09 | J271020 | Болт с шайбой | 2 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | Y417773 | Жгут проводов | 1 |
| 11 | Y417774 | Жгут проводов | 1 |
| 12 | Y417775 | Жгут проводов | 1 |
| 13 | A590910 | Пружинная шайба | 1 |
| 14 | 4249775 | Реле аккумулятор | 1 |
| 15 | Y405122 | Трубка корругатед | 2 |
| 16 | J260820 | Болт с шайбой | 2 |
| 16A | J900820 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | J260610 | Болт с шайбой | 4 |
| 17A | J900610 | Болт | 1 |
| 17B | A590106 | Плоская шайба | 1 |
| 18 | 4190275 | Зажим | 2 |
| 19 | Y417704 | Реле | 1 |
| 20 | Y417706 | Реле | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
