Рулевое устройство — HITACHI CS125-3

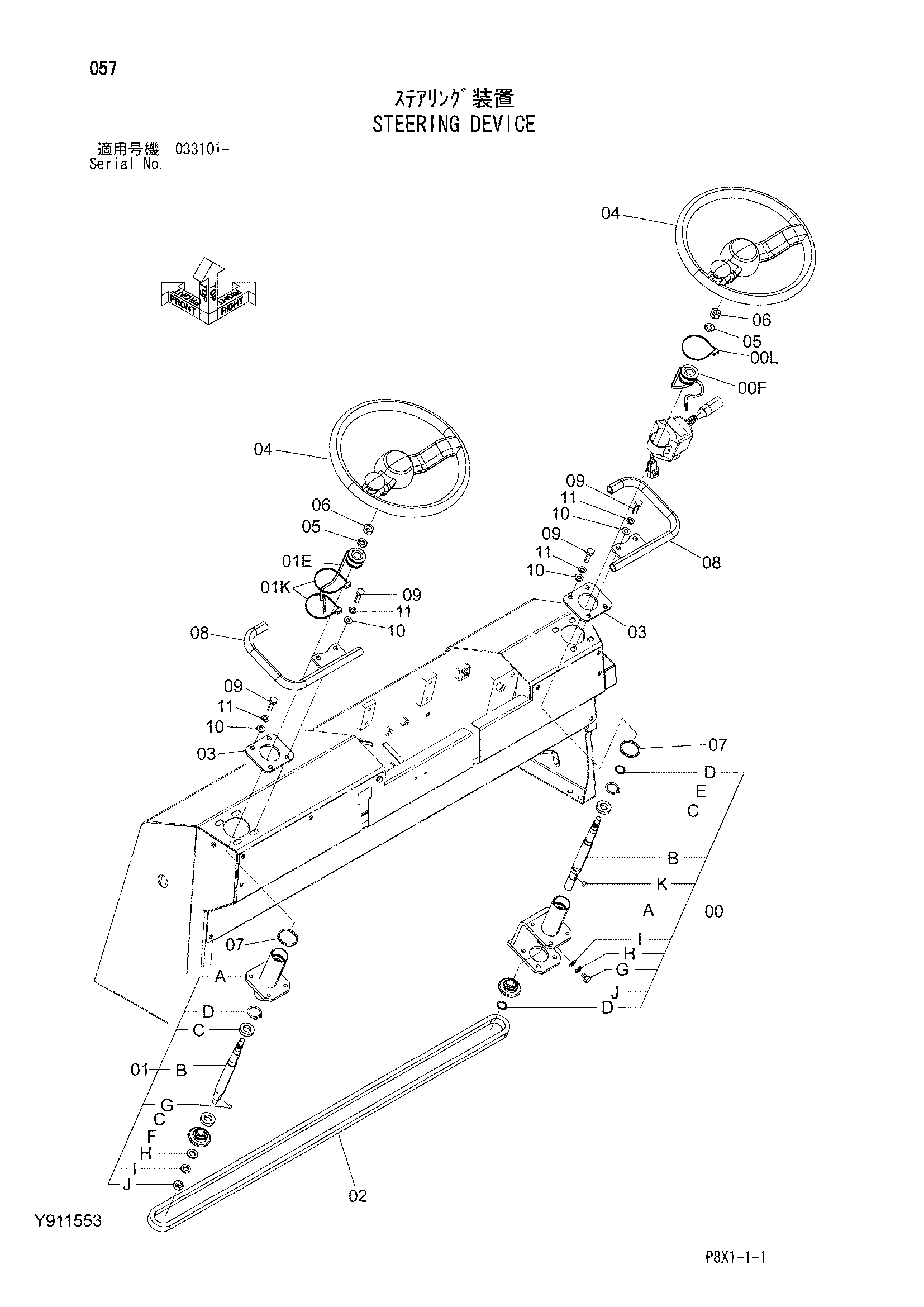

Заводская схема «Рулевое устройство» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y417597 | Колумн рулевое управление | 1 |
| 00A | Y700347 | Колумн | 1 |
| 00B | Y302270 | Вал | 1 |
| 00C | 4280347 | Подшипник шарик | 1 |
| 00D | 959500 | Стопорное кольцо | 2 |
| 00E | 4144244 | Стопорное кольцо | 1 |
| 00F | 4280348 | Втулка | 1 |
| 00G | 4280350 | Болт ограничитель | 1 |
| 00H | A590910 | Пружинная шайба | 1 |
| 00I | A590110 | Плоская шайба | 1 |
| 00J | Y402598 | Звёздочка | 1 |
| 00K | Y402641 | Шпонка | 1 |
| 00L | 4055312 | Ленточный зажим | 1 |
| 01 | Y417598 | Колумн рулевое управление | 1 |
| 01A | Y800887 | Колумн | 1 |
| 01B | Y302271 | Вал | 1 |
| 01C | 4280347 | Подшипник шарик | 2 |
| 01D | 4144244 | Стопорное кольцо | 2 |
| 01E | 4280348 | Втулка | 1 |
| 01F | Y402598 | Звёздочка | 1 |
| 01G | Y402641 | Шпонка | 1 |
| 01H | A590114 | Плоская шайба | 1 |
| 01I | A590914 | Пружинная шайба | 1 |
| 01J | J952014 | Гайка | 1 |
| 01K | 4055312 | Ленточный зажим | 2 |
| 02 | Y404920 | Цепь | 1 |
| 03 | Y404907 | Крышка | 2 |
| 04 | Y417194 | Колесо рулевое управление | 2 |
| 05 | A590914 | Пружинная шайба | 2 |
| 06 | J952014 | Гайка | 2 |
| 07 | Y404981 | Уплотнение | 2 |
| 08 | Y802816 | Поручень | 2 |
| 09 | J901035 | Болт | 8 |
| 10 | A590110 | Плоская шайба | 8 |
| 11 | A590910 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
