Глушитель — HITACHI CS125-3

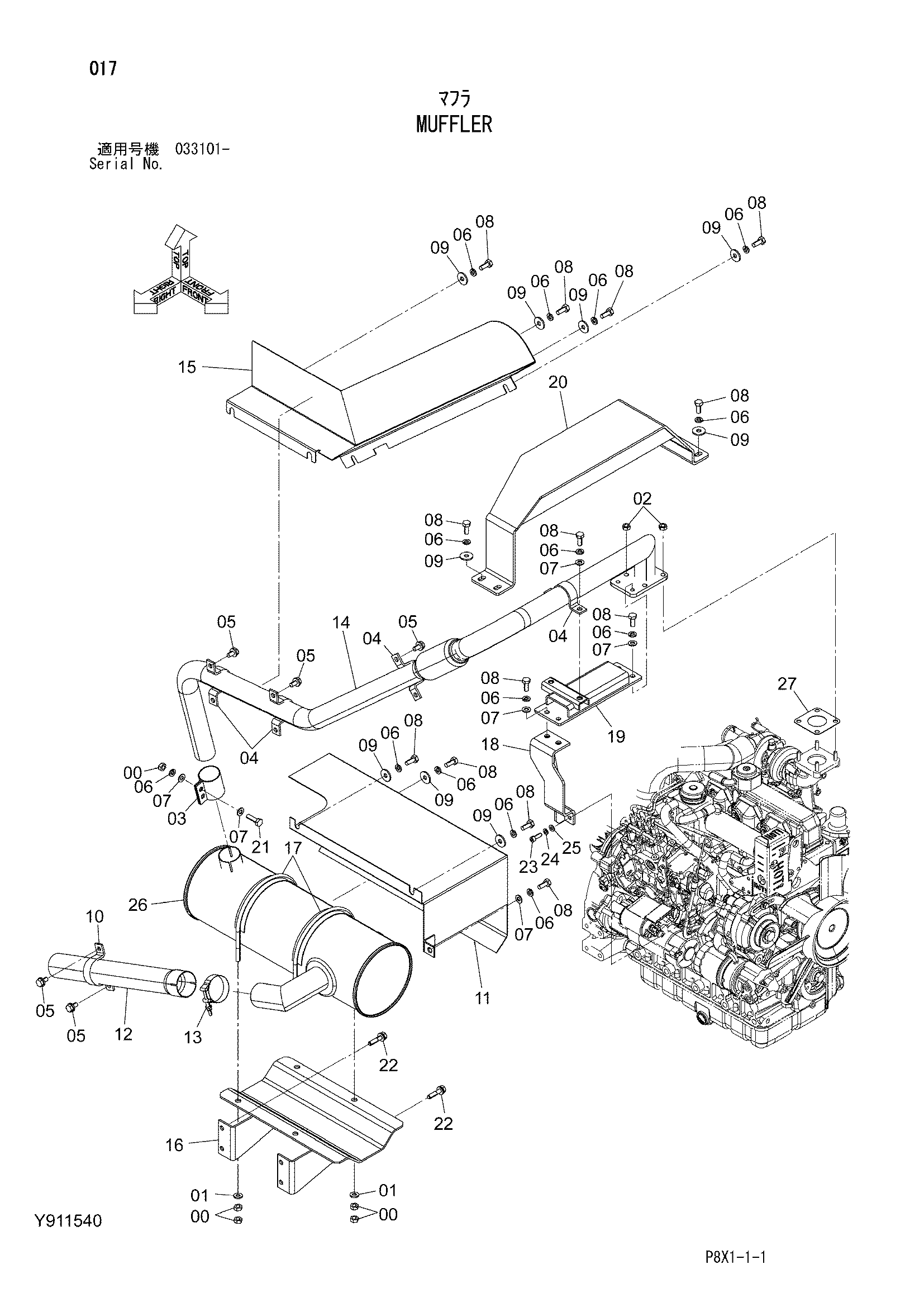

Заводская схема «Глушитель» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J950010 | Гайка | 10 |
| 01 | J222010 | Шайба | 4 |
| 02 | 4045246 | U-образная гайка | 4 |
| 03 | 4108754 | Хомут | 1 |
| 04 | Y417688 | Хомут трубки | 4 |
| 05 | J271020 | Болт с шайбой | 8 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | A590910 | Пружинная шайба | 20 |
| 07 | A590110 | Плоская шайба | 11 |
| 08 | J901025 | Болт | 18 |
| 09 | J217083 | Шайба | 11 |
| 10 | 4053865 | Хомут трубки | 1 |
| 11 | Y802806 | Крышка | 1 |
| 12 | Y417687 | Выпускная труба | 1 |
| 13 | 4285235 | Хомут шланга | 1 |
| 14 | Y701189 | Выпускная труба | 1 |
| 15 | Y701187 | Крышка | 1 |
| 16 | Y701190 | Кронштейн | 1 |
| 17 | Y802808 | U-образный болт | 2 |
| 18 | Y802851 | Кронштейн | 1 |
| 19 | Y802879 | Кронштейн | 1 |
| 20 | Y802880 | Крышка | 1 |
| 21 | J901035 | Болт | 2 |
| 22 | J021045 | Болт с шайбой | 4 |
| 23 | J780825 | Болт с внутренним шестигранником | 2 |
| 24 | A590908 | Пружинная шайба | 2 |
| 25 | A590108 | Плоская шайба | 2 |
| 26 | Y417593 | Муффер | 1 |
| 27 | Y417700 | Прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
