Гате блокировка — HITACHI CS125-3

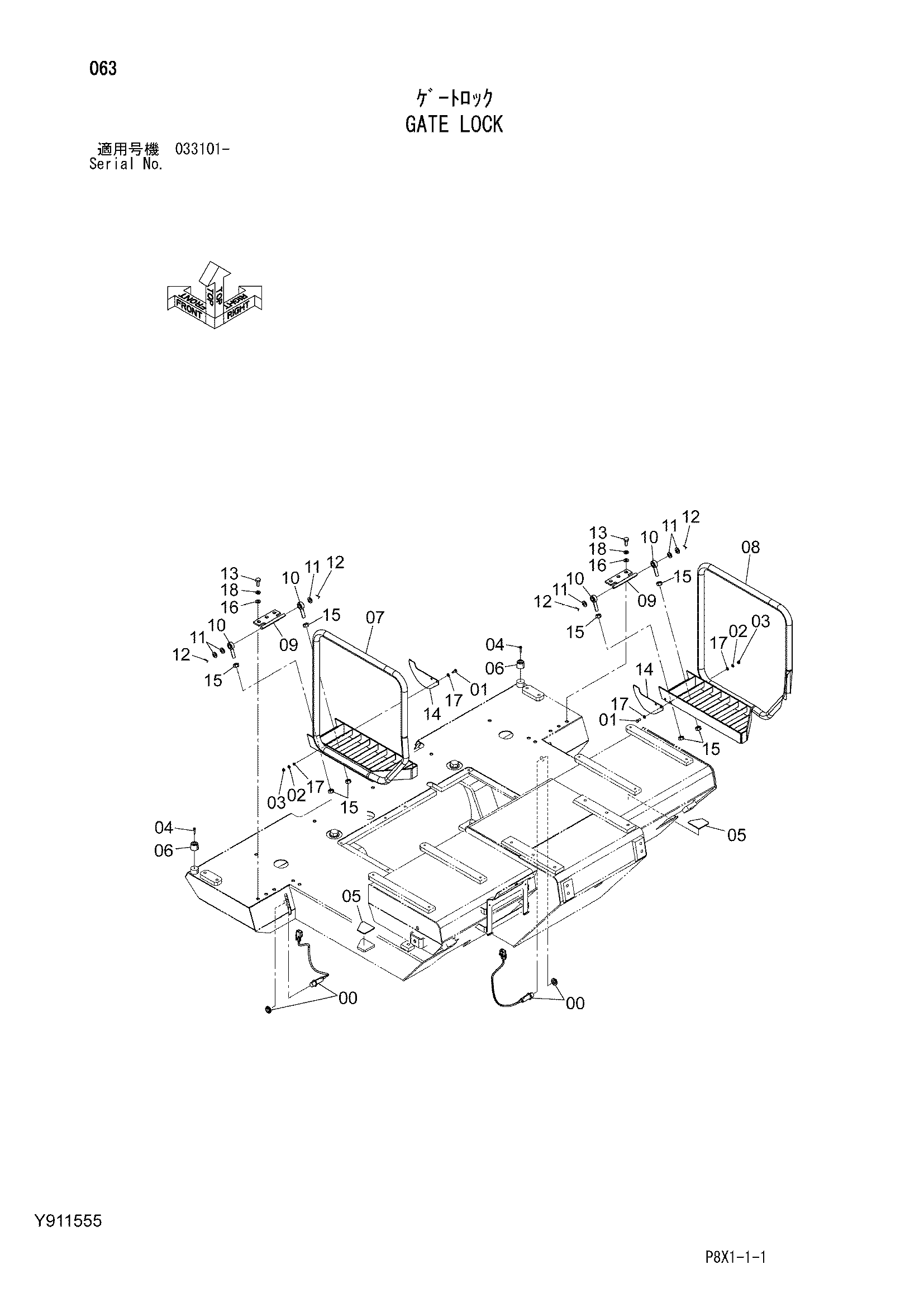

Заводская схема «Гате блокировка» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y404754 | Выключатель | 2 |
| 01 | J900616 | Болт | 4 |
| 02 | A590906 | Пружинная шайба | 4 |
| 03 | M500605 | Гайка | 4 |
| 04 | J450525 | Винт с шайбой | 2 |
| 05 | Y404758 | Резиновая прокладка | 2 |
| 06 | Y409163 | Резиновая подушка | 2 |
| 07 | Y802093 | Гате | 1 |
| 08 | Y802094 | Гате | 1 |
| 09 | Y971379 | Направляющая | 2 |
| 10 | Y411890 | Концевой шток | 4 |
| 11 | A590112 | Плоская шайба | 6 |
| 12 | A762020 | Шплинт | 4 |
| 13 | J901025 | Болт | 6 |
| 14 | Y417902 | Пластина | 2 |
| 15 | J950012 | Гайка | 8 |
| 16 | A590110 | Плоская шайба | 6 |
| 17 | A590106 | Плоская шайба | 8 |
| 18 | A590910 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
