Детали пола — HITACHI CS125-3

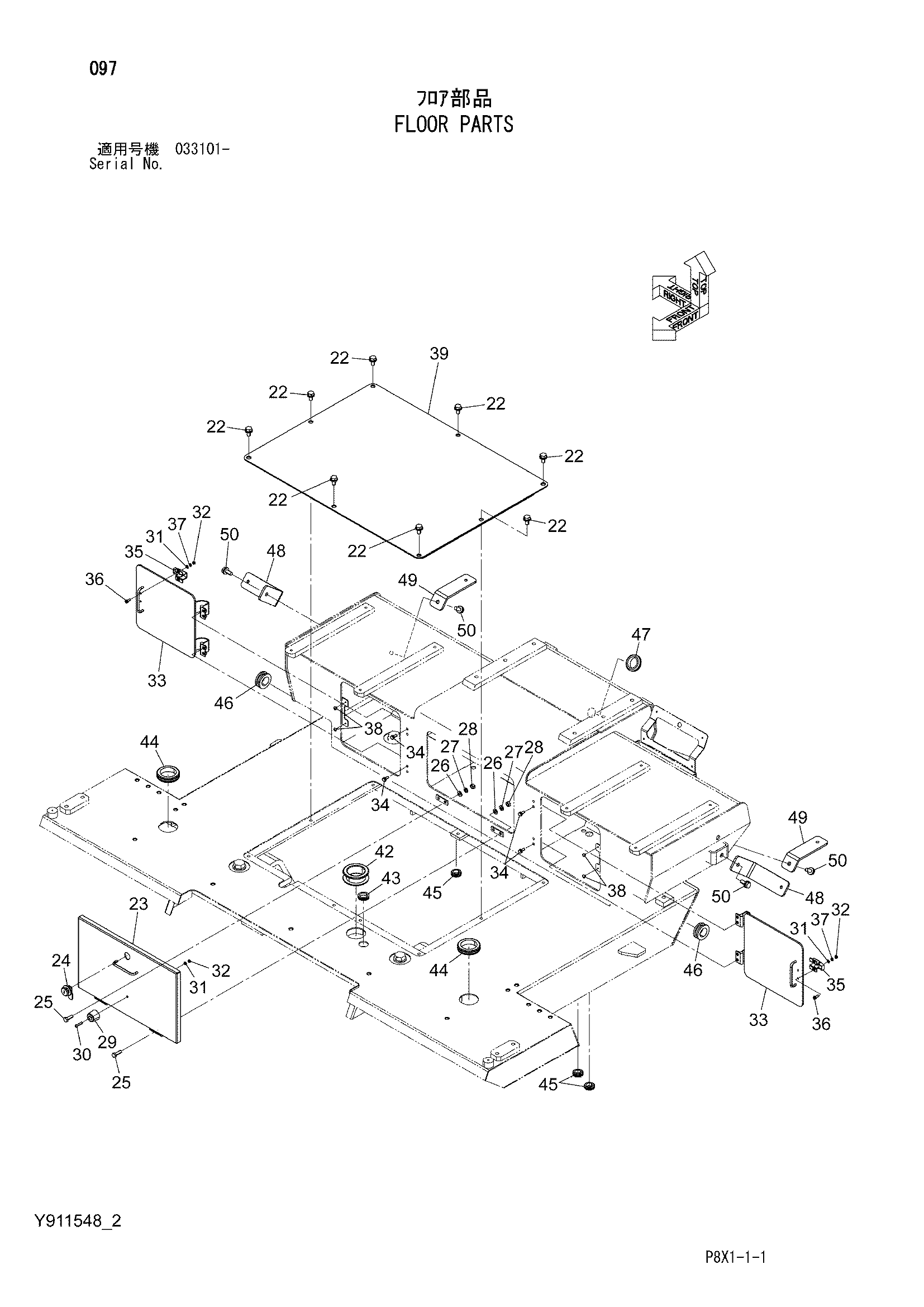

Заводская схема «Детали пола» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 22 | J271020 | Болт с шайбой | 8 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | Y701197 | Крышка | 1 |
| 24 | 4363359 | Замок | 1 |
| 25 | J900825 | Болт | 4 |
| 26 | A590108 | Плоская шайба | 4 |
| 27 | A590908 | Пружинная шайба | 4 |
| 28 | M500807 | Гайка | 4 |
| 29 | Y409163 | Резиновая подушка | 1 |
| 30 | M430525 | Винт | 1 |
| 31 | A590105 | Плоская шайба | 5 |
| 32 | M500504 | Гайка | 5 |
| 33 | Y802812 | Крышка | 2 |
| 34 | J260616 | Болт с шайбой | 8 |
| 34A | J900616 | Болт | 1 |
| 34B | A590106 | Плоская шайба | 1 |
| 35 | Y402628 | Раткх | 2 |
| 36 | J460516 | Винт с шайбой | 4 |
| 37 | A590905 | Пружинная шайба | 4 |
| 38 | Y404556 | Резиновая подушка | 4 |
| 39 | Y802817 | Крышка | 1 |
| 42 | 4338858 | Резиновая втулка | 1 |
| 43 | 4274544 | Резиновая втулка | 1 |
| 44 | 4207839 | Резиновая втулка | 2 |
| 45 | 94-2816 | Резиновая втулка | 3 |
| 46 | 4279257 | Резиновая втулка | 2 |
| 47 | 4184582 | Резиновая втулка | 1 |
| 48 | Y417910 | Кронштейн | 2 |
| 49 | Y417911 | Кронштейн | 2 |
| 50 | J271025 | Болт с шайбой | 4 |
| 50A | J901025 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
