Трансмиссия — HITACHI CS125-3

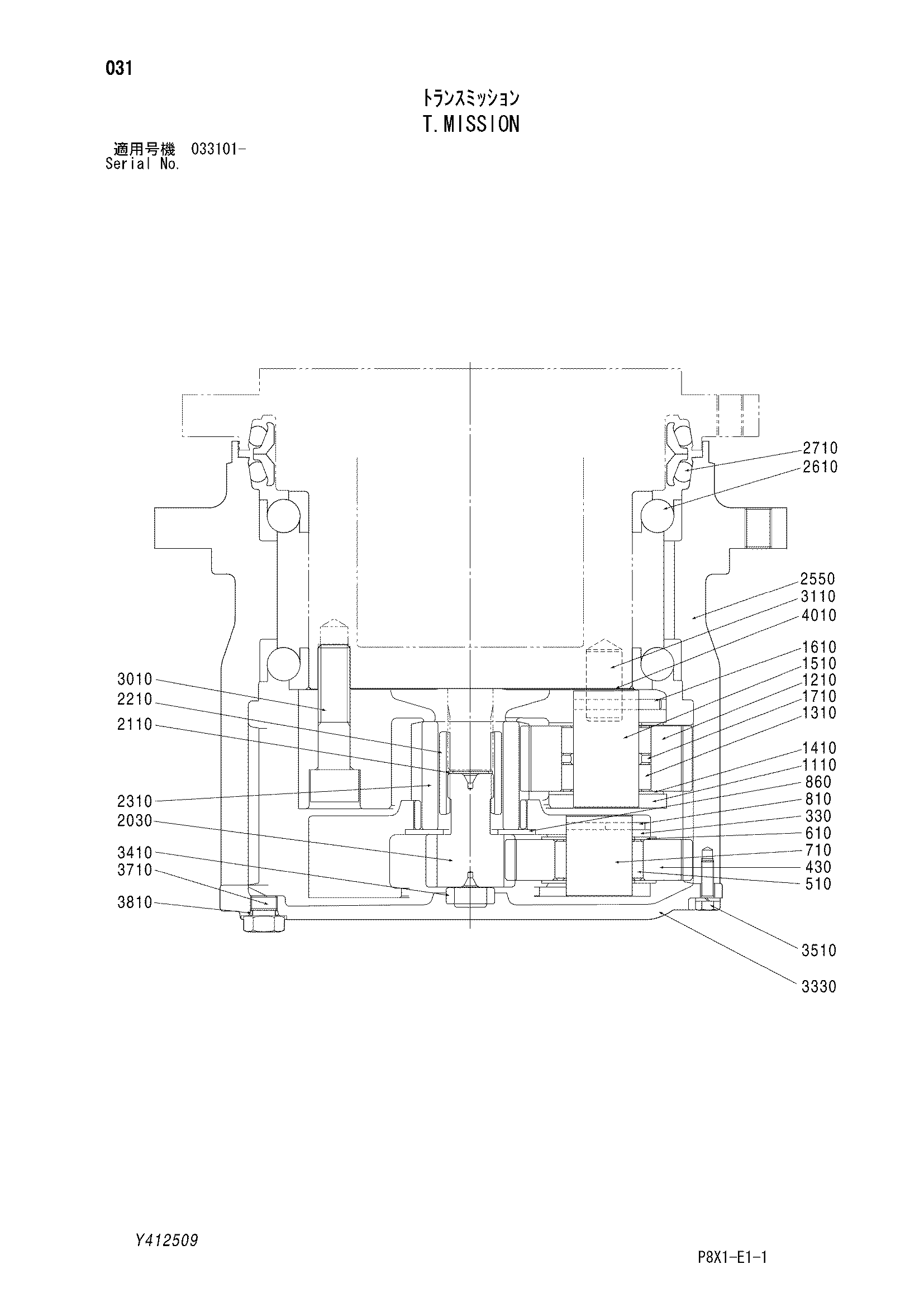

Заводская схема «Трансмиссия» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y412509 | Трансмиссия | 1 | |
| 330 | Y408139 | Водило | 1 |
| 430 | Y408140 | Планетарная шестерня | 2 |
| 510 | Y408141 | Игольчатый подшипник | 42 |
| 610 | Y408142 | Упорная шайба | 4 |
| 710 | Y408611 | Палец | 2 |
| 810 | Y408143 | Пружинный штифт | 2 |
| 860 | Y408144 | Упорная шайба | 1 |
| 1110 | Y408145 | Водило | 1 |
| 1210 | Y408146 | Планетарная шестерня | 3 |
| 1310 | Y408147 | Игольчатый подшипник | 126 |
| 1410 | Y408142 | Упорная шайба | 6 |
| 1510 | Y408148 | Палец | 3 |
| 1610 | Y408149 | Пружинный штифт | 3 |
| 1710 | Y408150 | Втулка | 3 |
| 2030 | Y408151 | Солнечная шестерня | 1 |
| 2110 | Y408152 | Стопорное кольцо | 1 |
| 2210 | Y408153 | Муфта | 1 |
| 2310 | Y408154 | Солнечная шестерня | 1 |
| 2550 | Y408155 | Корпус | 1 |
| 2610 | Y408156 | Подшипник | 2 |
| 2710 | Y408157 | Комплект уплотнений | 1 |
| 3010 | Y408158 | Болт соккт | 3 |
| 3110 | Y408159 | Установочный штифт | 3 |
| 3330 | Y406823 | Крышка | 1 |
| 3410 | Y406824 | Втулка | 1 |
| 3510 | Y408162 | Болт с шайбой | 12 |
| 3710 | Y406825 | Пробка | 3 |
| 3810 | Y408164 | Уплотнительное кольцо | 3 |
| 4010 | Y408165 | Комплект регулировочная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
