Нижний давление трубопроводы — HITACHI CS125-3

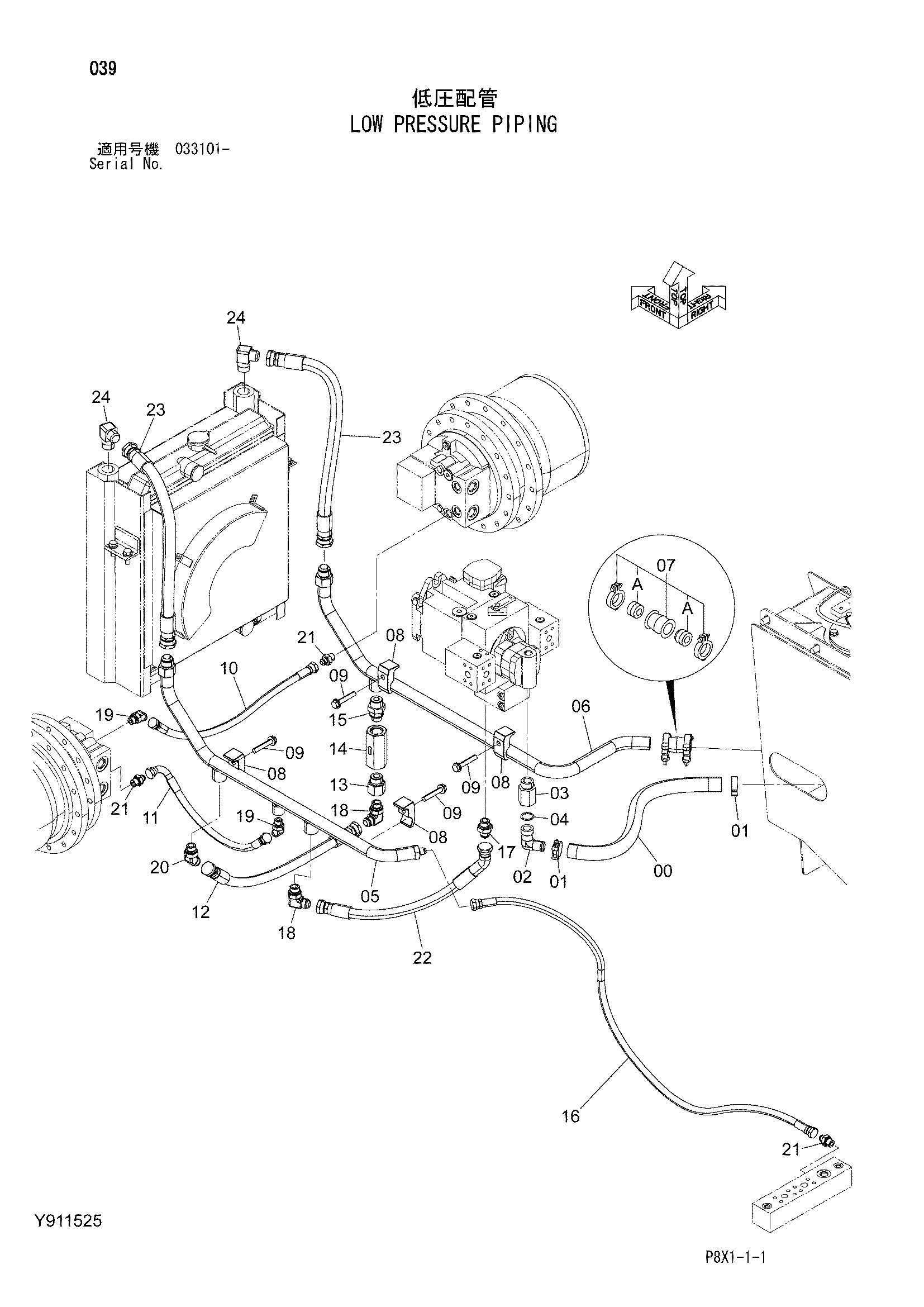

Заводская схема «Нижний давление трубопроводы» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y404892 | Резиновый шланг | 1 |
| 01 | 4296061 | Хомут шланга | 2 |
| 02 | 4276855 | Угловой штуцер | 1 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 3035972 | Адаптер | 1 |
| 04 | 4506429 | Уплотнительное кольцо | 1 |
| 05 | Y701194 | Трубка | 1 |
| 06 | Y701195 | Трубка | 1 |
| 07 | 4071213 | Муфта | 1 |
| 07A | 4196258 | Уплотнение кольцо | 2 |
| 08 | 4190127 | Хомут трубки | 4 |
| 09 | J271270 | Болт с шайбой | 4 |
| 09A | J901270 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | Y404860 | Шланг | 1 |
| 11 | 4349163 | Шланг | 1 |
| 12 | Y417736 | Шланг | 1 |
| 13 | 4263448 | Переходник S | 1 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | Y403967 | Клапан | 1 |
| 15 | 4291797 | Адаптер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 15B | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4214488 | Шланг | 1 |
| 17 | A852166 | Адаптер | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | A852366 | Угловой штуцер | 2 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | A852244 | Угловой штуцер | 2 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A852266 | Угловой штуцер | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | A852144 | Адаптер | 3 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4286800 | Шланг | 1 |
| 23 | 4358340 | Шланг | 2 |
| 24 | 4156475 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
