Передний крышка — HITACHI CS125-3

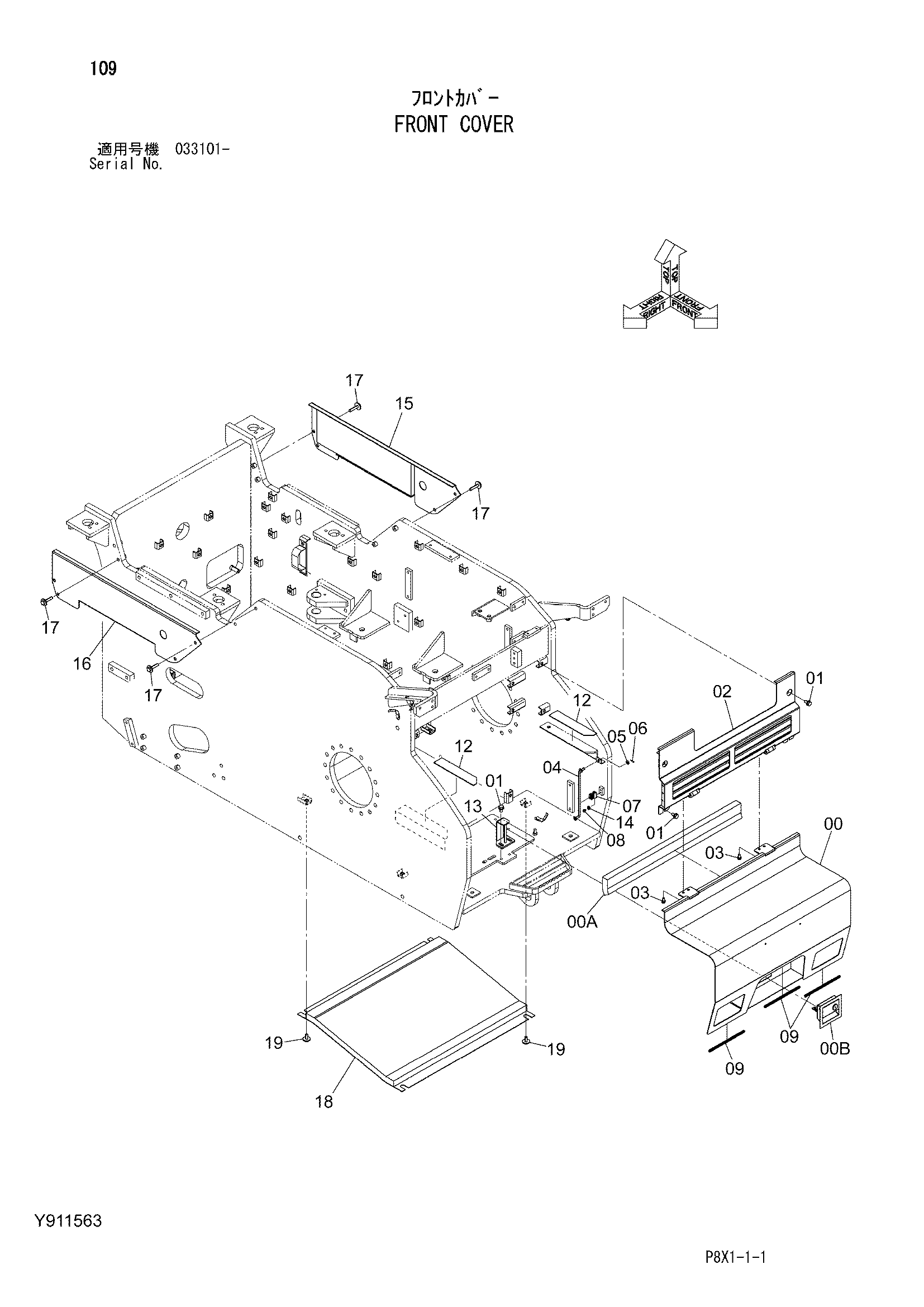

Заводская схема «Передний крышка» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y701196 | Крышка | 1 |
| 00A | Y417826 | Виброизолятор | 1 |
| 00B | 4422418 | Защёлка | 1 |
| 01 | J271020 | Болт с шайбой | 6 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | Y701206 | Крышка | 1 |
| 03 | J260816 | Болт с шайбой | 4 |
| 03A | J900816 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | Y971848 | Стойка | 1 |
| 05 | A590108 | Плоская шайба | 1 |
| 06 | A762020 | Шплинт | 1 |
| 07 | Y404921 | Замок | 1 |
| 08 | J450610 | Винт с шайбой | 2 |
| 09 | Y417980 | Трим накладка | 3 |
| 12 | Y417945 | Резиновая прокладка | 2 |
| 13 | Y802853 | Защёлка дверь | 1 |
| 14 | A590906 | Пружинная шайба | 2 |
| 15 | Y800924 | Крышка | 1 |
| 16 | Y800925 | Крышка | 1 |
| 17 | J281050 | Болт с шайбой | 8 |
| 17A | J901050 | Болт | 1 |
| 17B | 4486055 | Шайба | 1 |
| 18 | Y802959 | Крышка | 1 |
| 19 | J281025 | Болт с шайбой | 4 |
| 19A | J901025 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
