Электрооборудование (4-2) — HITACHI CS125-3

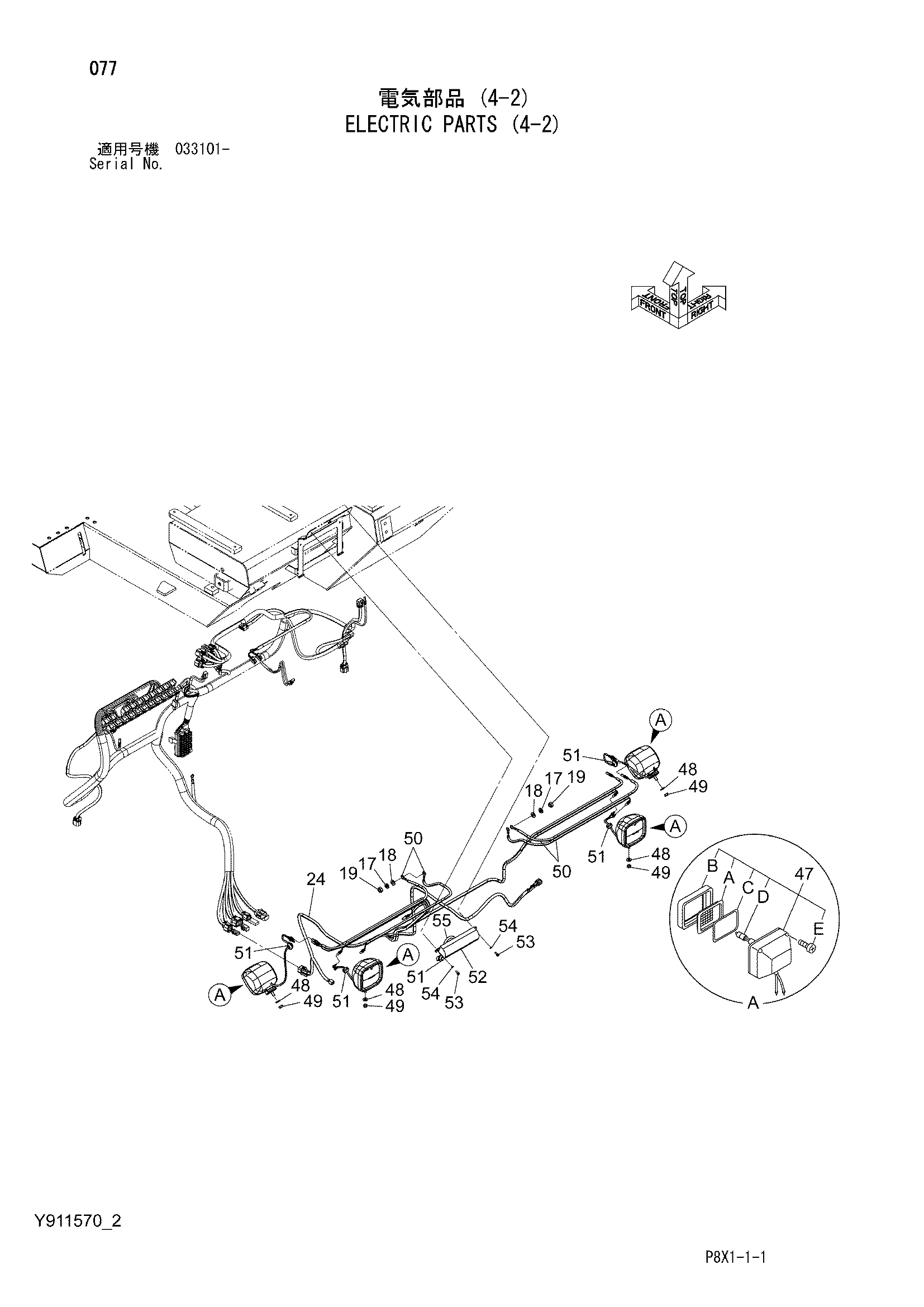

Заводская схема «Электрооборудование (4-2)» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 17 | A590910 | Пружинная шайба | 2 |
| 18 | A590110 | Плоская шайба | 2 |
| 19 | J950010 | Гайка | 2 |
| 24 | Y302289 | Жгут проводов | 1 |
| 47 | Y417671 | Фара | 4 |
| 47A | Y418226 | Рассеиватель | 1 |
| 47B | Y418227 | Обод | 1 |
| 47C | Y418228 | Гасккет | 1 |
| 47D | Y418229 | Лампа | 1 |
| 47E | Y418230 | Винт | 4 |
| 48 | J222008 | Шайба | 4 |
| 49 | J950008 | Гайка | 4 |
| 50 | Y404977 | Жгут проводов | 4 |
| 51 | 4001000 | Втулка | 5 |
| 52 | Y417676 | Фонарь | 1 |
| 52A | Y418233 | Лампа | 1 |
| 53 | J460514 | Винт с шайбой | 2 |
| 54 | Y404269 | Шайба зуб | 2 |
| 55 | Y404337 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
