Рулевая тяга — HITACHI CS125-3

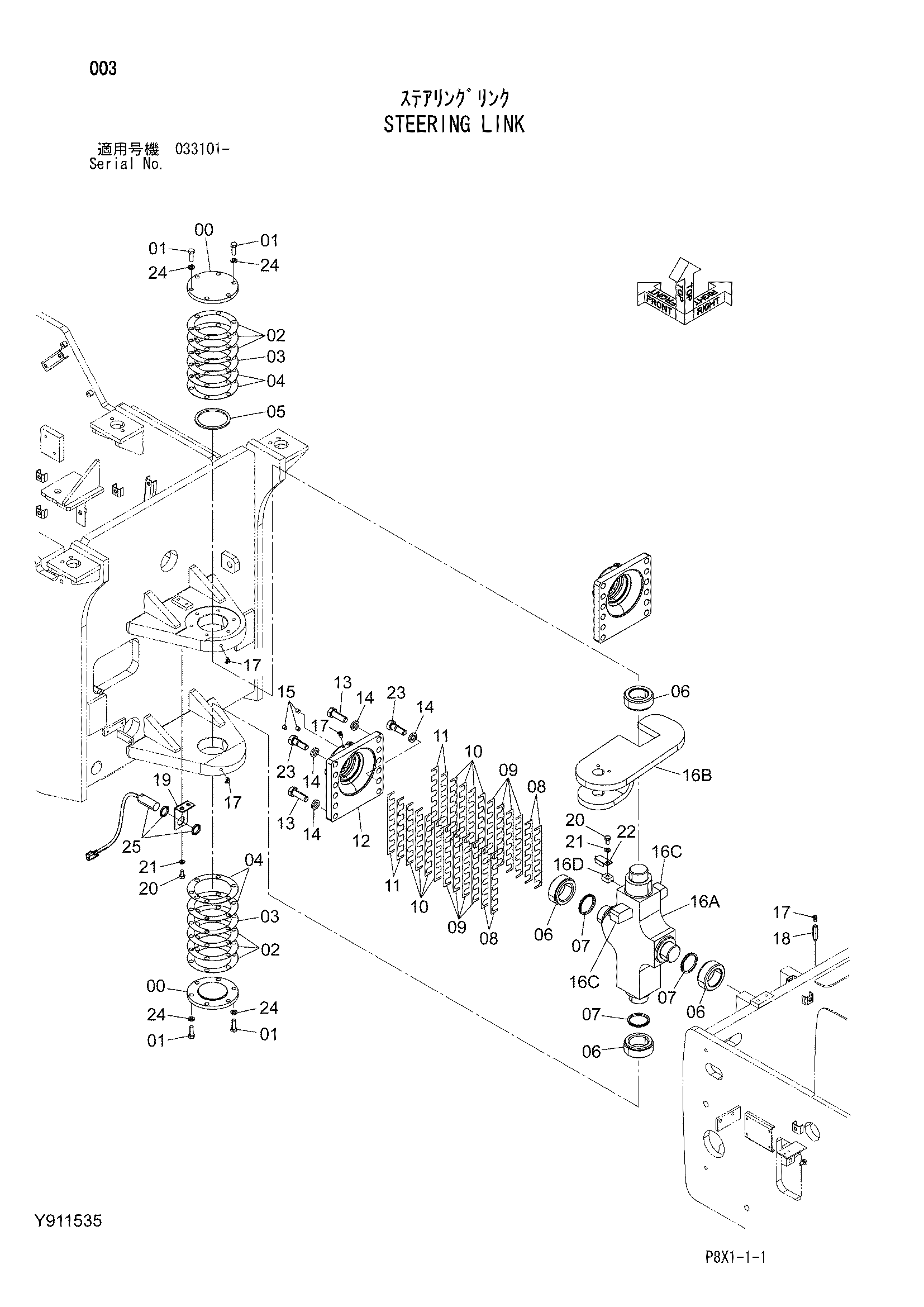

Заводская схема «Рулевая тяга» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y404733 | Крышка | 2 |
| 01 | J901235 | Болт | 12 |
| 02 | Y404734 | Регулировочная шайба 0.1mm | 6 |
| 03 | Y404735 | Регулировочная шайба 0.3mm | 2 |
| 04 | Y404736 | Регулировочная шайба 1.0mm | 4 |
| 05 | Y404737 | Уплотнение | 1 |
| 06 | Y402385 | Подшипник | 4 |
| 07 | Y402518 | В-ринг | 3 |
| 08 | Y402604 | Регулировочная шайба 1.0mm | 4 |
| 09 | Y402605 | Регулировочная шайба 0.3mm | 8 |
| 10 | Y402606 | Регулировочная шайба 0.1mm | 8 |
| 11 | Y403699 | Регулировочная шайба 0.05mm | 4 |
| 12 | Y200126 | Крышка | 1 |
| 13 | J922060 | Болт | 10 |
| 14 | J257220 | Пружинная шайба | 12 |
| 15 | M451213 | Установочный винт | 3 |
| 16 | Y700323 | Тяга рулевое управление | 1 |
| 16A | Y300319 | Тяга рулевое управление | 1 |
| 16B | Y800764 | Йорк | 1 |
| 16C | Y404730 | Пластина | 2 |
| 16D | Y404184 | Седло винта | 1 |
| 17 | J75581 | Пресс-маслёнка | 4 |
| 18 | 4241267 | Переходник | 1 |
| 19 | Y404732 | Кронштейн | 1 |
| 20 | J901020 | Болт | 3 |
| 21 | A590910 | Пружинная шайба | 3 |
| 22 | Y970363 | Кронштейн | 1 |
| 23 | Y405057 | Болт реамер | 2 |
| 24 | A590912 | Пружинная шайба | 12 |
| 25 | Y410129 | Выключатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
