Крышка деталь — HITACHI CS125-3

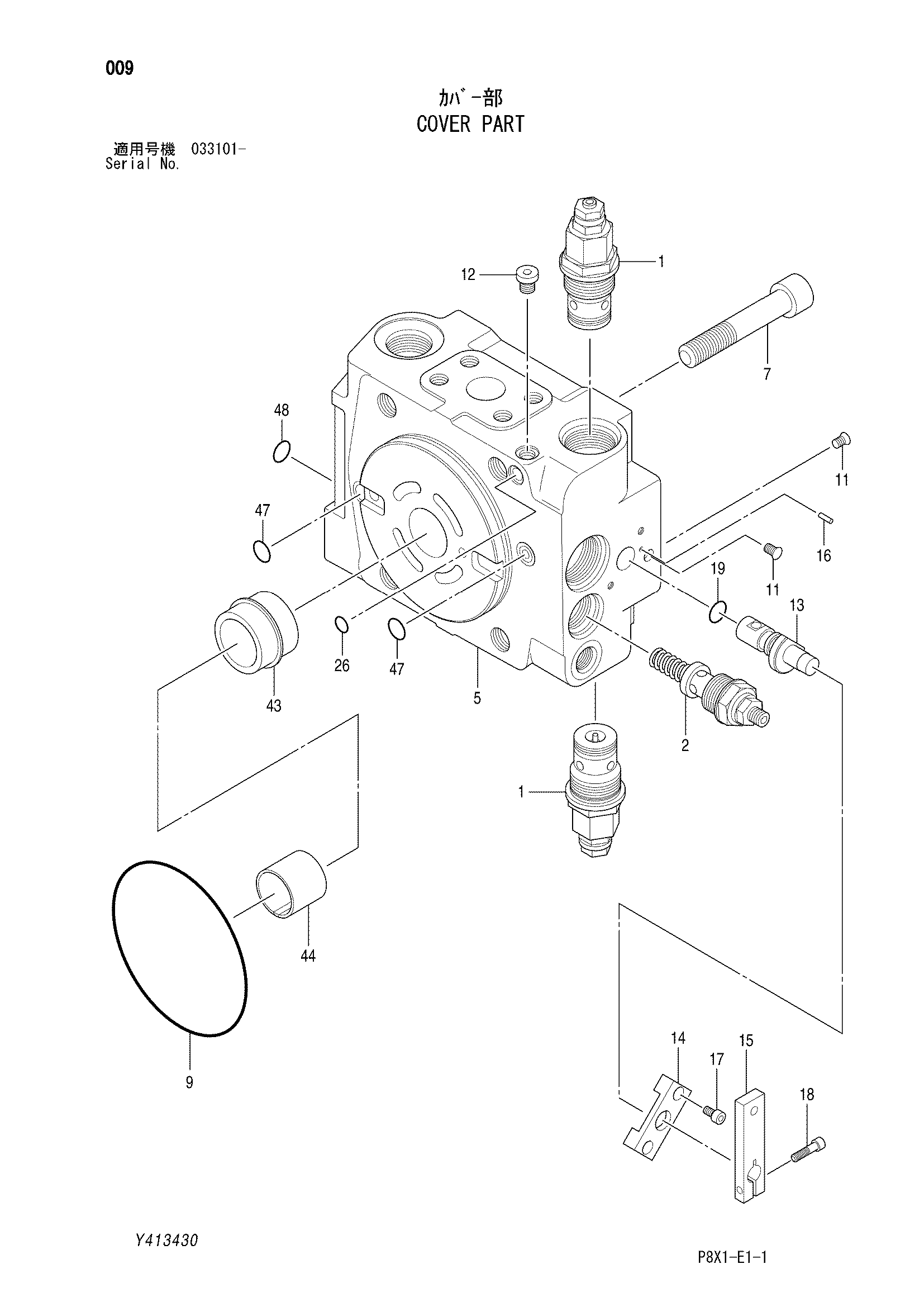

Заводская схема «Крышка деталь» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y413430 | Крышка деталь | 1 | |
| 1 | Y408501 | Предохранительный клапан | 2 |
| 2 | Y408502 | Предохранительный клапан | 1 |
| 7 | Y408505 | Болт с внутренним шестигранником | 4 |
| 9 | Y408506 | Уплотнительное кольцо | 1 |
| 12 | 0214912 | Пробка | 1 |
| 13 | Y412068 | Вал | 1 |
| 14 | Y412069 | Пластина | 1 |
| 15 | Y412070 | Рычаг | 1 |
| 16 | Y412071 | Пружинный штифт | 1 |
| 17 | 0444304 | Болт с внутренним шестигранником | 2 |
| 18 | 0620307 | Болт с внутренним шестигранником | 1 |
| 19 | Y412072 | Уплотнительное кольцо | 1 |
| 26 | 0215215 | Уплотнительное кольцо | 1 |
| 47 | 0435216 | Уплотнительное кольцо | 2 |
| 48 | Y408546 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
